产品名称:工业级高性能RS-232转RS-485/422光电隔离转换器
规格型号:UT-218
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 标准
保护等级:RS-232 接口+/-15KVESD 保护，RS-422、RS-485 接口每线 1500W 的浪涌保护
隔离度:隔离电压 2500Vms 500DC 连续.DC/DC 模块
工作方式:异步半双工或异步全双工
产品概述：
UT-218光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器及放电管，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器及放电管，正常情况下TVS管及放电管呈高阻状态，当TVS管及放电管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线1500W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、RS-485端通过RJ-45及DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
UT-218光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。
产品特性：
●接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 标准
●电气接口:RS-232 接口输入 DB9 母头的连接器，RS-422/RS-485 接口输出 RJ-45 及 DB9 公头的连接器
●保护等级:RS-232 接口+/-15KVESD 保护，RS-422、RS-485 接口每线 1500W 的浪涌保护
●隔离度:隔离电压 2500Vms 500DC 连续.DC/DC 模块
●工作方式:异步半双工或异步全双工
●信号指示:三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD)
●传输介质:双绞线或屏蔽线
●传输速率:115.2Kbps 到 300m
38.4Kbps 到 2.4Km
9600 bps 到 5Km
●外形尺寸:97mmx65mmx22mm
●使用环境:-40℃ 到 85℃，相对湿度为 5%到 95%
●传输距离:0-5,000米(115200bps-9600bps)
订购信息：
| 型号 | UT-218 | |
| 信号/接口 | RS-232 | DB9母头 |
| RS-485 | DB9公头/RJ45 | |
| RS-422 | ||
| 接口保护等级 | RS-232 | ±15KV ESD |
| RS-485/422 | ±15KV ESD/1500W浪涌 | |
| 通讯速率 | 300bps-115.2kbps | |
| 使用环境 | 温度 | -40/85℃ |
| 湿度 | 5-95% | |
| 电源 | 有源 | 9-30VDC |
备注：以上产品配件为电源串口线接线端子。

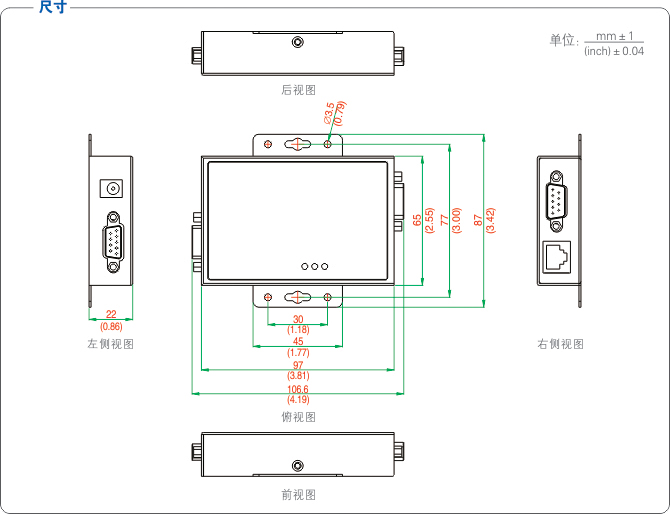

产品尺寸：

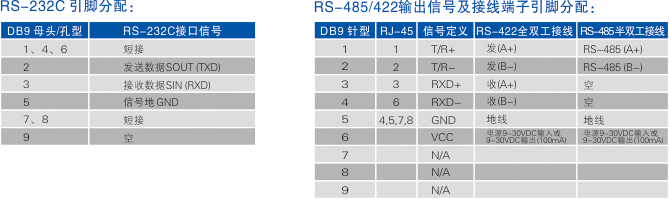

>>>连接器和信号：
