UT-2216 高性能RS-232转RS-485转换器

接口转换器

产品介绍

>>>产品概述：

UT-2216接口转换器、兼容RS-232C、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-485信号，内置快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING），提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现半双工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。

UT-2216接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式RS-232到RS-485转换。

>>>产品特性：

**产品特性**
接口特性	接口兼容EIA/TIA的RS-232C、RS-485标准

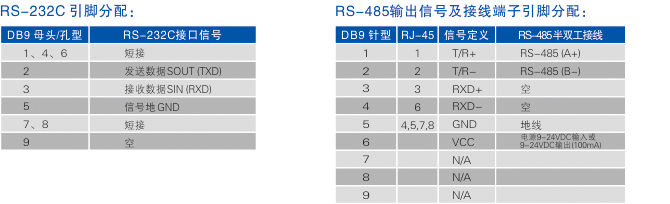

电气接口	RS-232接口输入DB9孔型的连接器，RS-485接口输出DB9针型、RJ-45的连接器
保护等级	RS-485接口每线600W的雷击浪涌保护
工作方式	异步半双工
信号指示	三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD)
传输介质	双绞线或屏蔽线
传输速率	115.2K BPS 到300M 38.4K BPS 到 600M 9600 BPS 到 1.200KM

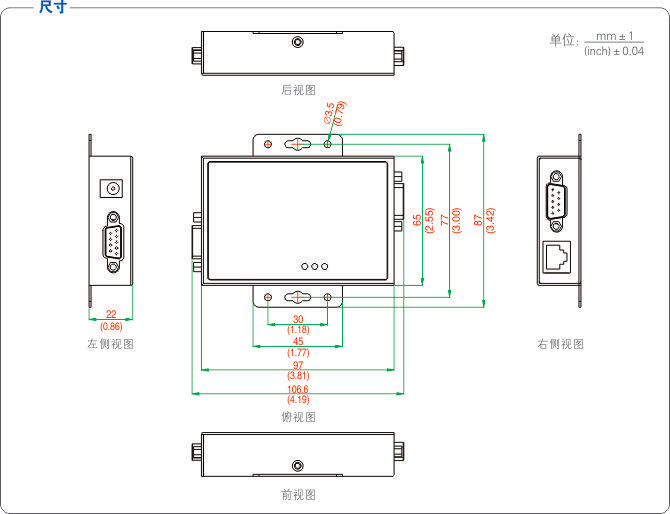

外形尺寸	106mm×87mm×22mm
使用环境	-25℃ 到 70℃，相对湿度为5%到95%
传输距离	1200米（115200bps-9600bps）

>>>规格能数：

>>>订购信息：

**订购信息**
型号	信号/接口		接口保护等级		通讯速率	使用环境		电源
型号	RS-232	RS-485	RS-232	RS-485/422	通讯速率	温度	湿度	有源
UT-2216	DB9母头	DB9公关/RJ45	±15KV ESD	±15KV ESD/600W浪涌	300bps-115.2kbps	-25/70℃	5-95%	9-24VDC
