产品名称: 工业级高性能RS-232转二口RS-485光电隔离转换器
规格型号:UT-502
接口特性：兼容RS-232、RS-485 TIA/EIA标准
通信速率：300bps-115.2Kbps
工作方式：异步半双工（RS-485）
产品概述：
UT-502工业级光电隔离型接口转换器、兼容RS-232C、RS-485标准，能够将单端的RS-232信号转换为平衡差分的2口/RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护2口/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-485端通过十位接线柱为输出端。转换器内部带有零延时自动收发转换， 独有的I/O电路自动控制数据流方向, 而不需任何握手信号 ( 如 RTS、DTR等)，无需跳线设置实现2口光电隔离半双工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
UT-502工业级光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到2口/RS-485转换。
产品特性：
● 兼容RS-232、RS-485 TIA/EIA标准
● 自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信
● 通信速率：300bps-115.2Kbps
● 能够连接128个RS-485接口设备
● 通讯距离：5000米（9600bps）
● 工作电源：9-30VDC/350mA
● 电源及数据流量指示灯,可检测故障点
● 工作方式：异步半双工（RS-485）
● 光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），专用DC/DC模块，RS-485/422提供每线600W的防雷、浪涌、±15KV ESD保护及防止共地干扰
● 电气接口：DB9孔型到十位接线端子
● 传输介质：双绞线或屏蔽线
● 外形尺寸：117mm×80mm×25mm
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
● 适用于一切所使用的通讯软件，即插即用
● 支持所有操作系统
订购信息：
| 型号 | UT-502 | |
| 信号/接口 | RS-232 | DB9母头 |
| RS-485 | 接线端子 | |
| RS-422 | ||
| 接口保护等级 | RS-232 | ±15KV ESD |
| RS-485/422 | 600W浪涌 | |
| 通讯速率 | 300bps-115.2kbps | |
| 使用环境 | 温度 | -40/85℃ |
| 湿度 | 5-95% | |
| 电源 | 有源 | 9-30VDC |
备注：以上产品配件为导轨座。

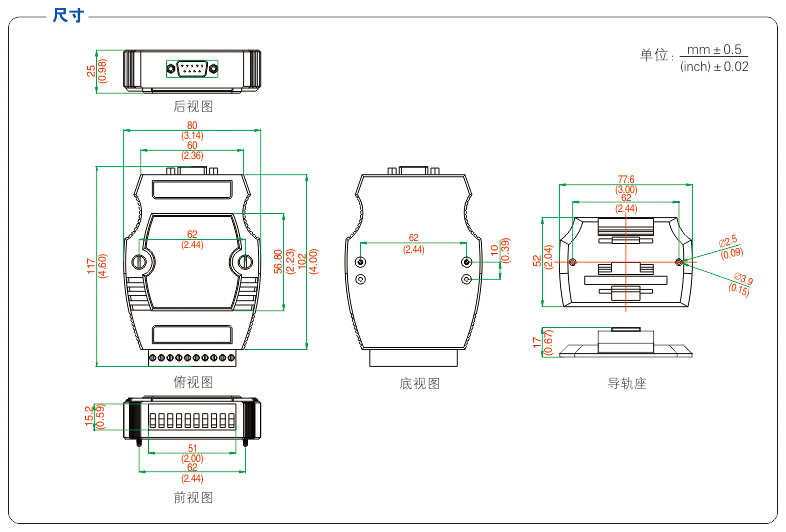

产品尺寸：

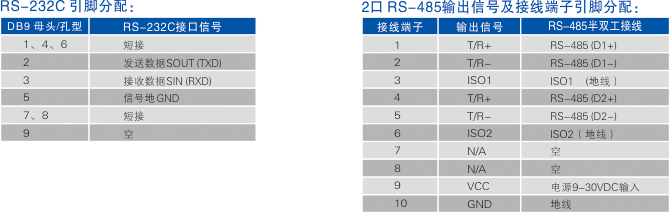

连接器和信号：
