产品名称:RS-232转RS-485/422无源光电隔离转换器
规格型号:UT-217E
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485、RS422 标准
保护等级:RS-232 接口+/-15KVESD 保护 RS-485/422 接口每线 600W 的雷击浪涌保护
隔离度:隔离电压 2500Vms 500DC 连续
工作方式:异步半双工
>>>产品概述：

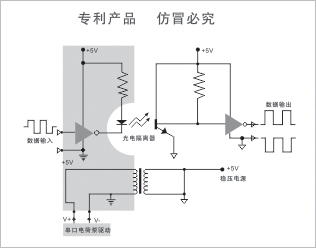

UT-217E无源光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、RS-485端通过RJ-45及四位接线柱为输出端。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，即插即用. 确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
UT-217E无源光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个RS-422或RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。
>>>规格参数：
● 接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485、RS422 标准
● 电气接口:RS-232 接口输入 DB9 母头的连接器，RS-485/422 接口 RJ45 及四位接线柱为输出端
● 保护等级:RS-232 接口+/-15KVESD 保护 RS-485/422 接口每线 600W 的雷击浪涌保护
● 隔离度:隔离电压 2500Vms 500DC 连续
● 工作方式:异步半双工
● 信号指示:三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD)
● 传输介质:双绞线或屏蔽线
● 传输速率:115.2Kbps 到 300m
38.4Kbps 到 600m
9600bps 到 1.2Km
● 外形尺寸:93mmx74mmx22mm
● 使用环境:工作温度为-25℃ 到 70℃，相对湿度为 5%到 95%
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||||
| RS-232 | RS-485 | RS-422 | 温度 | 温度 | |||||
| 母头 | 接线端子 | RS-232 | RS-485/422 | -25/70℃ | 5-95 | 无源 | |||
| UT-217E | ∨ | ∨ | ∨ | 15KV ESD | ±15KV ESD/600W浪涌 | ±300bps-115.2kbps | ∨ | ∨ | ∨ |
备注：以上产品配件为接线端子。

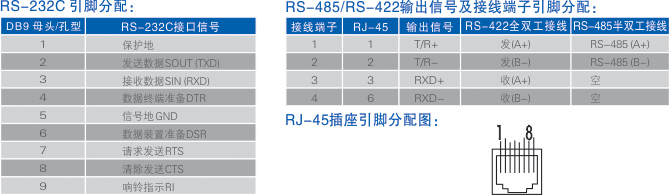

>>>连接器和信号：

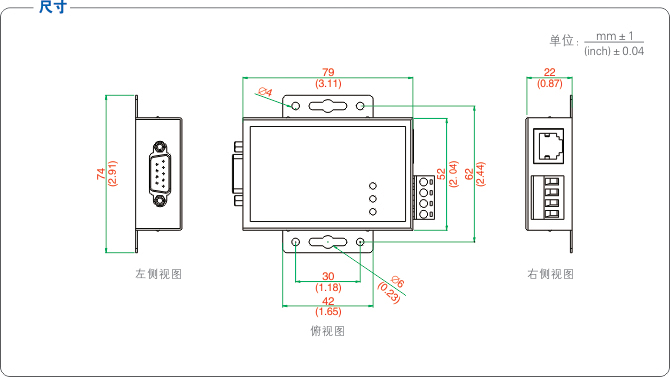

>>>产品尺寸：

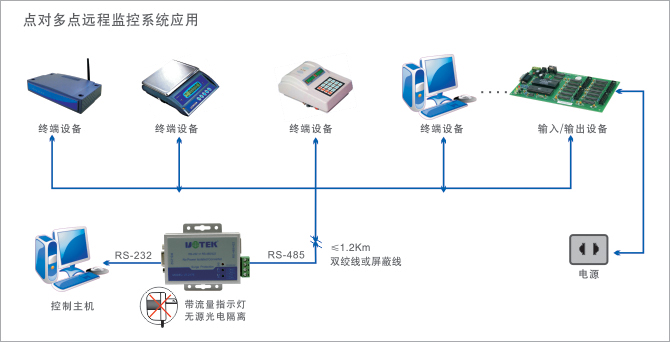

>>>应用领域示意图：
