接口转换器
>>>产品概述：
UT-520光电隔离型中继器、兼容RS-485标准，能够延长RS-485总线网络的通信距离，增加RS-485网络设备的个数，内置的光电隔离器及DC/DC隔离模块，能够提供高达2500Vrms的隔离电压，接口两端带有快速的瞬态电压抑制保护器，此保护器被设计用来保护2Port RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了2Port RS-485接口的高速传输，RS-485输入端通过接线柱连接器连接。RS-485输出端通过接线柱连接器连接。转换器内部带有零延时自动收发转换， 独有的I/O电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现2Port半双工(RS-485)模式转换，即插即用。
UT-520光电隔离型中继器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台中继器可允许连接128个RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况。
>>>产品特性：
● 接口特性：接口兼容EIA/TIA的RS- 485 标准
● 电气接口：RS-485输入端采用十位接线柱连接器， RS-485输出端采用十位接线柱连接器
● 保护等级：两端RS-485接口每线600W的 雷击浪涌保护，±15KV ESD保护
● 隔离度：隔离电压2500Vrms 500DC连续.DC/DC模块
● 工作方式：异步半双工
● 信号指示：五个信号指示灯电源（PWR）、二个发送（TXD）、二个接收（RXD）
● 传输介质：双绞线或屏蔽线
● 传输速率：300-115.2Kbps
● 外形尺寸：120mm×80mm×25mm
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
● 传输距离：0-5,000米（115200bps-9600bps）
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |
| RS-485 | 温度 | 温度 | ||||
| 接线端子 | RS-485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-520 | ∨ | ±15KV ESD/600W浪涌 | 300bps-115.2kbps | ∨ | ∨ | 9-30VDC |
备注：
以上产品配件为导轨座。

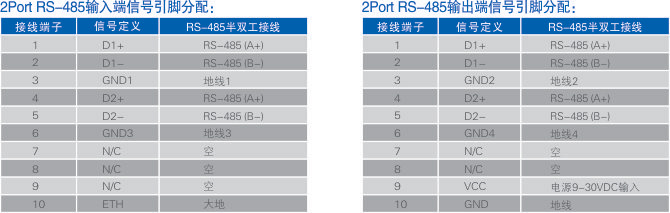

>>>连接器和信号：

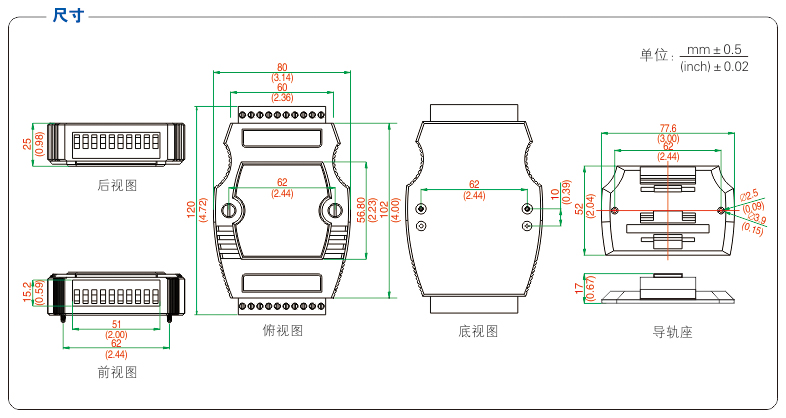

>>> 产品尺寸：
