产品名称：接口转换器
规模型号：UT-211
接口协议：RS-232串口
产品特性：光电隔离
应用等级：工业级
产品概述：
UT-211 RS-232串行口光电隔离器又称为串口隔离器（ISOLATORS），它采用了先进的光电隔离技术，极大限度地保护了RS-232串行接口设备，避免了地线回路电压、浪涌、感应雷击、静电、热插拔等恶劣环境对RS-232设备的损坏。
RS-232接口的损坏是通信设备硬件的损坏,造成的原因90%以上是由于两端设备不共地、各类浪涌、感应雷击、静电干扰、热插拔，电磁干扰等恶劣环境对RS-232设备的损坏。比如设备A和设备B使用RS-232接口相连，如果A和B之间的地线之间有大于50V的电压差（经常会达到80V以上），则RS-232通信就会不正常，RS-232接口可以随瞬间2500Vrms，连续500VDC的峰值电压差，还可以有效吸收静电和电磁干扰，保护设备的RS-232接口。
由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路,使得一侧的电信号变成光信号以后传到另一方，在变回到电信号，从而保护通信设备免受电源地线回路和浪涌的干扰和损坏，明显地提高了通信系统的可靠与稳定性。
UT-211产品已经被广泛应用于电力、保险、电信、铁路、邮局、金融、银行、证券、程控等行业的点到点 RS-232 通信系统、UNIX多用户系统、监视控制系统、程控交换机计费终端、卫星接收机、ATM自动提款机等领域。
产品特性：
● 接口：符合EIA RS-232和CCITT V.24异步协议
● 连接器：两侧都使用DB9连接器
● 传输模式：异步，全双工，全透明
● 隔离电压：2500Vrms脉冲或500VDC连续
● 传输速率：300bps-57600bps
● 电源：从RS-232端口供电（TXD，RTS或DTR）
● 外形尺寸：62mm×34mm×18mm
● 重量：30g
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
订购信息：
| 型号 | UT-211 | |
| 信号/接口 | RS-232 | DB9母头 |
| RS-232 | DB9公头 | |
| 接口保护等级 | RS-232 | ±3KV ESD |
| 通讯速率 | 300bps-57600bps | |
| 使用环境 | 温度 | -40℃ /85℃ |
| 湿度 | 5-95% | |
| 电源 | 无源 | |

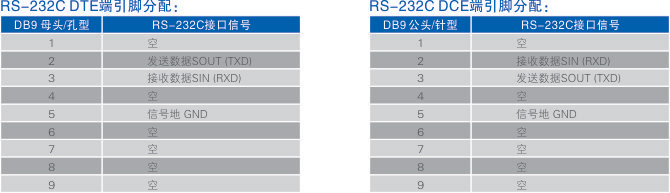

连接器和信号 ：
信号说明：符合EIA RS-232C、 CCITT V. 24的标准。2、3脚是数据发送与接收：5引脚是GND。

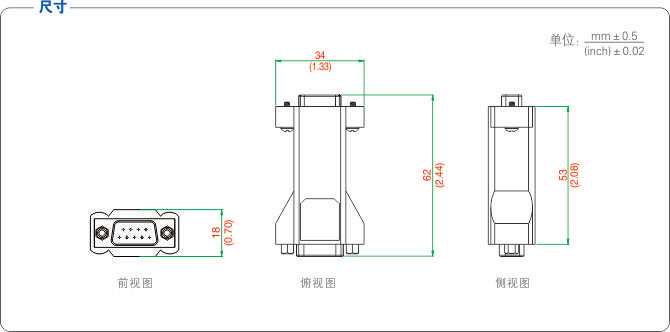

产品尺寸：
应用领域示意图 ：
