宇泰以太网工业交换机在东莞虎门某快递分拣中心自动分拣系统中的应用

2017-02-23 来源:深圳市宇泰科技有限公司——全球领先智能通讯解决方案提供商!
>> 系统简介

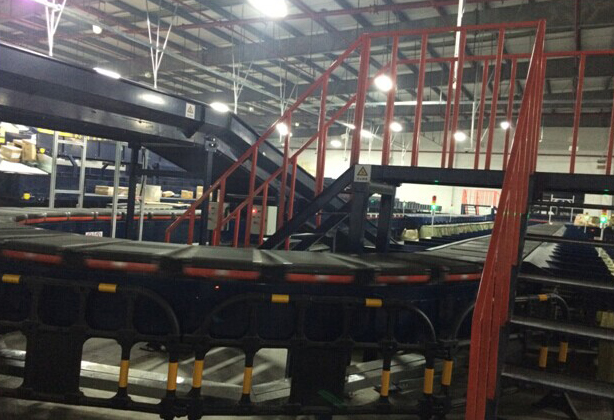

       交叉带自动分拣系统由条码识别系统、信息系统、控制系统等组成。在交叉带自动分拣系统典型应用过程中,所有货物通过人工将物品放置导入台,自动导入分拣系统小车上,在环线运行过程中经过条码采集系统,将物品信息采集通过RS485Z转TCP/IP信息后传输至交换机,再通过以太网上传至后台数据库进行解析,确定每个物品的目的地信息,通过控制系统将快递分拣到相应的目的格口,并将分拣信息通过网络传输上传后台数据库,与管理系统有机结合,加强企业内部协作与通信,提高运营和管理效率。



>>信息系统要求
1、东莞虎门某快递分拣中心输送皮带线多,粉尘多,温度高,设备工作环境恶劣,交换机能适应各种恶劣环境,工业防护等级需IP30级以上。
2、通信系统的稳定性决定了自动分拣系统的可分拣率、错分率、设备运行时间,是自动分拣系统能够快速、准确、高效的完成快递自动分拣的关键技术。故要求交换机可组成冗余环网,以便故障时能及时切换至备份线路。
3、由于分拣中心电机多,机械设备多,故干扰因素大,要求交换机能强抗干扰性,能在诸多干扰因素下正常运行,EMC、EMI防护等级三级以上。
4、交换机在机柜工作,不是在核心机房,故对交换机的工作温度要求在-30℃-70℃下能正常工作。
5、支持Console、Telnet、Web多种管理方式及基于SNMP的网管软件,更加易于网络管理及远程维护。
6、支持电源冗余配置或冗余输入,支持电源防反接,以及对外场电源掉电进行日志记录。

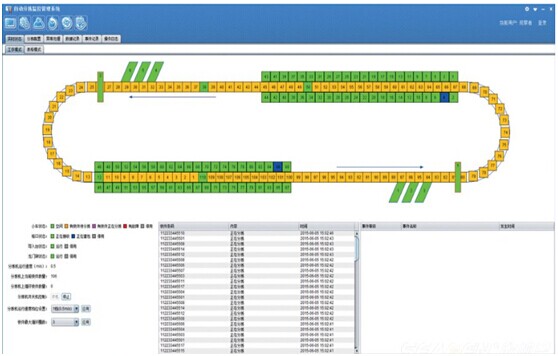

上位机人机管理监视界面


>>宇泰东莞虎门某快递分拣中心解决方案
      自动分拣系统的网络设备主要包括:集团总部中心以太网核心交换机、中心服务器、监控工作站,分拣中心汇聚层环网以太网交换机、接入层环网以太网交换机、接入层串口服务器,接入层设备、传感器等。


      网络系统是通过宇泰核心交换机下载快件数据库,为即将分拣的快递提供自动分拣信息依据。自动扫描器通过视觉扫码自动识别的快件条码信息及拍照,将识别的信息及图片通过宇泰UT-6608U系列串口服务器将RS485信号转换成TCP/IP信号,再通过UT-66408GM和UT-62424G系列上传到上位机及后台服务系统,快速完成上位机与后台数据库的信息交互。通过上位机软件系统自动判断快件分拣的目的格口信息,通过宇泰UT-66408GM和UT-62424G快速反馈给宇泰UT-6608U系列串口服务器,将TCP/IP信号转换成RS485信号传输给自动分拣系统PLC控制系统,PLC控制系统控制相应小车到达指定位置旋转,完成快件分拣,未识别的条码快件,人工通过上传的图片,在上位机上软件上人工键入信息补码,完成快件分拣。并将自动分拣系统的分拣记录信息,通过网络上传给后台服务器,完成快件的信息记录,方便集团内快件查询,管理及追踪等。

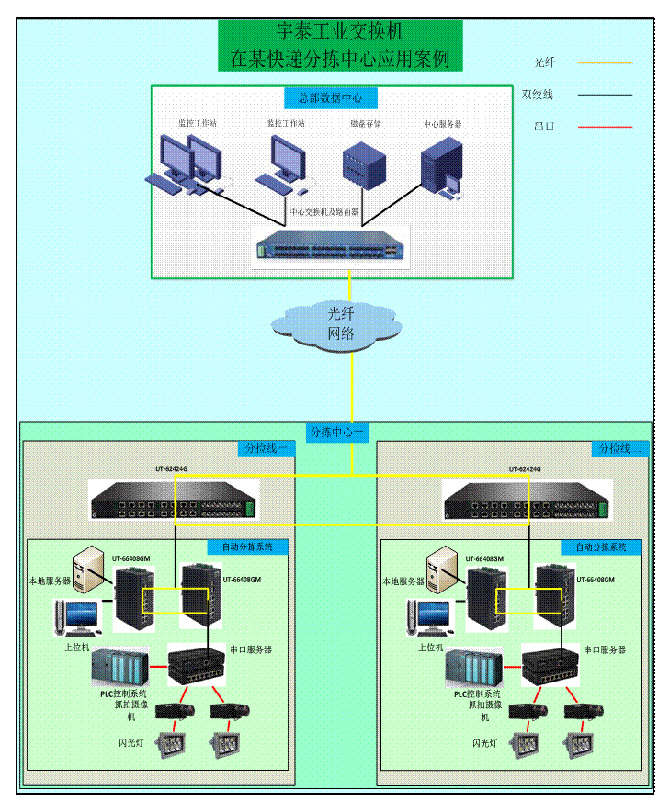

网络拓扑图如下:


>>宇泰主要设备

1、核心层选用宇泰科技的UT-62424G系列工业级网管型以太网交换机。


        UT-62424G系列是一款高性能、高性价比网管型工业级以太网交换机,支持多种千兆光口和千兆以太网口的组合,协助您更加灵活地设计网络和应用。该系列交换机支持端口汇聚、端口镜像、VLAN、组播、QoS、STP/RSTP等丰富的二层软件特性,使工作性能更加稳定。支持Console、Telnet、Web多种管理方式及基于SNMP的网管软件,更加易于网络管理,部分产品支持静态路由、RIP、OSPF等三层功能。


      该系列交换机采用低功耗、无风扇设计,支持IP40工业防护等级。同时具有良好的EMI/EMC防护能力及支持在-40~85℃宽温环境下稳定工作,负责分拣系统与总部核心机房的数据对接和数据上传,包括远程数据下载,分拣结果信息上传至总部核心机房及服务器存储。


2、现场接入层选用宇泰科技的UT-66408GM系列工业级网管型以太网交换机



       UT-66408GM工业网管型以太网交换机配有4个千兆光纤端口,8个千兆以太网端口。UT-66408GM支持各种高级网络管理功能,包括QoS 、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。全面满足了网络管理人员的操作管理需求。支持环网冗余协议,网络链路切换及快速自愈环网,提高了网络的可靠性。采用节能技术,能够通过侦测网线长度及工作负荷自动调整信号强度,有效降低能源消耗。在自动分拣系统中负责控制系统与本地服务器的数据下载及将系统的分拣信息上传至本地数据中心及服务器存储。

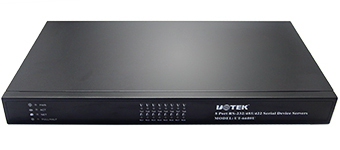

3、串口服务器选用宇泰科技的UT-6608U系列串口服务器



       UT-6608U系列串口通讯服务器,也叫终端服务器或串行服务器,是异步串行口RS-232/422/485和以太网之间的一个转换器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS-232/422/485和以太网之间的数据双向透明传输,可以让RS-232/422/485串口设备立即联接网络。


>>方案特点

1、良好的设备特性。宇泰工业级以太网交换机采用低功耗、无风扇设计,支持IP40工业防护等级,支持-40℃~80 ℃的宽温下工作。
2、电源冗余备份。支持电源冗余配置或冗余输入,支持电源防反接,以及对外场电源掉电进行日志记录。
3、抗干扰性强。宇泰工业级以太网交换机通过工业四级电磁兼容性检测。在防雷、防快速脉冲群、防静电等方面都有较高的防护性能,可有效防御分拣中心各种干扰;
4、可靠性高,瞬间环网自愈能力。宇泰工业级网管型交换机支持采用快速生成树冗余(RSTP)、环网冗余(RapidRing)和主干冗余(Trunking)等技术,提高了网络的安全性、可靠性、稳定性,保障了网络通信的无扰动切换,切换时间小于50ms(网络自愈时间)。

5、功能丰富,智能高。宇泰管理型交换机拥有丰富的管理功能,如用于远程监视和配置的简单网络管理协议(SNMP),用于诊断的端口映射,用于网络设备成组的虚拟局域网(VLAN),用于确保优先级消息通过的优先级排列功能等。宇泰工业级交换机还可以限制广播数据包、组播数据包及因目的地址错误的单播数据包数据流量过大造成交换机带宽的异常负荷,并可提高系统的整体效能,保持网络安全稳定的运行。


      综上所述,分拣中心在通信设备的部署选择过程中,要考虑的主要因素有:工业以太网通讯协议、电源、端口速率、工业环境认证考虑、安装方式、外壳对散热的影响、通信管理功能、电口或光口的考虑,这些都是最基本需要了解的产品选择因素。如果对工业以太网的网络管理有更高要求,则需要考虑所选择产品的高级功能如:出错报警、主干冗余、环网冗余、服务质量(QoS)、虚拟局域网(VLAN)、简单网络管理协议(SNMP)、端口镜像等等其他工业以太网管理交换机中可以提供的功能。


      宇泰科技工业级的以太网交换机采用大型模组化,无风扇设计,宽温度范围,工业级的电磁兼容性与可靠性设计,满足快递分拣中心的网络系统的构网的需求和现场的一切的恶劣工作环境,为快递分拣中心的自动分拣系统能高效稳定的运行而保驾护航。
