了解光纤转换器中A,B端含义

2017-01-11 来源:深圳市宇泰科技有限公司——全球领先智能通讯解决方案提供商!

      有网友咨询,光纤转换器型号或者收发器上A,B字母的含义是什么?今天小编就为大家介绍一下,转换器中A,B端字母的真正含义。

      首先,光纤转换器按光纤芯数分类有2种,一种是单模双纤光纤转换器,一种是单模单纤光纤转换器。
      而A,B。只有单模单纤才会使用到。因为单模单纤转换器它是通过一芯光纤来传输,那么发射和接收光都是同时通过一根光纤芯来传输。这样的情况,要实现正常通讯就必须用到2种波长的光来区分。
      因此单模单纤转换器的光模块发射光波长就有2个,一般是1310nm/1550nm,远距离是1490nm/1550nm。
      这样一对转换器的互连的2端就会存在区别,一端收发器发射1310nm 接收1550nm.另一端则是发射1550nm,接收1310nm。
      那么方便用户区分,一般就会用字母来代替。就出现了A端(1310nm/1550nm),B端(1550nm/1310nm)。

      用户使用必须AB配对使用。不可AA或者BB连接。


      单模单纤光纤转换器相关产品推荐:

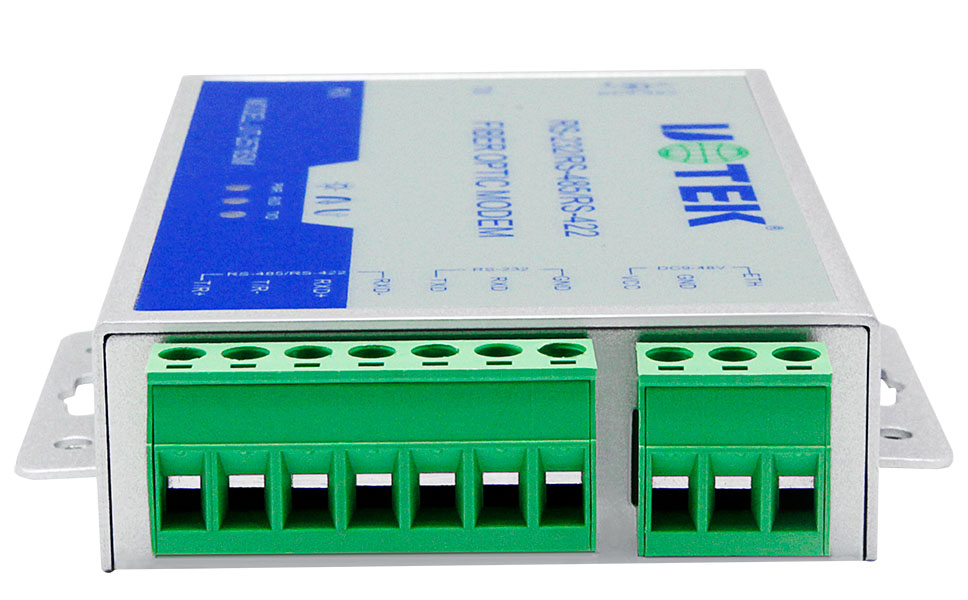

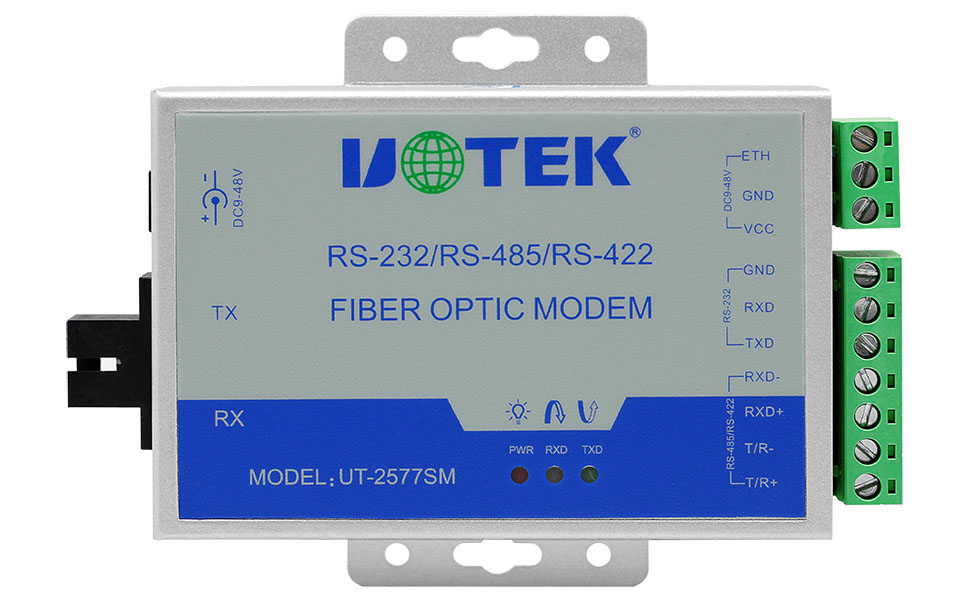

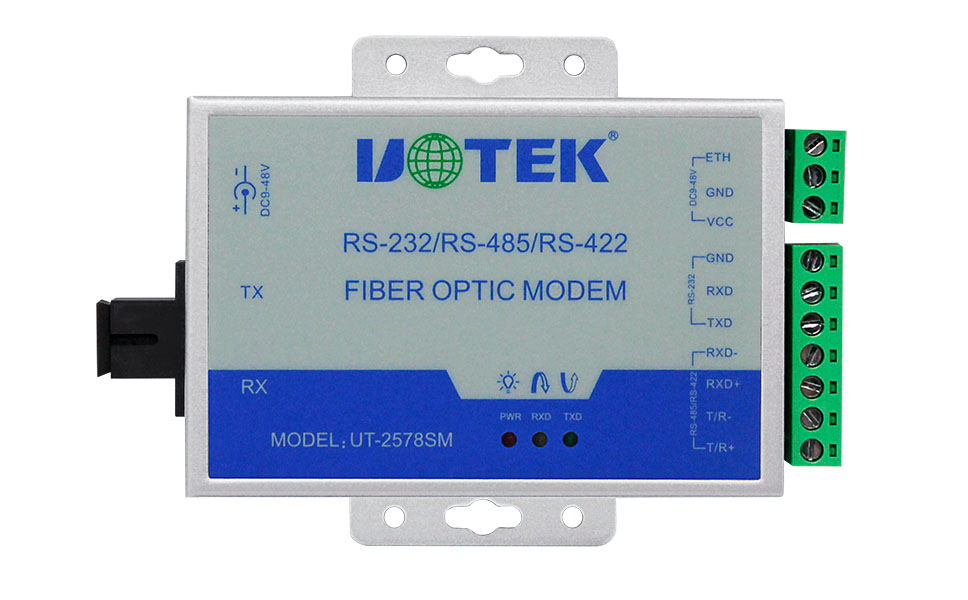

       UT-2577/2578是多功能的支持异步RS-232,RS-485,RS-422通信接口的光纤MODEM,是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择。支持RS-232,RS-485,RS-422多种异步通信协议,可以同时混合使用两个RS-232,RS-485或RS-422接口,支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。UT-2577/2578的RS-485方式支持数据(TXD或SD)发送控制,从而提高了适应各类软件的能力,也简化了控制方式,光纤MODEM支持异步串行口之间的多种光纤连接方式,它支持两个异步串行口的设备通过光纤进行全双工或半双工通信,通信距离最远可达多模4公里,单模20公里,RS-232信号的传输速率最高为115.2KBPS,RS-485/RS-422的信号传输速率最高可达460KBPS,不同电气标准的接口可以混合使用,可以用RS-232的设备去连接RS-485/RS-422的设备,可以代替RS-232到RS-485/422接口转换器或光电隔离器,并提供了优良的EMI/RFT特性。
       UT-2577/2578支持两个数据信号的传输:发送数据和接收数据,同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间,所有的串行口都是通过接线柱连接,光纤的连接通过一个SC接口。
1、支持RS-232/RS-485/RS-422接口
2、异步传输:点对点运用,速率达460Kbps
3、传输距离:多模4,000米,单模20,000/可订做40,000米
4、工作温度:-40度到+85度,相对湿度为5%到95%
5、工作波长:1310nm(多模),1310nm 1550nm(单模)
6、电气接口:RS-232采用接线柱连接器
RS-485/422采用接线柱连接器
光纤接口:SC型接口(可选ST/FC接口)
7、RS-232接口特性:标准RS-232三线接口±15KV(防静电)ESD保护支持速率最高115.2Kbps
8、输入电压:DC9-48V 200mA

9、RS-485/422接口特性:±15KV(防静电)ESD保护每线600W的浪涌保护,支持多达128点轮询环境


如需要更多光纤转换器资料咨询宇泰科技:http://www.szutek.com
