工业交换机在智能交通高清卡口项目中的应用

2017-01-05 来源:深圳市宇泰科技有限公司——全球领先智能通讯解决方案提供商!

>>系统概述

      道路交通治安卡口监控系统是指依托道路上特定场所,如收费站、交通或治安检查站等卡口点,对所有通过该卡口点的机动车辆进行拍摄、记录。将抓拍照片与视频上传各地交警大队,再汇聚上传至城市交通数据中心。对违章驾驶、超速加速、车辆追踪处理的一种道路交通现场监测系统。


>>系统简介

      浙江丽水第一期工程已建成21个城市主要出入口治安卡口,其中外围卡口13个、道路卡口8个。本项目将建设新的高清卡口监控系统,增加建设50个高清治安卡口,并对第一期已建成的6个出入浙江丽水的重要卡口和前置卡口进行高清化改造。整个卡口系统具备报警、查询、数据对比,违法车辆处理,套牌车辆分析,倒查跟踪,时钟同步、基于GIS的显示和数据检测,系统监控、视频点播、数据挖掘分析,车辆轨迹分析等功能。

      本系统采用了两层式星型千兆拓扑结构,满足现在高清摄像对高带宽的要求。在现场接入层采用了采用工业级8+2G光电复用以太网交换机UT-6208,在中心监控层采用的是全千三层网管型机架式工业级以太网交换机UT-68228。现场接入层的UT-68228工业以太网交换机:一方面,将嵌入式控制主机的抓拍信号转发给摄像机;另一方面,将摄像机抓拍的车辆信息上行至监控中心。

       前端抓拍的车辆信息,经过监控中心的识别服务器识别车辆的车牌信息。此种星型组网拓扑结构,扩展性非常的强,可将一期治安卡口改造接入整个卡口系统中来;在前端采用的是带光口的工业以太网交换机,彻底解决了由于大量使用光纤收发器而造成网络节点过多的问题;采用了工业级以太网交换机,EMC性能显著,且宽温及防尘设计,使得整个传输网络高速稳定。




>>解决方案

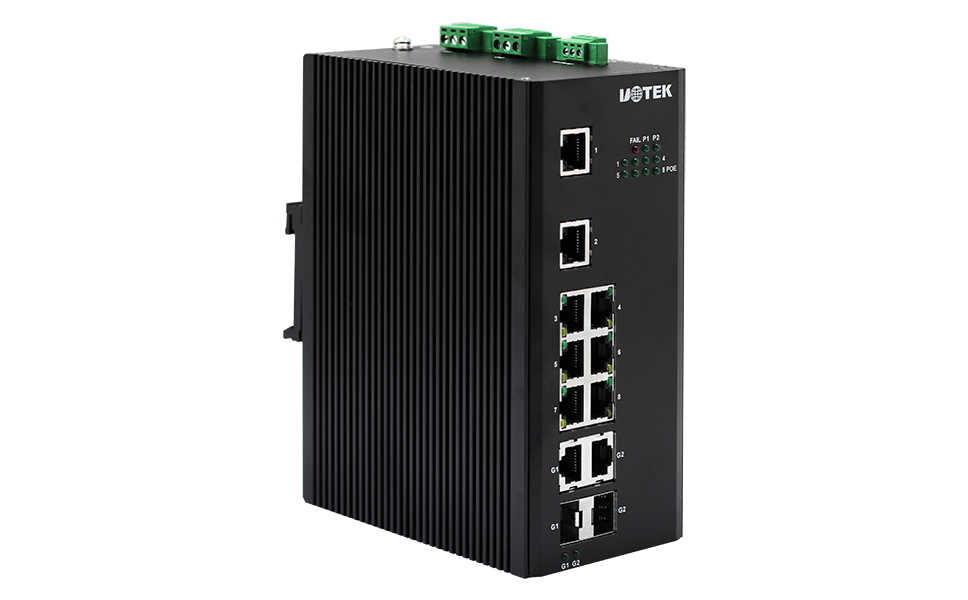

a.采用UT-6208工业级8+2G光电复用以太网交换机
》配有2个千兆光纤端口(和2个千兆以太网端口),可选4个100BaseFX端口,最多8个100BaseT(X)端口,最多可提供8个POE口输出。
》可以为IEEE 802.3af/at设备(PD)供电,消除了额外的布线需求。
》LED指示灯:P1、P2电源指示灯,FAIL电源故障灯, G1、G2千兆光纤指示灯,F1~F4百兆光纤指示灯,POE指示灯,RJ-45指示灯。
》报警触点:一路继电器输出,常开常闭 容量1A @ 24VDC。
》支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等协议
》电源AC 220V,CE/FCC认证
》标准19英寸1U金属机箱安装


b.采用UT-68228全千三层网管型机架式工业级以太网交换机
》支持4个1000BASE-X(SFP)端口,8个1000Base-T端口,自动侦测,全/半双工MDI/MDI-X自适应,Console接口RS-232
》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能,支持冗余环网保护
》输入电压DC 12-48V,冗余双电源输入接线端子
》IP40防护等级,导轨安装
》工作温度-40℃~85℃


>>相关产品




>>主要设备

应用端

产品型号

产品参数

数量

应用场合

终端采集

UT-6208/6218系列

配有2个千兆光纤端口,8/16个百兆以太网端口;内带存储转发机制,支持多种协议;支持MDI/MDIX自动交叉功能;2个千兆提供光口或电口连接;雷击浪涌冲击防护(电源)

30

站点监控数据传输

网络层

UT-68228系列

UT-68228系列全千三层网管型机架式工业级以太网交换机,满足IEC61850-3标准,最多支持28个千兆口(最多支持24个千兆SC/ST光口)。管理功能齐全,除了完善的二层功能比如QoSVLANIGMP Snooping/GMRPPort TrunkingSNMP V1/V2/V3RSTP/STP/EAPS等,还支持三层比如静态路由、RIP V1/V2OSPFVRRP等协议。冗余电源输入,宽温设计,强抗电磁干扰能力,非常适合组建大规模工业网络。

10

监控中心及中心机房数据传输

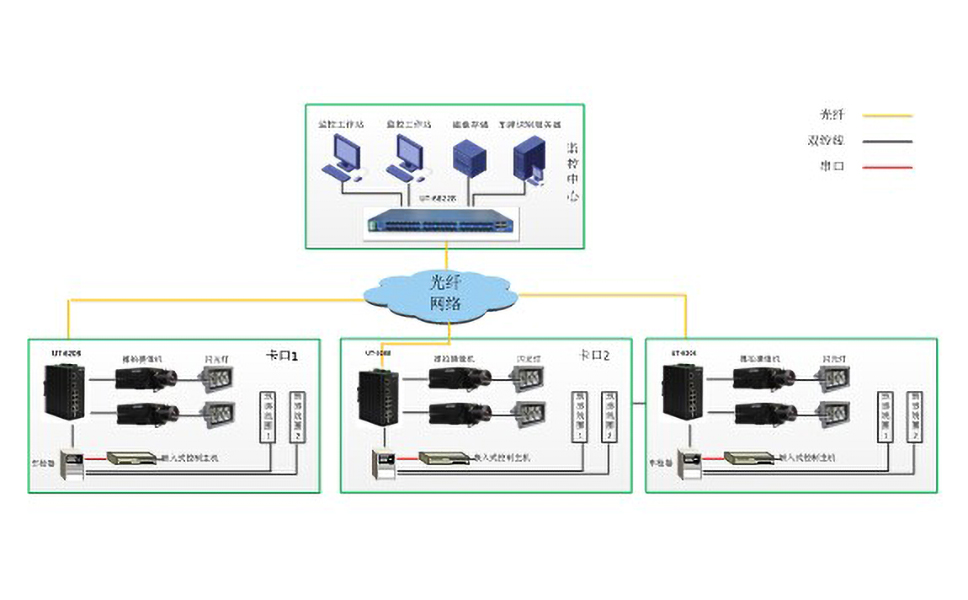

>>拓扑方案图



选择宇泰

1.高可靠性:
☆环网自愈时间小于20ms
☆工业4级标准设计
☆采用无主站结构设计
☆确保本质安全的设计需要


2.高灵活性:
☆ 扩展接口丰富灵活
☆ 网管软件便于网络管理
