UT-CN8301是一款通用国产化USB/RS-232转换器，产品采用全国产化元器件。且无需外加电源、兼容USB、RS-232标准，能够将单端的USB信号转换为RS-232信号，转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向，即插即用。确保适合一切现有的通信软件和接口硬件。
>>>产品概述：
随着PC产业的不断发展，USB接口正在逐渐替代老式PC的各种低速外围接口，然而目前工业环境中许多重要的设备仍然使用RS-232接口接口设计，因此许多用户使用USB到RS-232转换器来实现PC机与RS-232设备之间的数据传输。
UT-CN8301是一款通用国产化USB/RS-232转换器，产品采用全国产化元器件。且无需外加电源、兼容USB、RS-232标准，能够将单端的USB信号转换为RS-232信号，转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向，即插即用。确保适合一切现有的通信软件和接口硬件。
UT-CN8301接口转换器可以为点到点、数据通讯波特率300-460800bps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-232转换。
>>>产品功能：
UT-CN8301 接口转换器支持以下通信方式：
1、点到点全双工通信方式
>>>硬件安装及应用：
安装UT-CN8301接口转换器前请先仔细阅读产品说明书，将产品USB端通信电缆接入计算机USB接口端，本产品采用USB/DB9M、通用连接器为输入/输出接口, 无需设置自动实现RS-232通信方式，可使用双绞线或屏蔽线，连接、拆卸非常方便。转换器为9线制，DCD RXD TXD DTR GND DSR RTS CTS RI 全信号连接。
>>>性能参数：
1、标准：符合 USBV1.1、1.0、2.0标准EIA RS-232标准
2、USB信号： VCC、DATA-、DATA+、GND、FG
3、RS-232信号：DCD RXD TXD DTR GND DSR RTS CTS RI
4、工作方式 ：异步工作、点对点工作
5、方向控制 ：采用数据流向自动控制技术，自动判别和控制数据传输方向
6、波特率 ：300-460800bps,自动侦测串口信号速率
7、负载能力： 支持点到点通信方式
8、传输距离 ：RS-232端5米、USB口不超过5米
9、接口保护 ：±15KV空气，±8KV接触静电保护

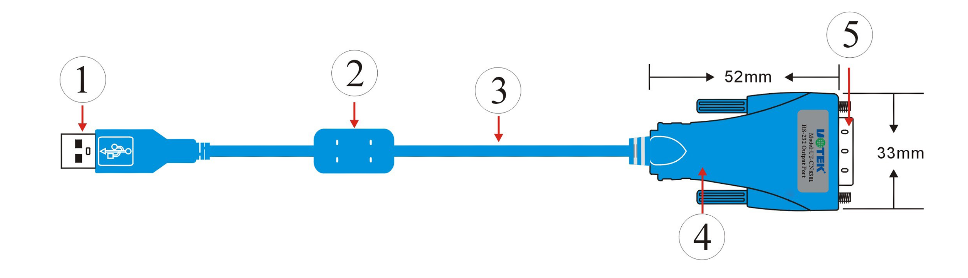

10、接口形式 ：USB端A类接口公头，DB9公头的连接器连接
11、信号指示：2个信号指示灯发送（TXD）接收（RXD）1个电源指示灯（POWER)
12、传输介质：双绞线或屏蔽线
13、外形尺寸：1530mm×33mm×16mm
14、使用环境：-40℃ 到 85℃，相对湿度为5%到95%
15、支持Win/11,10,8,7,VISTA,XP/SERVER 2022,2019,2016,2012,2008,2003/Linux等
