产品名称: RS-232/RS-485转4PORT RS-485导轨式集线器

规格型号: UT-5204

● 接口特性:接口兼容 EIA/TIA 的RS-232C、RS-485 标准
● 电气接口:RS-232C 接口为 十位接线端子, RS-485 接口为十位接线端子
● 传输介质:双绞线或屏蔽线
● 工作方式:异步半双工
● 工作电源:9-30VDC/150mA
● 信号指示:七个信号指示灯电源(PWR)、发送(TD)、接收(RD)、故障(E1-E4)
● 隔离度:隔离电压2500VRMS 500VDC 连续.DC/DC模块
● 传输速率:300bps-115.2Kbps
● 保护等级:RS-232接口±15KV ESD保护 RS-485 接口每线 600W 的雷击浪涌保护
● 传输距离:0-5km(115.2Kbps-300bps)

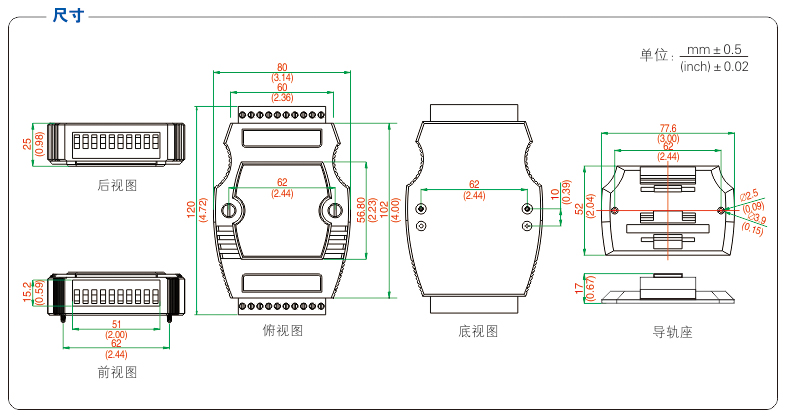

● 外形尺寸:120mm×80mm×25mm
● 使用环境:-40℃ 到 85℃,相对湿度为5%到95%
● 适用于一切所使用的通讯软件,即插即用
       UT-5204 是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠,RS-485接口端采用光电隔离技术,防止雷击浪涌引入转换器及设备,内置的光电隔离器及 600W 浪涌保护电路,能够提供2500V 的隔离电压,可以有效地抑制闪电(Lighting)和ESD,同时可以有效的防止雷击和共地干扰,供电采用外接开关电源供电,安全可靠,非常适合户外工程应用。

       在 RS-485 工作模式,采用的判别电路能够自动感知数据流方向,并且自动的切换使能控制电路,轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统,道路监控系统及电力采集系统中,是一款性能卓越,价格优良的数据接口转换产品。

       UT-5204 RS-485 HUB 提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V,用户可以轻易改善 RS-485 总线结构,分割网段,提高通信可靠性。当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性,有效缩短了网络的维护时间。合理的利用 UT-5204 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。

>>面板及信号指示

前面板共有七个指示灯,左右二端各是用十位接线柱。左端的TXD RXD GND为RS-232信号输入端、485+ 485-为RS-485信号输入端,GND为接地。右端为485信号输出口T/R1+、T/R1-、T/R2+、T/R2-、T/R3+、T/R3-、T/R4+、T/R4-、GND、GND注意485输出端的GND不能和输入端的GND相连。


前面板指示灯含义如下:
PWR——电源指示,正常时为红色
TXD——数据发送指示,正常时为绿色闪亮,表示数据从INPUT 口 发送至OUTPUT 口1-口4
RXD——数据接收指示,正常时为黄色闪亮,表示数据从OUTPUT口 1-口 4 发送至 INPUT 口
E1-E4——口 1-口 4 故障警告指示灯,常亮时表示对应口1-口4 所连接的RS-485接口设备出现短路或信号反接的情况,E1 灯与口 1 对应,E4灯与口 4 对应,用户可根据该故障警告指示灯判断出故障端口及其相连的故障设备。

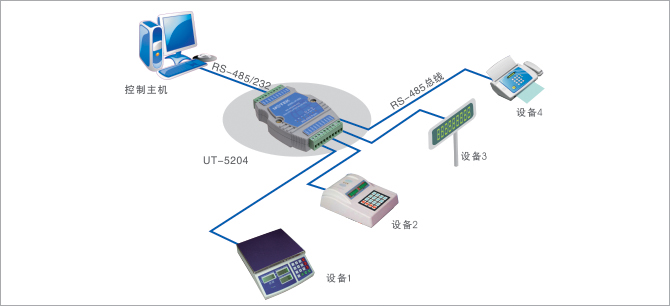

>>应用领域示意图



>>订购信息


备注:以上产品配件为导轨座。
