产品名称：USB转RS-485/422转换器
规格型号：UT-890A / 890J / 890K
标准：符合 USBV1.1、1.0、2.0标准EIA RS-232标准
RS-485信号：T/R+、T/R-、GND
RS-422信号：T/R+、T/R-、RXD+、RXD-、GND
工作方式：异步工作、点对点或多点、2线半双工、4线全双工
产品概述：
UT-890A是一款通用的USB/RS-485/422转换器，无需外加电源、兼容USB、RS-422、RS-485标准，能够将单端的USB信号转换为平衡差分的RS-422或RS-485信号，提供每线浪涌保护功率，以及各种原因在线路上产生的浪涌电压并且极小的极间电容保证了RS-422/RS-485接口的高速传输，RS-422、RS-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等)无需跳线线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换，即插即用。 确保适合一切现有的通信软件和接口硬件。
UT-890A接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个RS-422或RS-485接口设备，数据通讯速率300-921.6Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-422、USB到RS-485转换。
产品特性：
●无需外加电源、兼容USB、RS-422、RS-485标准
●提供每线浪涌保护功率
●支持点到点、点到多点的通信
●带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向
产品参数：
| 标准 | 符合 USBV1.1、1.0、2.0标准EIA RS-485、RS-422标准 | |
| 信号 | USB信号 | VCC、DATA+、DATA-、GND、FG |
| RS-485信号 | T/R+、T/R-、GND | |
| RS-422信号 | T/R+、T/R-、RXD+、RXD-、GND | |
| 工作方式 | 异步工作、点对点或多点、2线半双工、4线全双工 | |
| 方向控制 | 采用数据流向自动控制技术,自动判别和控制数据传输方向 | |
| 波特率 | 300-921.6Kbps,自动侦测串口信号速率 | |
| 负载能力 | 支持点到多点每台转换器可允许连接32个RS-422或RS-485接口设备 | |
| 传输距离 | RS-485/422端1200米(9600bps时),USB口不超过5米 | |
| 接口保护 | 浪涌保护、±15KV静电 保护 | |
| 接口形式 | USB端A类接口公头,DB9公头的连接器连接 | |
| 信号指示 | 2个信号指示灯发送（TXD）接收（RXD）1个电源指示灯（POWER) | |
| 传输介质 | 双绞线或屏蔽线 | |
| 使用环境 | 温度 | -40℃-85℃ |
| 温度 | 5-95% | |
| 传输距离 | 0-1200米 | |
| 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等 | ||
| 外形尺寸 | 1500mm×36mm×16mm（长×宽×高） | |
订购信息：
| 型号 | 线缆长度 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||
| USB | RS-485/422 | 温度 | 温度 | |||||
| USB A公头 | DB9公头 | RS-485/422 | -40/85℃ | 5-95% | 无源 | |||
| UT-890A | 1.5米 | √ | √ | 600W浪涌 | 300bps-921.6kbps | √ | √ | √ |
| UT-890J | 3米 | √ | √ | 600W浪涌 | 300bps-921.6kbps | √ | √ | √ |
| UT-890K | 0.5米 | √ | √ | 600W浪涌 | 300bps-921.6kbps | √ | √ | √ |
备注：以上产品配件为接线端子。

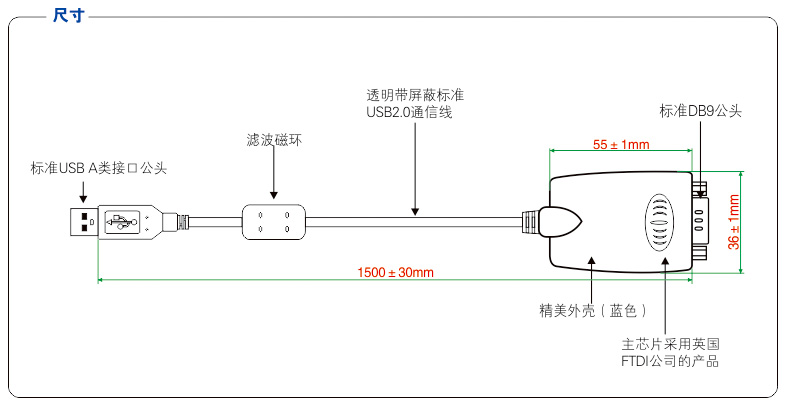

产品尺寸：
