产品名称： PCI转2口RS-485/422多串口卡

规格型号： UT-7722

● 连接类型：DB9公头2个

● 传输速率：300bps-115.2Kbps

● 接口保护：RS-485/422接口信号线600W的浪涌防护

● 流控制：RTS/CTS XON/XOFF

● 校验位：支持奇、偶、无校验、空白0、标志1

● 支持系统：Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/NT4.0以及Linux

产品概述详细参数资料下载在线留言

UT-7722是PCI转两口RS-485/422串口卡，能够将单端的PCI信号转换为RS-485/422信号，带有快速的瞬态抑制保护器，此保护器被设计用来保护RS-485/422接口，采用当今先进的TVS管，正常情况下TVS管呈高组状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而将其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效的抑制闪电（LIGHTNING）和ESD，提供信号线600W的雷击浪涌保护，以及各种原因在线路上产生的浪涌和瞬态过压，并且极小的极间电容保证了RS-485/422的高速传输。

产品特点

硬件接口
连接类型：DB9公头2个
总线：PCI
信号
RS-422:T/R+、T/R-、RXD+、RXD-、GND
RS-485:Data+(A) 、Data-(B) 、GND
传输速率：300bps-115.2Kbps
数据位：5、6、7、8
停止位：1、2
校验位：支持奇、偶、无校验、空白0、标志1
流控制：RTS/CTS XON/XOFF
工作温度：-40℃～85℃
接口保护：RS-485/422接口信号线600W的浪涌防护
支持系统：Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/
NT4.0以及Linux

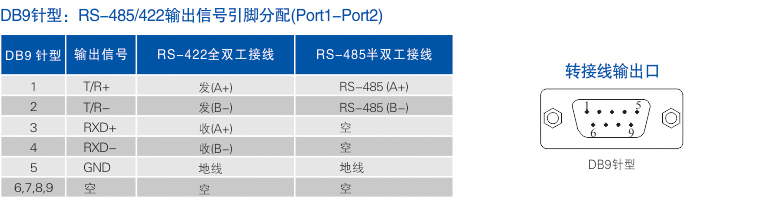

连接器和信号

尺寸图

UT-7722说明书

驱动
