UT-65208F系列带串口网管型以太网交换机,支持各种百兆光电组合,支持千兆光口,支持4个串口(RS232/485/422),即插即用。支持一路console口,提供CLI管理;支持工业现场所需的以太网二层协议,保证通信网络的稳定性;该系列交换机采用低功耗、无风扇设计,确保无噪声干扰,同时支持-40~85℃工作温度和良好的EMC电磁兼容性能
>>>产品概述:
UT-65208F系列带串口网管型以太网交换机,支持各种百兆光电组合,支持千兆光口,支持4个串口(RS232/485/422),即插即用。支持一路console口,提供CLI管理;支持工业现场所需的以太网二层协议,保证通信网络的稳定性;该系列交换机采用低功耗、无风扇设计,确保无噪声干扰,同时支持-40~85℃工作温度和良好的EMC电磁兼容性能,保证在恶劣的工业环境中保持稳定的工作,为工厂自动化,智能交通,视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
>>>产品特性:
●串口功能:支持4个串口(RS232/485/422),能进行Transparent/modbus数据协议转换
●数据控制:支持802.3x全双工流控,支持网络风暴抑制
●冗余网络: 支持STP/RSTP/MSTP,支持UT-Ring环网功能,保障网络的稳定性
●组播管理:支持IGMP Snoopingv1/v2/v3
●VLAN:支持IEEE802.1Q VLAN,有效隔离广播域
●链路聚合:支持链路静态动态聚合,提供完善的带宽利用率 OOS:支持COS、DSCP.4个队列。支持WRR、SP调度模式
●安全管理:支持ACL访问控制列表,支持802.1x,支持用户分级管理
●管理功能:支持CLI、WEB、SNMP管理方式
●监控维护:支持端口镜像,接口状态监控,日志管理
●告警功能:支持电源、端口、UT-Ring异常状态继电器输出告警功能
>>>规格参数:
>>>订购信息:
产品型号 | 接口描述 | 光口类型 | |||||
RS232 | RS485/422 | 100Base-FX | 1000Base-X | 10/100Base-TX | 100Base-FX | 1000Base-X | |
TU-65208F-6T2SC-4DT-MNF | 4路 | - | 2路 | - | 6路 | SC | - |
TU-65208F-6T2SC-4DF-MNF | - | 4路 | 2路 | - | 6路 | SC | - |
TU-65208F-8T-4DT-MNF | 4路 | - | - | - | 8路 | - | - |
TU-65208F-8T-4DF-MNF | - | 4路 | - | - | 8路 | - | - |
TU-65208F-6T-2GSC-4DT-MNF | 4路 | - | - | - | 6路 | - | SC |
TU-65208F-6T-2GSC-4DF-MNF | - | 4路 | - | 2路 | 6路 | - | SC |
TU-65208F-4T4SC-4DT-MNF | 4路 | - | 4路 | 2路 | 4路 | SC | - |
TU-65208F-4T4SC-4DF-MNF | - | 4路 | 4路 | - | 4路 | SX | - |
>>>技术参数:
协议标准 | IEEE 802.3u、IFEE 802.32、IEEE 802.3、IEEE 802.1D、IEEE 802.1W、IEEE802.1s、IEEE802.3x、IEEE802.1Q、IEEE802.1p、IEEE802.1x | |
接口 | 光纤接口 | 100Base-FX端口(SC/FC/ST) 1000Base-X端口(SC/FC/ST) |
RJ45接口 | 10/100Base-T(X)端口,MDI/MDIX自适应 | |
串口 | RS232/485/422接口 | |
波特率 | 300-921600bps | |
校验位 | None、Odd、Even、Mark、Space | |
数据位 | 5、6、7、8 | |
停止位 | 1、2 | |
传输距离 | 超五类双绞线 | 100m |
光纤模块 | 单模 | 1310nm 20/40/60Km 1550nm 80/100/120Km |
多模 | 1310nm 2Km | |
交换性能 | 转发速率 | 百兆网络接口:1488 10pps |
千兆网络接口:1488095pps | ||
传输模式 | 存储转发 | |
MAC地址空间 | 8K | |
缓存空间 | 1Mb | |
背板带宽 | 7.6G | |
最大帧长 | 1632B | |
电源需求 | 输人电压 | 12/24/48VDC(10.8~52.8VDC),支持双电源冗余输入 |
功耗 | 最大输入功耗375mA@24Vmax(产品的详细功耗请见产品标贴) | |
机械特性 | 外壳 | IP40防护等级 |
安装方式 | 导轨式安装 | |
尺寸(W×H×D) | 70mm×150mm×100mm | |
工作环境 | 工作温度 | -40℃~85℃ |
存储温度 | -40℃~85℃ | |
相对湿度 | 0~95%(无凝露) | |
行业标准 | EMI | FCC Part 15,CISPR(EN55022)classA |
EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC60068-2-27(Shock) IEC60068-2-32(Freefall) |

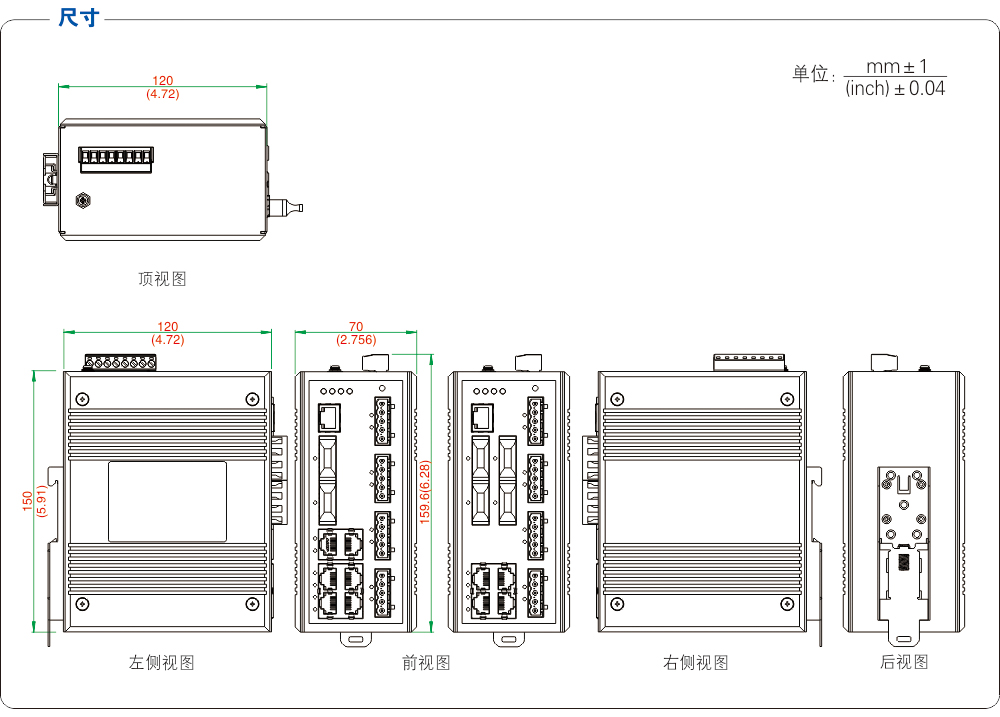

>>>产品尺寸:
