UT-880-I USB转RS-232光电隔离转换器

UT-880-I USB转RS-232光电隔离转换器

USB转换器

>>>产品概述:

       随着PC产业的不断发展,USB接口正在逐渐替代老式PC的各种低速外围接口,然而目前工业环境中许多重要的设备仍然使用RS-232接口界面设计,因此许多用户使用USB到RS-232转换器来实现PC机与RS-232设备之间的数据传输。


       UT-880-I是一款通用的USB/RS-232转换器,无需外加电源、兼容USB、RS-232标准,能够将单端的USB信号转换为RS-232信号,转换器内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向,即插即用。 确保适合一切现有的通信软件和接口硬件。内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带有快速的瞬态电压抑制保护器及放电管,此保护器被设计用来保护RS-232接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器及放电管,正常情况下TVS管及放电管呈高阻状态,当TVS管及放电管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING)和ESD,提供每线1500W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-232接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连,转换器内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等)。


       UT-880-I接口转换器可以为点到点、数据通讯速率300-460800bps,带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-232转换。


>>>产品特性:

● 标准: 符合 USBV1.1、2.0标准EIA RS-232标 准

● USB信号: VCC、DATA-、DATA+、GND、FG

● RS-232信号:RXD TXD GND

● 工作方式 :异步工作、点对点工作

● 方向控制 :采用数据流向自动控制技术,自动判别和控制数据传输方向

● 波特率 :300-460800bps,自动侦测串口信号速率

● 保护等级:USB端浪涌保护500WRS-232端浪涌保护600W,±15KV静电保护

● 隔离度:隔离电压2500Vrms,500DC连续,DC/DC模块

● 负载能力: 支持点到点通信方式

● 传输距离 :RS-232端5米、USB口不超过5米

● 接口形式 :USB B型母头,DB9公头的连接器连接

● 信号指示:2个信号指示灯发送(TXD)接收(RXD)1个电源指示灯(POWER)

● 传输介质:双绞线或屏蔽线

● 外形尺寸:92mm×64mm×25mm(长×宽×高)

● 使用环境:-40℃ 到 85℃,相对湿度为5%到95%

● 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等



>>>规格参数:


>>>订购信息:

订购信息
型号信号/接口接口保护等级通讯速率使用环境电源
USBRS-232RS-232温度温度
UT-880-IUSB B型口DB9公头600W浪涌300bps-460.8kbps-40℃~85℃5-95%无源


备注:以上产品配件为USB数据线。

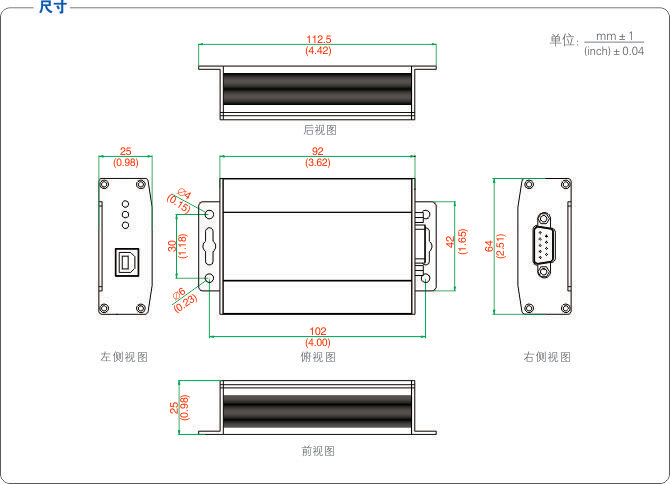

>>>产品尺寸:

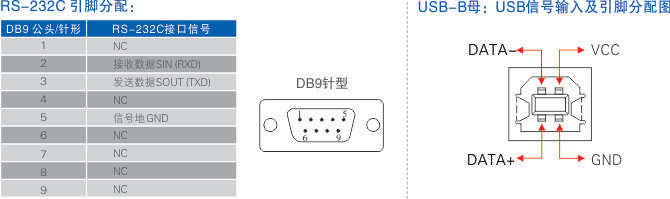

>>>连接器和信号:
