产品名称: G.703平衡转不平衡转换器
规格型号:UT-G703
75ohm 接头： 双铜轴接口 BNC male or female(RG59 or 2002 coax)
120ohm 接头： 8P8C RJ-45，带屏蔽端
产品概述：
UT-G703是一种 G.703 平衡转不平衡转换器，它解决了75ohm 铜轴转 120ohm 双绞线的信号转换问题。使用UT-G703，用户只需使用普通 120ohm 双绞线就能完成75ohm 铜轴硬件间的信号通信。
产品特性：
● 传输电缆：ITU/CCITT G.703（unstructured）
● 传输速率： 2.048Mbps
● 75ohm 接头： 双铜轴接口 BNC male or female(RG59 or 2002 coax)
● 120ohm 接头： 8P8C RJ-45，带屏蔽端。
● 电源： 无须外加电源。
订购信息：

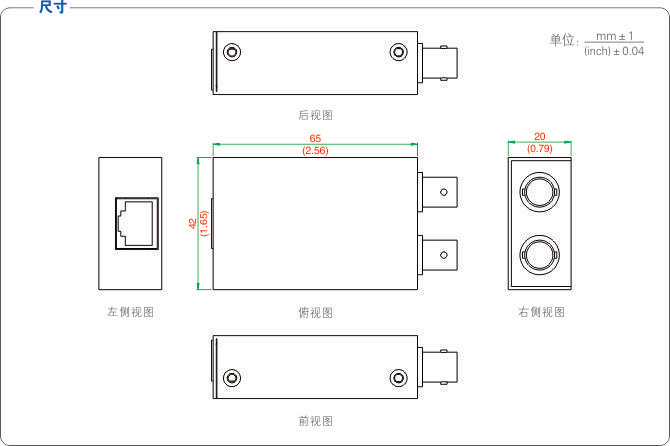

产品尺寸：
接口示意图：

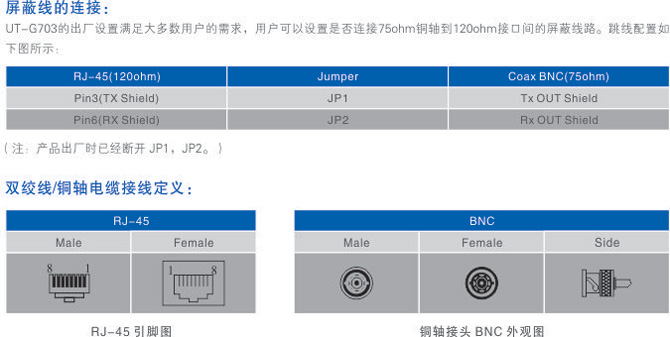

屏蔽线连接 :
UT-G703出厂设置满足大多数用户的需求，用户可以设置是否连接75ohm铜轴到120ohm接口间的屏蔽线路。路线配如如下所示：
| RJ-45(120ohm) | Jumper | Coax BNC(75ohm) |
| Pin3(Tx Shield) | JP1 | Tx OUT Shield |
| Pin6(RX Shield) | JP2 | Rx OUT Shield |
注：产品出厂时已经断开 JP1,JP2。
接线定义：
