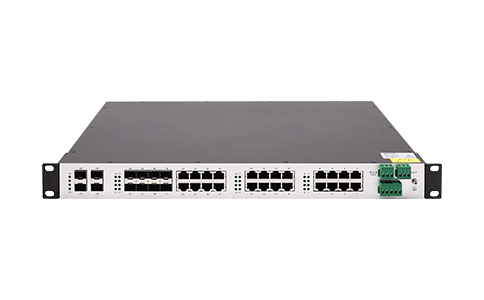

UT-63424G 万兆三层网管型以太网交换机

业级万兆三层网管型交换机

产品介绍

>>>产品概述：

UT-63424G系列是款高性能，高性价比的网管型万兆工业以太网三层交换机。该系列包括两款产品型号，可提供16路千兆SFP网络接口（或16路千兆以太网接口），4路万兆SFP+接口以及8路千兆光电复合接口，不仅增加了带宽，提高了网络数据的通讯，而且非常适合大规模工业网络的应用。该系列产品支持多种二层软件特性（端口镜像、VLAN、端口汇聚、IGMP Snooping、QoS、STP/RSTP/MSTP等）和基本IPv4/IPv6三层路由协议（静态路由/RIP/OSPF/VRRP），为用户提供了完善的解决方案，更好的为工厂自动化，智能交通，视频监控等工业应用领域构建大型局域网络提供更多选择方案。

>>>产品特性：

●支持16路千兆SFP网络接口（或16路千兆以太网接口）+4路10Gbps SFP+接口+8路千兆光电复用Combo口

●10Gbps SFP+接口支持万兆/千兆自适应

●支持IGMP Snooping/MLD Snooping过滤多播封包

●支持IEEE 802.1Q VLAN便于简易网络规划

●支持QoS 的8个队列映射增加网络稳定性

●支持STP/RSTP和MSTP网络冗余

●支持SNMPv1/v2v3，确保网络安全管理

●支持链路聚合（静态汇聚/LACP），优化网络带宽

●支持访问控制列表（ACL）增强灵活度及网络管理安全性

●支持端口镜像功能，便于在线调试

●支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制

●支持3层交换功能（静态路由/Rip/OSPF/VRRP/RIPng/OSPF V3/IS-IS V6/BGP+FOR IPV6）

●支持电源，端口异常状态继电器输出告警功能

●支持宽温工作，工作温度范围为：-40℃~75℃

●支持IP40防护，无风扇，工业级，机架式安装设计

>>>概述参数：

>>>订购信息：

**订购信息**
产品型号	接口描述
产品型号	1000Base-X	10/100/1000Base-T(X)	Combo	10GBaseX(SFP+)
UT-63424G-16GP8GB-4XGP-BNA	16路	-	8路	4路
UT-63424G-16GT8GB-4XGP-BNA	-	16路	8路	4路

备注：

1、以上产品的光口类型默认为SFP插槽，另可选SC/ST/FC接口，更多配置可咨询市场部。

2、产品中后缀“BNA”中的“A”表示为单电源110/220VAC/DC（88~264VAC/DC）输入；如果后缀是“BND”，则“BND”中的“D”表示双电源110/220VAC/DC（88~264VAC/DC）输入。

>>>产品参数

**产品参数**
协议标准	标准	IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、IEEE802.3ab、IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W、IEEE802.1s、IEEE802.3ad、IEEE802.1x、IEEE802.3ae
	协议	ARP、ICMP、TCP、HTTP/HTTPS 、Telnet、STP/RSTP/MSTP、LLDP、IGMP、SNMPv1/v2c/v3，DHCP Server、NTP、SSH、IPV6、LACP、VLAN
	三层交换技术	静态路由、RIP V1/V2、OSPF、VRRP支持路由器冗余
	流控	IEEE802.3x 流控、背压式流控
接口	光纤接口	100/1000BaseX，SFP(接口） 1G/10Gbps SFP+(万兆SFP口)
	RJ45接口	10/100/1000Base-T端口，MDI/MDI-X自适应
	Console口	串口调试(RJ45接口)
	告警端口	3PIN接线端子，继电器告警信息输出
	LED指示灯	电源指示灯,网络指示灯,告警指示灯,运行指示灯
传输距离	超五类双绞线	100m
光纤模块	单模	1310nm 20/40/60Km 1550nm 80/100/120Km
光纤模块	多模	1310nm 2Km
交换性能	百兆转发速率	148810pps
	千兆转发速率	1488095pps
	万兆转发速率	14881000pps
	传输模式	存储转发
	MAC地址空间	16K
	缓存空间	12Mb
	背板带宽	208G
	最大帧长	9216B
	主机单播路由表	1024（IPv4），512（IPv6)
	网段单播路由表	512（IPv4/IPv6）
电源需求	输入电压	110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) 本设备选用单电源输入，可选双电源冗余输入
	功耗	UT-63424G-16GP8GB-4XGP-BNA：空载功率：14.5W 满载功率：39W(Combo口为光口)
	功耗	UT-63424G-16GT8GB-4XGP-BNA：空载功率：10.3W 满载功率：24W(Combo口为光口)
机械特性	外壳	IP40防护等级
	重量	3.5kg
	安装方式	机架式安装

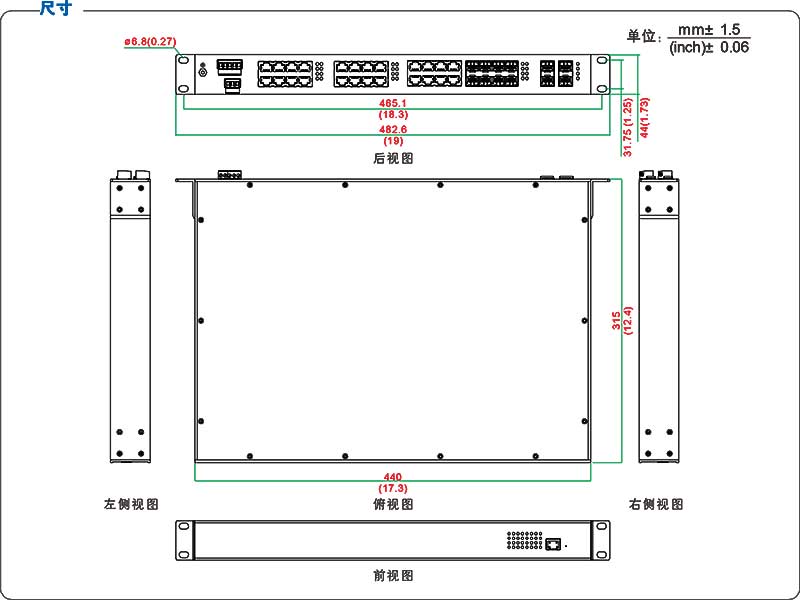

	尺寸	440mm×44mm×315mm
工作环境	工作温度	-40℃ ~75℃
	存储温度	-40℃ ~85℃
	相对湿度	0~95%（无凝露）
行业标准	EMI	FCC Part 15，CISPR (EN55022) class A
行业标准	EMS	IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) IEC 60068-2-32(Freefall)
保修期	3年
