产品名称: PCI-E转2口CAN卡

规格型号: UT-702C

连接类型:DB9公头2个
总线:X1 2.5Gbps PCI Express 每个CAN接口都支持CAN2.0A和CAN2.0B协议,支持扩展帧和标准帧,数据帧,远程帧;
工作模式:两线半双工CAN发送、CAN接收
浪涌防护:8/20波形3000A
隔离保护:隔离电压1500VDC
传输速率:500bps-1000Kbps
工作温度:-40℃~85℃
概述
UT-702C是一款通用PCI-E转CAN卡,可以用于工业控制、智能楼宇、汽车电子等领域中。每一张UT-702C卡提供两路CAN总线接口,每一个接口都可以看作一个标准的CAN节点。使用UT-702C接口卡,可以使计算机连接到一个标准的CAN网络上,进而可以进行数据处理、数据采集、数据通信,构建现场总线实验、楼宇智能控制、工业智能控制等应用领域。
UT-702C的CAN接口做了防浪涌保护,电磁隔离,电源隔离等保护措施,增强了抗干扰的能力,提高了系统的可靠性。
详细参数
硬件接口
连接类型:DB9公头2个
总线:X1 2.5Gbps PCI Express
信号
每个CAN接口都支持CAN2.0A和CAN2.0B协议,支持扩展帧和标准帧,数据帧,远程帧;
工作模式:两线半双工CAN发送、CAN接收
浪涌防护:8/20波形3000A
隔离保护:隔离电压1500VDC
传输速率:500bps-1000Kbps
工作温度:-40℃~85℃

支持系统:windows XP win7、8、10的32、64位,windows server2003等windows系统,支持128byteFIFO驱动程序和内建软硬件流量控制,通用的PCI-E接口。

连接器和信号

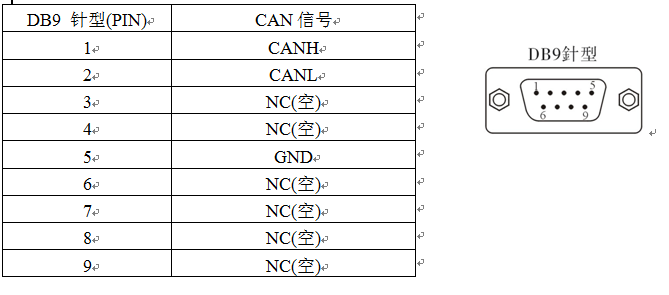

1、DB9针型:CAN信号引脚分配(1、2、5)

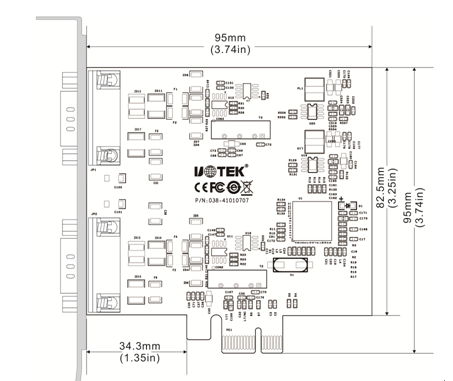

产品外形图
