嵌入式智能通信模块
>>>产品概述:
UT-M232 系列隔离收发器模块,是集成电源隔离、电气隔离、RS-232 接口芯片 具有隔离及总线保护功能于一身;方便嵌入用户的设备 使产品具有连接到RS-232 网络的功能。该系列模块采用灌封工艺,具有很好的隔离特性,隔离电压高达1000V DC。可用于工业通讯、煤矿行业、电力监控、楼宇自动化、石油化工、PLC 与变频器的通信。
>>> 产品特性:
● DC5V 供电
● 传输速率300bps -115200bps
● RS-232信号:232RXD、232TXD、SGND
● TTL信号: RXD、TXD、GND
● RS-232信号具有600W防浪涌保护
● 隔离电压:1000V DC
● 工作湿度:5-95%不结露
● 工作温度:-40~+85℃
● 外形尺寸:32 ×20 ×9.5mm±0.5mm
>>>规格参数:
>>>订购信息:
型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||
TTL | RS-232 | 温度 | 湿度 | ||||
RS-232 | -40/85℃ | 5-95% | 无源 | ||||
UT-M232 | 5V | ∨ | 600W浪涌 | 300bps-115.2Kbps | ∨ | ∨ | ∨ |
>>>产品规格:
输入电压 | DC4.75~5.25V | |
模块静态电流 | 小于50mA | |
模块发送电流 | 小于60mA | |
RS-232总线接口 | 具有ESD总线保护功能,双绞线输出,浪涌保护功能600W | |
串行接口 | 兼容+5V 标准UART接口 | |
输入数据波特率 | 最大115200bps | |
数据延时 | 从接收数据切换到发送数据延时时间:最小30μs,最大100μs | |
隔离电压 | 1000VDC | |
工作环境 | 温度范围 | -40℃~+85℃ |
湿度 | 5~95%不结露 |

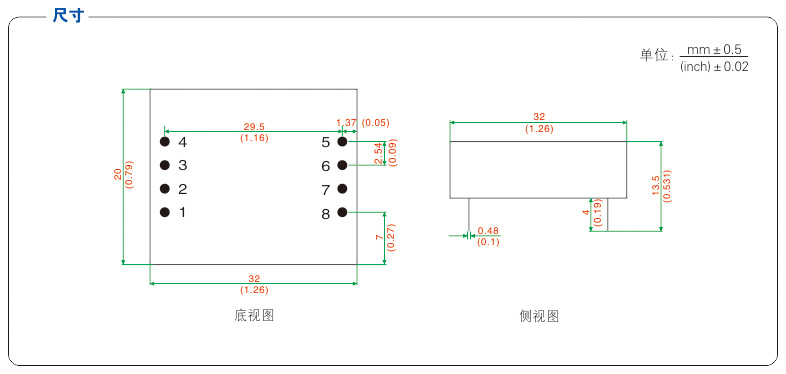

>>>产品尺寸:

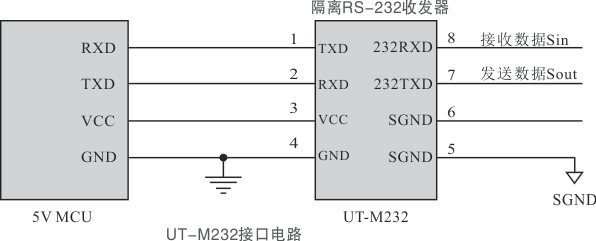

>>>典型电路示意图:
