工业无线传输
>>>产品概述：
UT-9061A是一款无线WIFI转换器，能够实现用户RS-232、RS-485、RS-422和无线网（WIFI）接口之间的转换，产品工业级高标准设计，有效的保证了产品的可靠性。具有多种转换模式可以选择，支持AT指令+WEB界面设置，为用户设备实现简单的有线和无线网络之间的互联。产品具备一定的防浪涌保护；广泛应用与数据通信，工业自动化领域。
>>>产品特性：
● 工作电压：DC 12-36V
● 工作电流：200mA@12Vmax
● 浪涌防护：电源、差模1KV,共模2KV（1.2/50uS）
● 信号：RS-485/422：差模1KV,共模 2KV（10/700uS）
● RS-232：600W
● 静电防护：接触6kV，空气8kV
● 通讯接口：RS-232/RS-485/RS-422
● 通讯速率：300-921600bps
● 工作方式：收发一体，异步半双工，异步全双工
● 天线阻抗：50Ω（胶棒天线）
● 外形尺寸：97x65x22mm±1（不含天线）
● 支持802.11b/g/n无线标准
● 支持无线工作在STA/AP/AP+STA模式
● 支持心跳信号，WIFI连接指示
● 提供Web配置页面+AT指令
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||||
| WIFI | RS-232 | RS-485/422 | ||||||||
| SMA接口 | DB9公头 | 接线端子 | RS-232 | RS-485/422 | 电源端口 | 温度 | 温度 | 有源 | ||
| UT-9061A | 1个 | 1个 | 1个 | 600W浪涌 | 差模1KV、共模2KV(10/700uS) | 差模1KV、共模2KV(1.2/50uS) | 300bps-921.6kbps | -40/85℃ | 5-95% | DC12-36V |
备注：以上产品配件为电源适配器天线串口线。
>>>产品规格：
| 产品性能 | 输入电压 | DC 12-36V |
| 接口类型 | DC-JACK | |
| 防护 | 浪涌1.2/50us 共模2KV/差模1KV | |
| 串口 | 提供1路RS-485/422/232复用输出 通讯速率300-921600bps | |
| 接口类型 | RS-485/422 5.08-4pin凤凰端子，RS-232 DB9公头 | |
| 防护 | RS485/422支持浪涌10/700us共模2KV/差模1KV | |
| 按键 | 提供恢复出厂设置按键 | |
| 指示灯 | 电源指示灯、串口收、发状态指示灯、无线连接指示灯、 工作状态指示灯 | |
| 设备环境 | 工作温度 | -40℃～85℃ |
| 工作湿度 | 5%～95%（无凝结） | |
| 存储温度 | -40℃～85℃ | |
| 存储湿度 | 5%～95%（无凝结） | |
| 防水防尘等级 | IP30 | |
| 静电防护 | 接触6KV，空气8KV | |
| 天线 | 2.4G WIFI、ESP32模组、外置天线 | |
| 无线标准 | 802.11 b/g/n | |
| 频率范围 | 2412~2484MHz | |
| 输出功率 | 72.2Mbps PA 输出功率15dBm（Max） 11b模式下PA 输出功率：20.5dBm（Max） | |
| 灵敏度 | DSSS，1Mbps：-98 dBm CCK，11Mbps：-91 dBm DFDM，6Mbps：-93 dBm DFDM，54Mbps：-75 dBm HT20，MCS0：-93 dBm HT20，MCS7：-73 dBm HT40，MCS0：-90 dBm HT40，MCS7：-70 dBm MCS32：-89 dBm | |
| 保修期 | 3年 | |

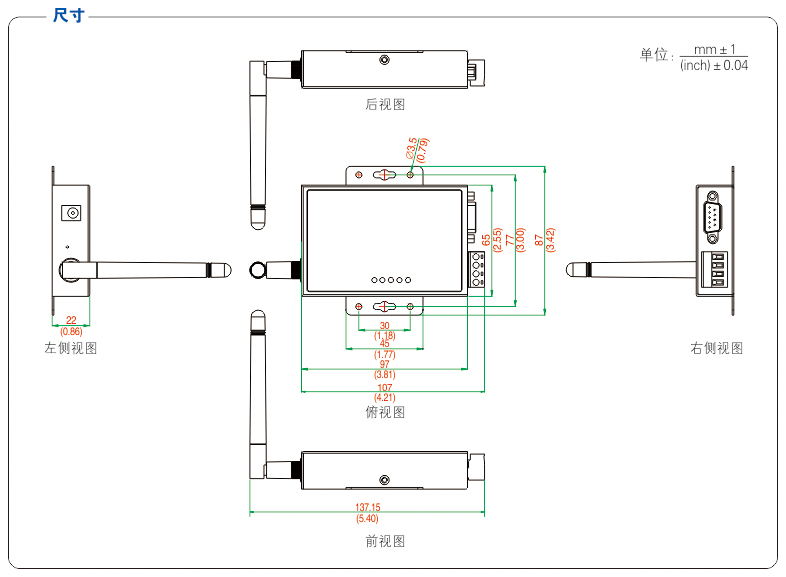

>>>产品尺寸：

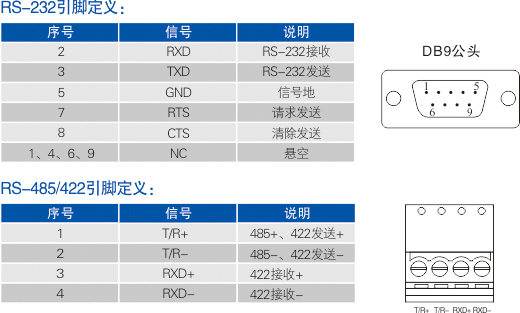

>>>引脚定义：
