>>> 产品概述：
本雷击浪涌保护器参照国家标准IEC61643-21:2000 / GB/T18802.21设计。随着国民经济的发展，互联网时代的发展日益月新，互联网技术发展进步神速。然而，却不能无视发展中存在这样或者那样的问题，安全问题是放在第一位的。日常生活中，雷电对于电子设备的损坏是最严重的，静电产生的威胁也无处不在，为了广大用户有一个更安全的使用环境，提高设备可靠性的要求的呼声也越来越强烈。
适用于控制信号、视频信号为一体的监控系统信号过电压防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏。
>>>产品特性：
● 多级保护
● 通流容量大
● 限制电压低
● 响应时间快
● 插入损耗小
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||||
| IN | OUT | 温度 | 温度 | ||||||
| -25/70℃ | -40/85℃ | 5-95% | 无源 | 有源 | |||||

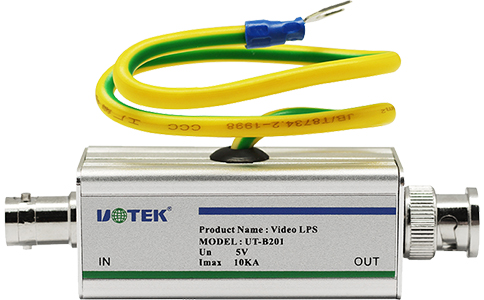

| UT-B201 | BNC[K/J] | BNC[K/J] | 5KA-10KA | V | V | V | |||
>>产品规格：
| 工作电压 | 额定工作电压 Un | 5V |
| 最大直流工作电压Uc | 6V | |
| 最大交流工作电压Uc | 4.2V | |
| 限制电压 Upl | ≤13V | |
| 工作电流 | 额定工作电流IL | 0.12A |
| 标称放电电流（8/20 us）In | 5KA | |
| 最大放电电流 In | 10KA | |
| 线的串联阻抗特性 Ro | 10 Ohm | |
| 线与地之间的电容值Cpe | ≤10pF | |
| 响应时间ta | ＜1 ns | |
| 测试标准 | IEC61000-4-5 | |
| 测试等级 | X | |
| 绝缘电阻 | >1MΩ | |
| 插入损耗（dB） | ≤0.5 dB | |
| 接线形式 | BNC(K/J) | |
| 防静电等级 | 4级 | |
| 传输速率（BPS） | 200M | |
| 工作温度 | -40℃～85℃ | |
| 外壳防护等级 | IP30 | |
| 外壳材料 | 屏蔽金属铝 | |
| 外形尺寸 | 25 x 25 x 88mm | |

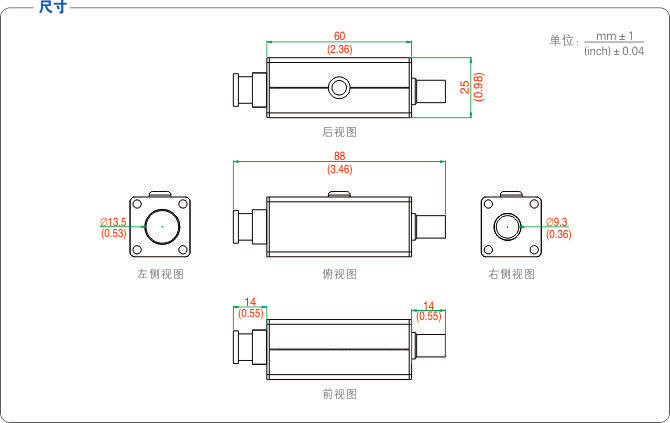

>>>产品尺寸：
>>>工作原理：
雷击浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压钳位在设备允许的电压范围内，从而确保了运行设备的安全。
>>>安装使用和维护：
安装说明：
●将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
●将保护器接入被保护设备前端，必须连接可靠。
●将保护器的接地线尽可能短地连接到保护接地母线上。
注意事项：
●保护器上有输入(IN)、输出(OUT)标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
●若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
●用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
保护器的检查：
●用万用表“Ω×1”档测量保护器输入芯线与输出芯线之间的电阻约为10 Ω；若开路，则不正常，应更换保护器。
