>>>产品概述：
UT-794I工业级PCI-E转换卡、兼容RS-422、RS-485标准，能够将单端的PCI-E信号转换为平衡差分的RS-422/RS-485信号，内置光电隔离，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的
电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。
>>>产品特性：
●硬件接口
●连接类型：DR44母头 1个
●总线：X1 2.5Gbps PCI Express
●信号
●RS-422：T/R+、T/R-、RXD+、RXD-、GND
●RS-485：Data+(A) Data-(B) GND
●传输速率：300bps-921.6Kbps
●数据位：5、6、7、8
●停止位：1、1.5、2
●校验位：None、Even、odd、Space、Mark
●流控制：RTS/CTS XON/XOFF
●工作温度：-40℃～85℃
●光电隔离：隔离电压2500Vnms，500DC连接专用DC/DC模块
●接口保护：RS-422、RS-485接口每线600W的浪涌保护、±15K V静电 保护
●传输距离：RS-485/422通信距离可达1.2Km
●支持系统：Win2000/XP/Vista/Win7/8/8.1/10/NT4.0/CE 4.2/5.0/6.0/Vxworks/ Linux 2.4.x/2.6.x
>>>规格参数：
>>>产品参数：
| 连接类型 | DR 44母头 1个 | |
| 总线 | X1 2.5Gbps PCI Express | |
| 信号 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
| RS-485 | Data+(A)、 Data-(B)、 BND | |
| 传输速率 | 300bps-921.6Kbps | |
| 数据位 | 5、6、7、8 | |
| 停止位 | 1、1.5、2 | |
| 校验位 | None、Even、odd、Space、Mark | |
| 流控制 | RTS/CTS XON/XOFF | |
| 产品尺寸 | 120mmX107mm | |
| 工作温度 | -40℃ ~85℃ | |
| 光电隔离 | 隔离电压2500Vnms 500DC连续专用DC/DC模块 | |
| 接口保护 | RS-422、RS-485接口每线600W浪涌保护、±15KV静电保护 | |
| 传输距离 | RS-485/422通信距离可达1.2km | |
| 支持系统 | Win10/Win2000/XP/Vista/Win7/NT4.0/CE4.2/5.0/6.0/Vxworks/Linux2.4x/2.6x | |

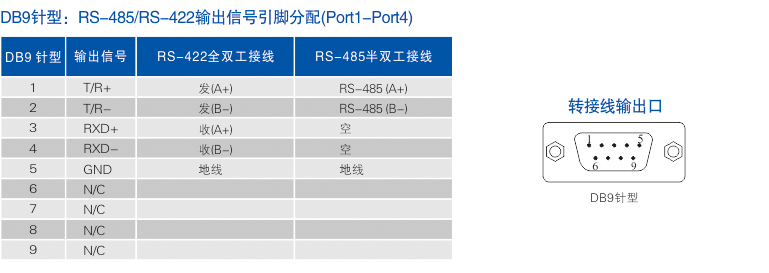

>>>连接器和信号：
