接口转换器
>>>产品概述：
UT-2788是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤MODEM，是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，RS-485或RS-422接口，支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。UT-2788的RS-485方式支持数据（TXD或SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持两个异步串行口的设备通过光纤进行全双工或半双工通信，通信距离最远可达多模4公里，单模20公里，RS-232信号的传输速率最高为115.2KBPS，RS-485/RS-422的信号传输速率最高可达460KBPS，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
UT-2788支持两个数据信号的传输： 发送数据和接收数据， 同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间，所有的串行口都是通过接线柱连接，光纤的连接通过两个ST接口。
>>>产品特性：
● 支持点对点或环路(点对多点)连接
● 支持RS-232异步通信协议
● 通信速率可达300-460.8Kbps
● 可选SC、FC、ST接口
● 支持主从工作模式
● 从模式可作为中继器使用
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 端口数量 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||||
| 光纤 | RS-232/485/422 | |||||||||
| SC-ST-FC | 接线端子 | 光纤 | RS-232/485/422 | RS-232 | RS-485/422 | 温度 | 湿度 | 有源 | ||
| UT-2788SM | 可选 | ∨ | 1 | 1 | ±15KV ESD | 600W浪涌 | 300-460.8Kbps | -40/85℃ | 5-95% | 100-240VAC |
| UT-2788MM | 可选 | ∨ | 1 | 1 | ±15KV ESD | 600W浪涌 | 300-460.8Kbps | -40/85℃ | 5-95% | 100-240VAC |
备注：以上产品配件为导轨座。
>>>产品规格：
| 接口支持 | 支持RS-232/RS-485/RS-422接口 | |
| 异步传输 | 点对点运用，速率达460Kbps | |
| 传输距离 | 多模4KM米,单模20KM | |
| 工作温度 | -40℃到+85℃,相对湿度为5%到95% | |
| 工作波长 | 1310nm(多模）,1310nm(单模） | |
| 电气接口 | RS-232 | 采用接线柱连接器 |
| RS-485/422 | 采用接线柱连接器 | |
| 光纤接口 | 可选SC/FC/ST接口 | |
| RS-232接口特性 | 标准RS-232三线接口±15KV(防静电)ESD保护支持速率最高115.2Kbps | |

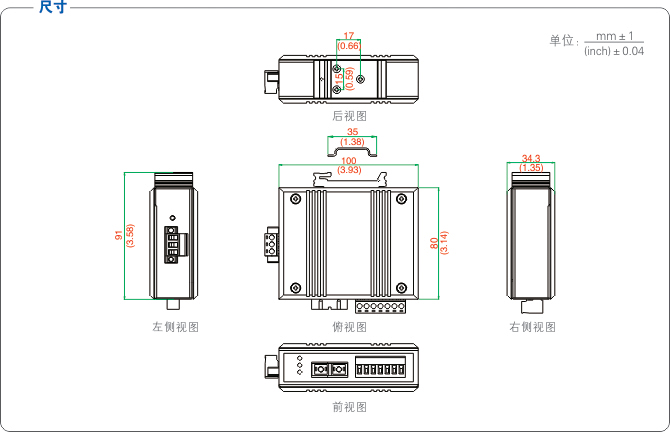

>>>产品尺寸：
>>>接线端子引脚分配：
| 接线端子 | 信号定义 | RS-422全双工接线 | RS-485半双工接线 |
| 1 | T/R+ | 发(A+) | RS-485(A+) |
| 2 | T/R- | 发(B-) | RS-485(B-) |
| 3 | RSD+ | 收(A+) | 空 |
| 4 | RSD- | 收(B-) | 空 |
| 5 | TXD | RS-232(发送) | - |
| 6 | RXD | RS-232(接收) | - |
| 7 | GND | RS-232(地线) | - |
输入电压：AC100-240V 1W
RS-485/422接口特性：采用端口自适应技术实现从端口到速率调节自适应，无需开关设置，±15KV(防静电)ESD保护支持多达128点轮询环境
>>>光纤技术参数：
| 指标参数 | 技术参数 | |
| 多模 | 单模 | |
| 发射波长nm | 1310 | 1310 |
| 典型距离km | 4 | 20 |
| 发射功率dBm | -3~10 | -3~7 |
| 接收灵敏度dBm(≤) | -18 | -18 |
| 光饱和度dBm | -3 | -3 |
| 光损耗dBm/km | 0.35 | 0.35 |
| 光纤接口类型 | SC、FC、ST接口可选 | |
| 传输光纤 | 多模 | 50/125，62.5/125，100/140μm |
| 单模 | 8.3/125，8.7/125，9/125，10/125μm | |
| 传输距离 | 多模 | 4km |
| 单模 | 20km、40km、60km，根据用户需求可超过120km |
