产品名称:串口RS-232/485/422转单模单纤转换器
规格型号:UT-2577SM/UT-2578SM
接口特性:支持RS-232/RS-485/RS-422接口
工作方式：支持2线(半双工)和4线(全双工) RS-485
产品概述：
UT-2577SM/UT-2578SM是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤MODEM，是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，RS-485或RS-422接口，支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。UT-2577SM/2578SM的RS-485方式支持数据（TXD或SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持两个异步串行口的设备通过光纤进行全双工或半双工通信，通信距离最远可达单模20公里，RS-232信号的传输速率最高为115.2KBPS，RS-485/RS-422的信号传输速率最高可达460KBPS，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
UT-2577SM/UT-2578SM支持两个数据信号的传输：发送数据和接收数据，同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间，所有的串行口都是通过接线柱连接。
产品特性：
● 使用单模光纤工作距离达20KM
● 支持点对点或环路(点对多点)连接
● 支持RS-232,RS-422,RS-485多种异步通信协议
● 可同时混合使用两个RS-232,RS-422,RS-485接口
● 支持2线(半双工)和4线(全双工) RS-485工作方式
● 通信速率可达460Kbps
● 可选SC、FC、ST接口
产品参数：
| 支持协议 | 支持RS-232/RS-485/RS-422接口 | |
| 异步传输 | 点对点运用，速率达460Kbps | |
| 传输距离 | 单模20KM-120KM可订做，多模4KM | |
| 工作环境 | 工作温度 | -40度到+85度 |
| 湿度 | 5%到95% | |
| 工作波长 | 1310nm 1550nm(单模） | |
| 电气接口 | RS-232 | 采用接线柱连接器 |
| RS-485/422 | 采用接线柱连接器 | |
| 光纤接口 | 可选SC/FC/ST接口 | |
| 接口特性 | RS-232 | 标准RS-232三线接口±15KV（防静电）ESD保护支持速率最高115.2Kbps |
| RS-485/422 | ±15KV（防静电）ESD保护每线600W的浪涌保护，支持多达128点轮询环境 | |
| 输入电压 | DC9-48V 200mA | |
订购信息：
| 型号 | UT-2577SM | UT-2578SM | |
| 信号/接口 | 光纤 | SC/SR/FC可选 | |
| RS-423/485/422 | 接线端子 | ||
| 端口数量 | 光纤 | 1 | |
| RS-232/485/422 | 1 | ||
| 接口保护等级 | RS-232 | ±15KV ESD | |
| RS-485/422 | 600W浪涌 | ||
| 通讯速率 | RS-232 | 300-115.2Kbps | |
| RS-485/422 | 300-460.8Kbps | ||
| 使用环境 | 温度 | -40/85℃ | |
| 湿度 | 5-95% | ||
| 电源 | 有源 | 9-48VDC | |
备注：以上产品配件为电源适配器，UT-2577SM/2578SM配对使用。

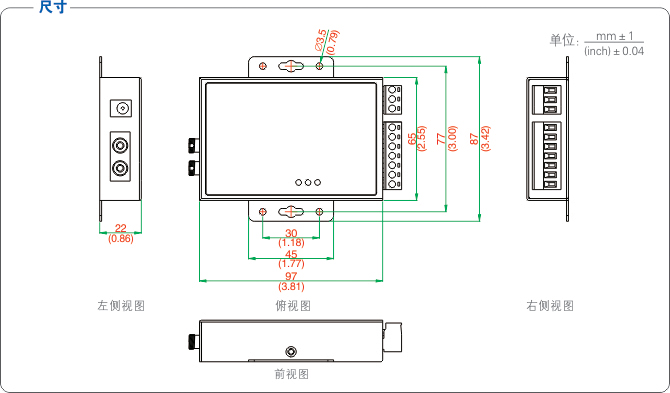

产品尺寸：

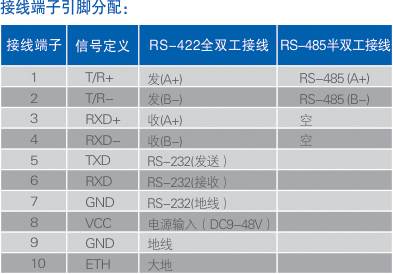

接线端子引脚分配：
光纤的连接：
UT-2577SM/2578SM使用一个组合的光发射器和光接收器，光的波长为1310nm(单模)，发射和接收采用标准的SC接口。几乎所有尺寸的单模光纤电缆都可以使用，包括：单模:8.3 / 125, 8.7 / 125, 9 / 125 或10 / 125μm在点对点状态下，两个光纤MODEM只要用单根光纤就可以通信。

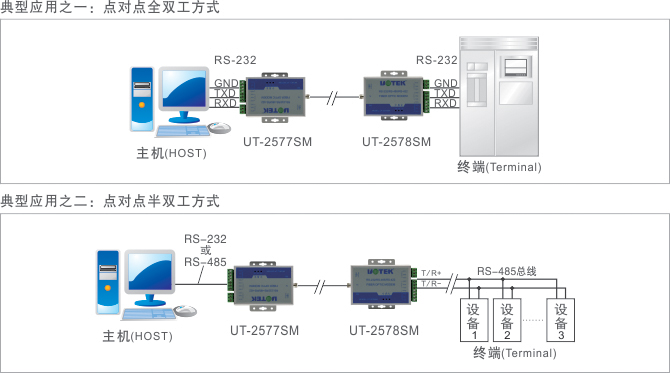

应用领域示意图:
