>>>产品概述:
UT-277是多功能的支持异步RS-232,RS-485,RS-422通信接口的光纤MODEM,是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择。支持RS-232,RS-485,RS-422多种异步通信协议,可以同时混合使用两个RS-232,RS-485或RS-422接口,支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。UT-277的RS-485方式支持数据(TXD或SD)发送控制,从而提高了适应各类软件的能力,也简化了控制方式,光纤MODEM支持异步串行口之间的多种光纤连接方式,它支持两个异步串行口的设备通过光纤进行全双工或半双工通信,通信距离最远可达多模4公里,单模20公里,RS-232信号的传输速率最高为115.2Kbps,RS-485/RS-422的信号传输速率最高可达460Kbps,不同电气标准的接口可以混合使用,可以用RS-232的设备去连接RS-485/RS-422的设备,可以代替RS-232到RS-485/422接口转换器或光电隔离器,并提供了优良的EMI/RFT特性。
>>>产品特性:
● 支持点对点(点对多点)连接
● 支持RS-232,RS-422,RS-485多种异步通信协议
● 可同时混合使用RS-232,RS-422,RS-485接口
● 支持2线(半双工)和4线(全双工) RS-485工作方式
● 通信速率可达460Kbps
● 可选SC、FC、ST接口
● 支持主从工作模式
● 从模式可作为中继器使用
>>>规格参数:

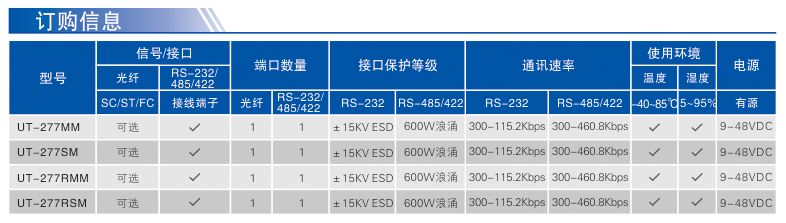

>>>订购信息:
型号 | 信号/接口 | 端口数量 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||||
光纤 | RS-232/485/422 | RS-232 | RS-485/422 | 温度 | 湿度 | ||||||
SC/ST/FC | 接线端子 | 光纤 | RS-232/485/422 | RS-232 | RS-485/422 | -40℃~85℃ | 5-95% | 有源 | |||
UT-277MM | 可选 | ∨ | 1 | 1 | ±15KV ESD | 600W浪涌 | 300-115.2kbps | 300-460.8kbps | ∨ | ∨ | 9-48VDC |
UT-277SM | 可选 | ∨ | 1 | 1 | ±15KV ESD | 600W浪涌 | 300-115.2kbps | 300-460.8kbps | ∨ | ∨ | 9-48VDC |
UT-277RMM | 可选 | ∨ | 1 | 1 | ±15KV ESD | 600W浪涌 | 300-115.2kbps | 300-460.8kbps | ∨ | ∨ | 9-48VDC |
UT-277RSM | 可选 | ∨ | 1 | 1 | ±15KV ESD | 600W浪涌 | 300-115.2kbps | 300-460.8kbps | ∨ | ∨ | 9-48VDC |
UT-277使用一个组合的光发射器和光接收器,光的波长为1310nm(多模),1310nm(单模),发射和接收采用标准的ST接口。几乎所有尺寸的多模光纤电缆都可以使用,包括:50 / 125, 62.5 / 125,或100 / 140μm;单模:8.3 / 125, 8.7 / 125, 9 / 125 或10 / 125μm在点对点状态下,两个光纤MODEM要用两根光纤,两根光纤的数据传输方向相反。
备注:以上产品配件为电源适配器,UT-277R支持光纤组环模式
>>>产品规格:
通信协议 | 支持RS-232/RS-485/RS-422接口 | |
异步传输 | 点对点运用,速率达460Kbps | |
传输距离 | 多模4KM,单模20KM-120KM,可订做 | |
工作温度 | -40度到+85度,相对湿度为5%到95% | |
工作波长 | 1310nm(多模),1310nm 1550nm(单模) | |
电气接口 | RS-232 | 采用接线柱连接器 |
RS-485/422 | 采用接线柱连接器 | |
光纤接口 | 可选SC/FC/ST接口 | |
RS-232接口特性 | 标准RS-232三线接口±15KV(防静电)ESD保护支持速率最高115.2Kbps | |
输入电压 | DC9-48V 200mA | |
RS-485/422接口特性 | 采用端口自适应技术实现从端口到速率调节自适应,无需开关设置,±15KV(防静电)ESD保护支持多达32点轮询环境 |

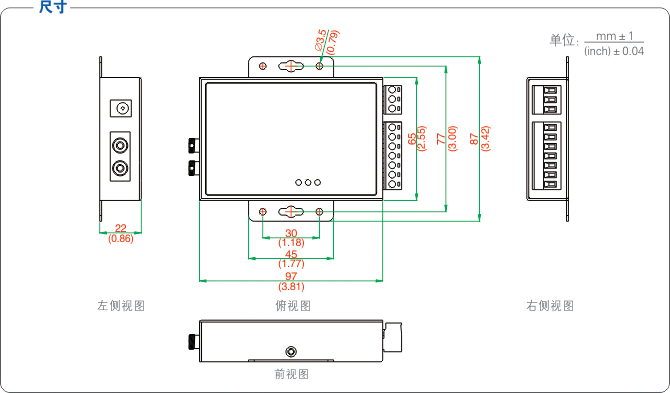

>>>产品尺寸:

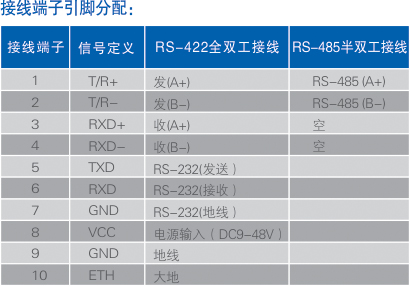

>>>光纤的连接:

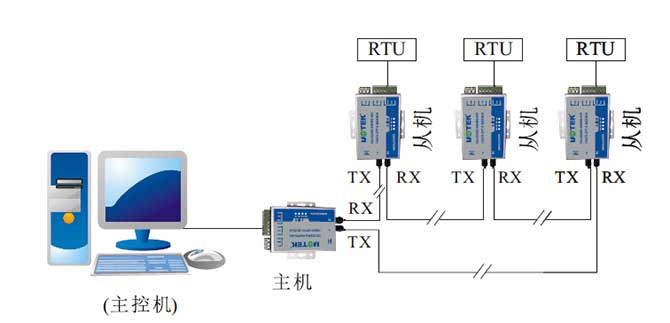

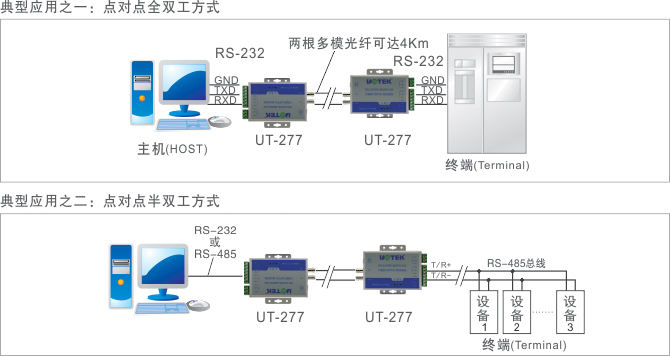

>>>应用领域示意图:
