>>>产品概述：
UT-2501 将RS-232电平转换为CanBus电平总线进行传输,内置光隔离保护，达到将两台异步通信的RS-232设备通信距离延长。
由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，从而保护通信设备免受电源地线回路和浪涌的干扰损坏，内置快速的瞬态电压抑制保护器，此保护器被设计用来保护CANBUS接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）明显地提高了通信系统的可靠性与稳定性，同时由于改变了原来RS-232接口单端传输方式，使用了双线平衡传输，大大增大了通信距离。在使用专用自有线路的异步RS-232点到点通领域，都可以使用UT-2501来满足接口保护或延长距离的需求。
UT-2501体积小巧，对导线没有特殊要求，外接电源，功耗小于50mA可以直接插到设备的RS-232接口，使用非常方便。
UT-2501系列产品已经被广泛地应用于点到点RS-232通信、RS-232远程控制系统、程控交换机计费终端、卫星接收机。
>>>产品特性：
● 接口特性：接口兼容EIA/TIA的RS-232C、CANBUS标准
● 电气接口：RS-232端DB9孔型连接器，CANBUS端DB9 针型连接器，配接线柱
● 工作方式：异步半双工传输
● 传输介质：双绞线或屏蔽线
● 传输速率：300BPS-115.2KBPS
● 外形尺寸：63mmX33mmX17mm
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
● 传输距离：大于1,200米（CANBUS端） 5米（RS-232端）
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||
| RS-232 | CAN BUS | 温度 | 温度 | ||||
| DB9母头 | DB9公头 | CAN BUS | -40/85℃ | 5-95% | 有源 | ||
| UT-2501 | ∨ | ∨ | 600W浪涌 | 300bps-115.2kbps | ∨ | ∨ | ∨ |

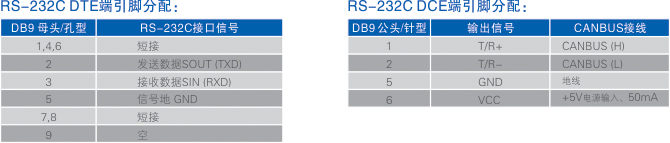

>>>连接器和信号：

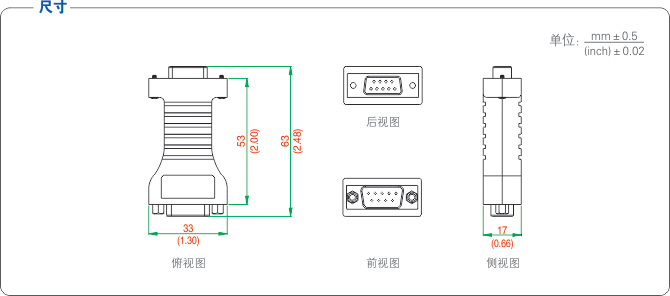

>>>产品尺寸：

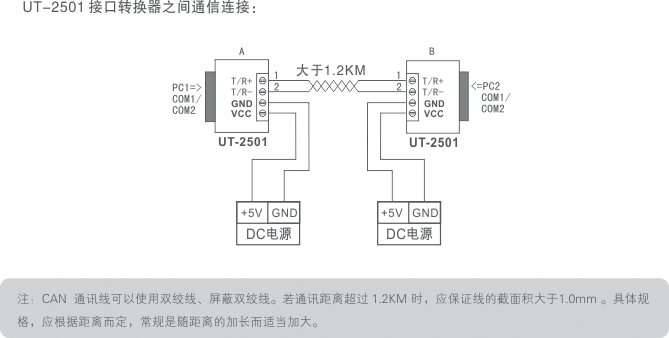

>>>应用连接示意图：
