工业RS-485/422串口转USB接口转换器_UT-850N USB转RS-485/422串口转换器

UT-850N USB转RS-485/422转换器

产品名称:USB转RS-485/422转换器
规格型号:UT-850N
标准:符合 USB V1.1、2.0Fullspeed标准
USB信号:VCC、DATA+、DATA-、GND、FG
RS-485信号:T+、T-、GND
RS-422信号:T+、T-、R+、R、GND
工作方式:异步工作、点对点或多点、2 线半双工、4 线全双工

产品概述:

 UT-850N是一款通用的USB/RS-485/422转换器,无需外加电源、兼容USB、RS-422、RS-485标准,能够将单端的USB信号转换为平衡差分的RS-422或RS-485信号,提供每线浪涌保护功率,以及各种原因在线路上产生的浪涌电压并且极小的极间电容保证了RS-422/RS-485接口的高速传输, RS-422、RS-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等)无需跳线线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换,即插即用。确保适合一切现有的通信软件和接口硬件。

 UT-850A接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接32个RS-422或RS-485接口设备,数据通讯速率300-921600bps,支持的通讯方式有USB到RS-422、USB到RS-485转换。


规格参数:

●标准:符合 USB V1.1、2.0Fullspeed标准

●USB信号:VCC、DATA+、DATA-、GND、FG

●RS-485信号:T+、T-、GND

●RS-422信号:T+、T-、R+、R、GND

●工作方式:异步工作、点对点或多点、2线半双工、4线全双工

●方向控制:采用数据流向自动控制技术,自动判别和控制数据传输方向

●波特率:300-921600bps,自动侦测串口信号速率

●负载能力:支持点到多点每台转换器可允许连接32个RS-422或RS-485接口设备

●传输距离:RS-485/422端1200米(9600bps时),USB口不超过5米

●接口保护:浪涌保护、士15000V静电保护

●接口形式:USB端A类接口,DB9公头的连接器连接

●传输介质:双绞线或屏蔽线

●线材长度:15000±30mm

●使用环境:-20℃到75℃,相对湿度为5%到95%

●传输距离:0-1200米(921600bps-9600bps)

●支持Win2000/2003/200812012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等


订购信息:

订购信息
型号UT-850N
信号/接口USBUSB A公头
RS-485/422DB9公头
接口保护等级RS-485/422600W浪涌
通讯速率300bps-921.6kbps
使用环境温度-25/70℃
温度5-95%
电源无源

备注:以上配件为接线端子。

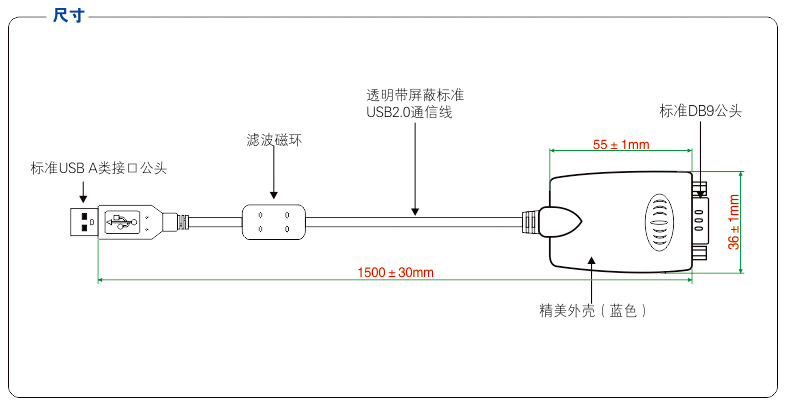

产品尺寸:

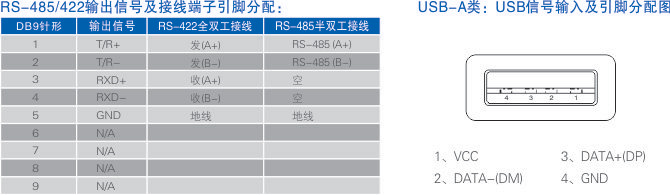

连接器和信号:


UT-850N驱动

文件大小:25811KB

适用产品:UT-850N

更新日期:2024/4/24

版本号:V 1.0

UT-850N规格书

文件大小:194KB

适用产品:UT-850N

更新日期:2020/9/11

版本号:V 1.0

UT-850N说明书

文件大小:137KB

适用产品:UT-850N

更新日期:2022/10/25

版本号:V 1.0
