工业RS-485/RS-422接口转USB转换器_UT-8422 USB转RS-485/RS-422转换器

UT-8422 USB转RS-485/RS-422 转换器

产品名称:USB转RS-485/RS-422 转换器
规格型号:UT-8422
标准:符合 USBV1.1、1.0、2.0标准EIA RS-485、RS-422标准
USB信号: VCC、DATA+、DATA-、GND、FG
RS-485信号:T/R+、T/R-、GND
RS-422信号:T/R+、T/R-、RXD+、RXD-、GND
工作方式 :异步工作、点对点或多点、2线半双工、4线全双工

产品概述:

随着PC产业的不断发展,USB接口正在逐渐替代老式PC的各种低速外围接口,然而目前工业环境中许多重要的设备仍然使用RS-485/RS-422接口界面设计,因此许多用户使用USB到RS-485/RS-422转换器来实现PC机与RS-485/RS-422设备之间的数据传输。

UT-8422是一款通用的USB/RS-485/422转换器,无需外加电源、兼容USB、RS-485、RS-422标准,能够将单端的USB信号转换为平衡差分的RS-485或RS-422信号,提供每线浪涌保护,以及各种原因在线路上产生的浪涌电压并且极小的极间电容保证了RS-485/RS-422接口的高速传输,RS-485、RS-422端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等)无需跳线设置实现半双工(RS-485) 、全双工(RS-422) 模式转换,即插即用,确保适合一切现有的通信软件和接口硬件。

UT-8422接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接32个RS-485或RS-422接口设备,数据通讯速率300-921.6Kbps,支持的通讯方式有USB到RS-485、USB到RS-422转换。


产品参数:

产品参数
硬件规格方向控制采用数据流向自动控制技术,自动判别和控制数据传输方向
波特率300-921.6Kbps,自动侦测串口信号速率
负载能力支持点到多点每台转换器可允许连接32个RS-422或RS-485接口设备
传输距离RS-485/422端1200米(9600bps时),USB口不超过5米
接口接口保护浪涌保护、±15KV静电保护
接口形式USB端A类接口公头,DB9公头的连接器连接
数据传输传输介质双绞线或屏蔽线
传输速率

128000bps到300M

38400bps到600M

9600bps到1.2KM

传输距离0-1200米
机械参数外形尺寸1555mm×36mm×16mm(长×宽×高)
使用环境温度-25-70℃
湿度5-95%
系统支持Win/98/Win2000/WinXP/Vista/Win7/Win8/Win8.1/Win10/Win11/MAC/Linux等

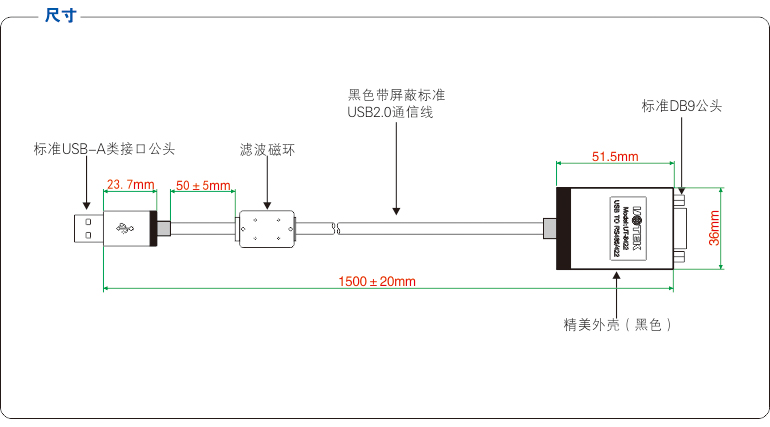

产品尺寸:


UT-8422规格书

文件大小:365KB

适用产品:UT-8422

更新日期:2023/4/3

版本号:V 1.0

UT-8422说明书

文件大小:1.36MB

适用产品:UT-8422

更新日期:2023/5/22

版本号:V 1.0

UT-8422驱动

文件大小:8430KB

适用产品:UT-8422

更新日期:2024/4/24

版本号:V1.0
