本产品提供Modbus网关功能， 能将多个级联的ModbusRTU Slave数据转换成ModbusTCP报文，支持多个ModbusTCP Master访问控制。或将多个ModbusTCP Slave数据转换成ModbusRTU报文，支持多个ModbusRTU Master访问控制。
>>>产品概述：
本产品提供Modbus网关功能， 能将多个级联的ModbusRTU Slave数据转换成ModbusTCP报文，支持多个ModbusTCP Master访问控制。或将多个ModbusTCP Slave数据转换成ModbusRTU报文，支持多个ModbusRTU Master访问控制。
>>>产品特性：
●采用金属外壳，多种安装方式设计，适合于工控现场的应用。
●宽电源输入（12~57.6VDC），适用不同现场供电方式
●有1个RS232RS485RS422串口
●支持较宽波特率范围300-921600bps,适用不同设备间的应用
●支持多种操作模式: ModbusRTU Master/Slave, ModbusTCP Master/Slave
●支持升级Web固件升级,方便不同场合特殊应用
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||||
| 网口 | RS-232 | RS-485/422 | 温度 | 湿度 | ||||||
| LAN | 接线端子 | 接线端子 | RS-485/422 | 网口 | 电源 | -40/85℃ | 5-95% | 有源 | ||
| UT-6801S | 1 | 1 | 1 | 共模1KV/差模0.5KV | 300-921.6Kbps | V | V | 12-57.6VDC | ||
| UT-6801S-GW | 1 | 1 | 1 | 共模1KV/差模0.5KV | 300-921.6Kbps | V | V | 12-57.6VDC | ||
>>>产品参数：
| 硬件 | 处理器 | 32bit LX6 240MHZ微处理器 |
| 内存 | 520K | |
| 接口 | 以太网接口 | 10/100M（内嵌1.5KV电磁隔离）自适应MDI/MDI-X 以太网接口，接口方式RJ45 |
| 串口 | RS-232、RS-485、RS-422 | |
| 端口 | 7pin 5.08 拔插型接线端子 | |
| 指示灯 | 电源指示灯PWR、运行指示灯RUN、串口收发指示灯DATA | |
| 电源接口 | DC-005 DC座子或者3Pin 5.08端子供电方式,内置有防反接保护,避免正负接错损坏设备 | |
| 供电需求 | 供电范围 | DC12~57.6V |
| 功能按键 | 1个出厂复位按键RESET | |
| 最大功耗 | 12V@160mA | |
| 机械特性 | 外壳 | 金属外壳，保护等级IP30 |
| 尺寸 | L×W×H 100mm×80.8mm×30mm（不含安装件） | |
| 净重 | 248g | |
| 安装方式 | 默认导轨式安装，固定片安装（壁挂式可选） | |
| 运行环境 | 储存温度 | -40~85°C |
| 工作温度 | -40~85°C | |
| 相对湿度 | 5% ~95% (无凝结) | |
| 海拔 | 0~4000m |

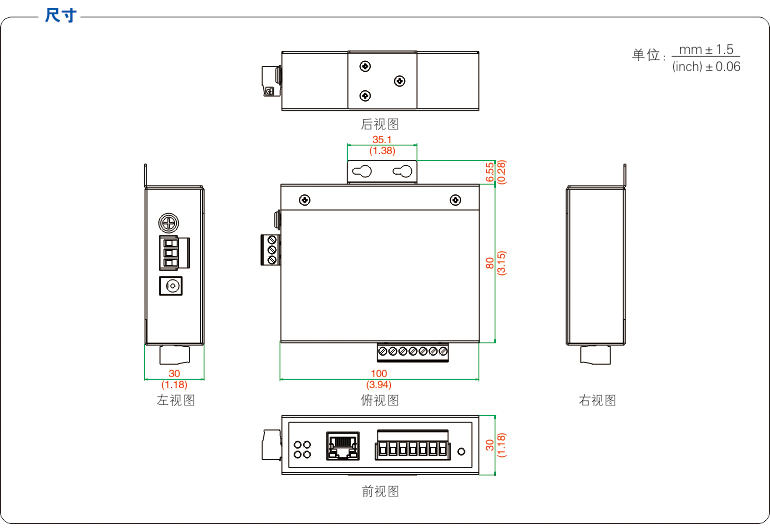

>>>产品尺寸：
