工业级隔离型Modbus工业网关_UT-D6808MT-SW-IGW 导轨式8口RS485/422隔离型Modbus网关

UT-D6808MT-SW-IGW 导轨式8口RS485/422口隔离型Modbus网关

产品名称:Modbus网关
规格型号:UT-D6808MT-SW-IGW
通讯协议:RS485/422
端口数量:8口
安装方式:导轨式
产品特性:隔离型
产品特级:工业级

产品概述:

该 Modbus 网关可以实现 Modbus TcP 协议到 Modbus Rī 协议的转化,支持带有 RS-485/422 接口的 RTU 设备进行连接,Modbus RīU 设备可以当从站,也可以当主站,支持一主多从或者多主多从的模式,可以有效地将大量Modbus节点连接至同一网络,提供更简单、可定制 的网络集成解决方案。


产品特性:

● 支持8路互相隔离 RS-485/422串口,使设备更安全可靠。

● 支持 DC 电源隔离输入

● 串口信号与系统信号使用数字容隔IC 实现隔离,隔离耐压可达 1.5KV

● 支持2路 10/100Base-T(x)以太网接口,交换机模式

● 支持 Reset 键恢复出厂设置

● 每个串口都提供 T/R+,T/R-,R+,R-

● 支持多 MODBUS 主站轮询

● 支持 MODBUS 从站数据缓存,加速轮询响应

● 支持串口±6KV 防静电保护,网口1.5KVAC 隔离保护

● 支持 Web 固件升级


产品参数:

规格参数
接口电源接口3Pin 5.08 带锁端子,内置防反接
以太网接口2xRJ45,1x10/100Base-T(x)
串行接口8x3.81端子
LED 指示灯PWR 电源指示灯,RUN运行指示灯,16个串口收发指示灯
按键1个出厂复位按键 RESET
电源需求输入电压DC 12-36V
功耗最大输入功耗:3W
机械特性外壳IP30 防护等级
重量550g
安装方式导轨式/壁挂式安装
尺寸(长x宽x高)135mmx100mmx49mm(不含安装件)
传输距离RS-485/4221200m
工作环境储存温度-40~85°C
工作温度-40~85°C
相对湿度5%~95%(无凝结)
支持协议ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS
工作模式Modbus TCP Server、Modbus TP Client
串口参数接口类型RS-485、RS-422
波特率300-115200bps
校验位None、0dd、Even、Mark、Space
数据位7、8
停止位1、2
认证标准EMCEN 55032/24
EMICISPR 32,FCC Part 15B class A
EMS

IEC61000-4-2 ESD 接触6KV,空8KV

EC61000-4-3 RS 3V/m

IEC61000-4-4 EFT 电源2KV,信号1KV

IEC61000-4-5 Surge 电源2KV,信号1KV

IEC61000-4-6 CS 3V/m


订购信息:

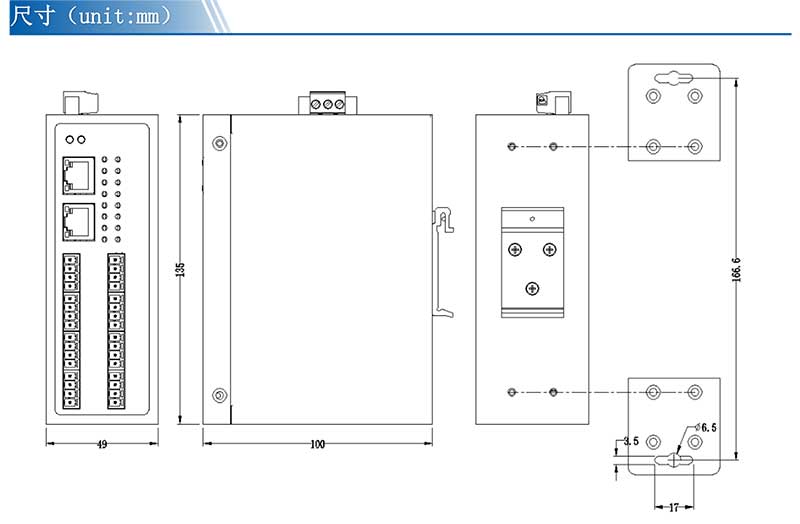

产品尺寸:


UT-D6808MT-SW-IGW产品简介

文件大小:502KB

适用产品:UT-D6808MT-SW-IGW

更新日期:2024-09-23

版本号:V1.0
