产品名称:PCI-E转4口RS-485/422多串口卡
规格型号:UT-7924
连接类型:DR44母头1个,排线DR44公头转4口DB9
总线:PCI-E
RS-422信号:T/R+、T/R-、RXD+、RXD-、GND
RS-485信号:Data+(A) 、Data-(B) 、GND
产品概述:
UT-7924是PCI-E转四口RS-485/422串口卡,能够将单端的PCI-E信号转换为RS-485/422信号,带有快速的瞬态抑制保护器,此保护器被设计用来保护RS-485/422接口,采用当今先进的TVS管,正常情况下TVS管呈高组状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而将其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效的抑制闪电(LIGHTNING)和ESD,提供信号线600W的雷击浪涌保护,以及各种原因在线路上产生的浪涌和瞬态过压,并且极小的极间电容保证了RS-485/422的高速传输。
产品参数:
硬件接口 | 连接类型 | DR44母头1个,排线DR44公头转4口DB9 |
总线 | PCI-E | |
信号 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
RS-485 | Data+(A) 、Data-(B) 、GND | |
传输速率 | 300bps-921.6Kbps | |
数据位 | 5、6、7、8 | |
停止位 | 1、2 | |
校验位 | 支持奇、偶、无校验、空白0、标志1 | |
流控制 | RTS/CTS XON/XOFF | |
工作温度 | -40℃~85℃ | |
接口保护 | RS-485/422接口信号线600W的浪涌防护 | |
支持系统 | Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/NT4.0以及Linux | |
保修期 | 3年 |
订购信息:
型号 | UT-7924 | |
信号/接口 | PCI-E | Universal |
RS-485/422 | √ | |
端口数量 | PCI-E | 1 |
RS-485/422 | 4 | |
接口保护等级 | RS-485/422 | 600W浪涌保护 |
通讯速率 | 300bps-921.6kbps | |
使用环境 | 温度 | -40/85℃ |
湿度 | 5-95% | |
电源 | 无源 |

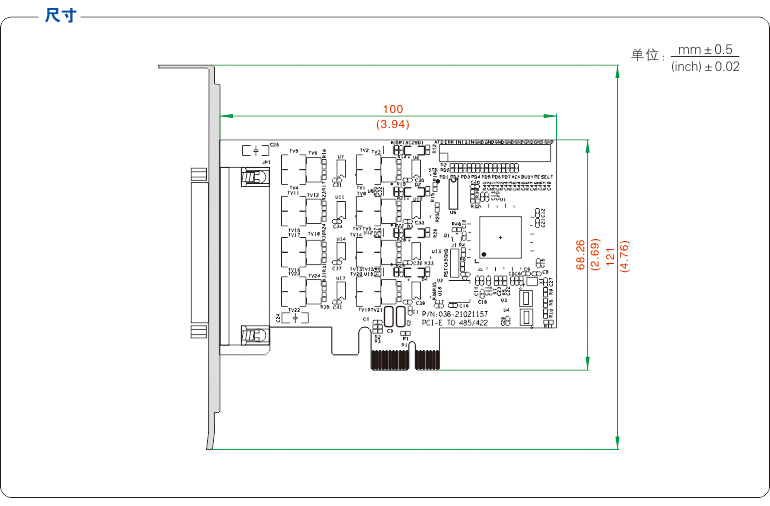

产品尺寸:
连接器和信号:
