工业级PCI-E高速多串口转接扩展卡_UT-7922A PCI-E转2口RS-485/422多串口卡

UT-7922A PCI-E转2口RS-485/422多串口卡

产品名称:PCI-E转2口RS-485/422多串口卡
规格型号:UT-7922A
连接类型:DB9公头2个
总线:PCI-E
RS-422信号:T/R+、T/R-、RXD+、RXD-、GND
RS-485信号:Data+(A) 、Data-(B) 、GND

产品概述:

UT-7922A是PCI-E转两口RS-485/422串口卡,能够将单端的PCI-E信号转换为RS-485/422信号,带有快速的瞬态抑制保护器,此保护器被设计用来保护RS-485/422接口,采用当今先进的TVS管,正常情况下TVS管呈高组状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而将其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效的抑制闪电(LIGHTNING)和ESD,提供信号线600W的雷击浪涌保护,以及各种原因在线路上产生的浪涌和瞬态过压,并且极小的极间电容保证了RS-485/422的高速传输。


产品参数:

产品参数
硬件接口连接类型DB9公头2个
总线PCI-E
信号RS-422T/R+、T/R-、RXD+、RXD-、GND
RS-485Data+(A) 、Data-(B) 、GND
传输速率300bps-921.6Kbps
数据位5、6、7、8
停止位1、2
校验位支持奇、偶、无校验、空白0、标志1
流控制RTS/CTS XON/XOFF
工作温度-40℃~85℃
接口保护RS-485/422接口信号线600W的浪涌防护
支持系统

WIN 98/2000/2003/XP/VISTA/2008/7/2012/8/81/2016/10/11/2019/NT4.0/ Linux


订购信息:

订购信息
型号UT-7922A
信号/接口PCI-EUniversal
RS-485/422
端口数量PCI-E1
RS-485/4222
接口保护等级RS-485/422600W浪涌保护
通讯速率300bps-921.6kbps
使用环境温度-40/85℃
湿度5-95%
电源无源

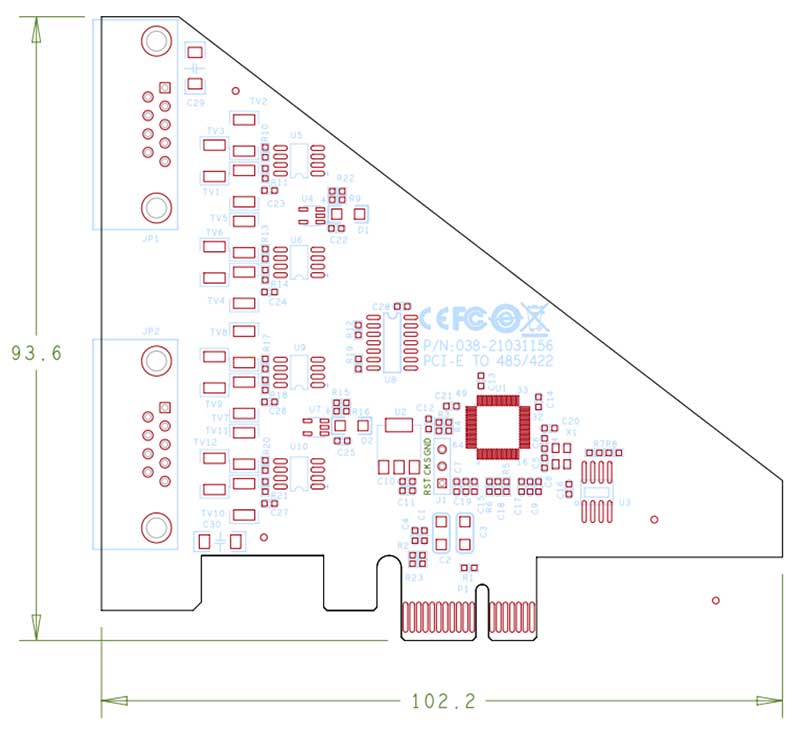

产品尺寸:


UT-7922A驱动

文件大小:38134KB

适用产品:UT-7922A

更新日期:2024/4/24

版本号:V 1.0

UT-7922A说明书

文件大小:487KB

适用产品:UT-7922A

更新日期:2024-010-23

版本号:V 1.0
