UT-7704 PCI转4口RS-232多串口卡

UT-7704 PCI转4口RS-232多串口卡

产品名称:PCI转4口RS-232多串口卡
规格型号:UT-7704
连接类型:DB9公头2个,排线DB9公头2个
总线:PCI
RS-232信号:RXD、TXD、GND、RTS、CTS

产品概述:

UT-7704是PCI转四口RS-232串口卡,能够将单端的PCI信号转换为RS-232信号,带有快速的瞬态抑制保护器,此保护器被设计用来保护RS-232接口,采用当今先进的TVS管,正常情况下TVS管呈高组状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而将其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效的抑制闪电(LIGHTNING)和ESD,提供TX/RX 600W的雷击浪涌保护,以及各种原因在线路上产生的浪涌和瞬态过压,并且极小的极间电容保证了RS-232的高速传输。


规格参数:

规格参数
硬件接口连接类型DB9公头2个,排线DB9公头2个
总线PCI
信号RS-232DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、RI
传输速率300bps-115.2Kbps
数据位5、6、7、8
停止位1、2
校验位支持奇、偶、无校验、空白0、标志1
流控制RTS/CTS XON/XOFF
工作温度-20℃~75℃
接口保护RS-232接口信号线600W的浪涌防护
支持系统

Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/NT4.0以及Linux

保修期3年


>>>订购信息:


订购信息
型号信号/接口端口数量接口保护等级通讯速率使用环境电源
PCIRS-232PCIRS-232RS-232温度湿度
UT-7704UniversalDB914600W浪涌保护300bps-115.2kbps-25/70℃5-95%无源

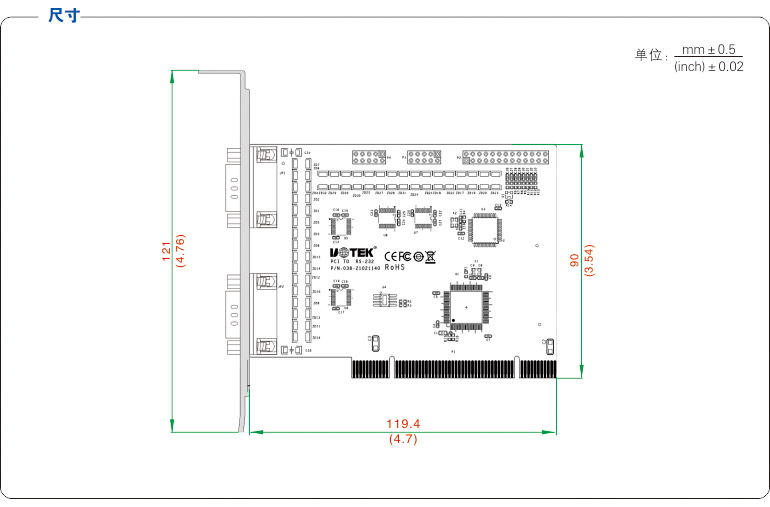

产品尺寸:



引脚信号:


UT-7704驱动

文件大小:38134KB

适用产品:UT-7704

更新日期:2024/4/24

版本号:V 1.0

UT-7704说明书

文件大小:1.27MB

适用产品:UT-7704

更新日期:2024/2/1

版本号:V 1.0
