UT-732I PCI转2口RS-485/422光电隔离高速多串口卡

产品名称:PCI转2口RS-485/422光电隔离高速多串口卡
规格型号:UT-732I
连接类型:DR44母头 1个
总线:32 bit Universal PCI
RS-422信号:T/R+、T/R-、RXD+、RXD-、GND
RS-485信号:Data+(A) Data-(B) GND

产品概述:

UT-732I光电隔离型PCI转换卡、兼容RS-422、RS-485标准,能够将单端的PCI信号转换为平衡差分的RS-422/RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带雷击保护,此保护器被设计用来保护RS-422/RS-485接口,可以有效地抑制闪电(LIGHTNING)和ESD,提供每线2KV的雷击浪涌保护,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。


产品特性:

● 连接类型:DR44母头 1个

● 总线:32 bit Universal PCI

● 信号:

     RS-422:T/R+、T/R-、RXD+、RXD-、GND

     RS-485:Data+(A)   Data-(B) GND

● 传输速率:300Bps-921.6Kbps

● 数据位:5、6、7、8

● 停止位:1、1.5、2

● 校验位:None、Even、odd、Space、Mark

● 流控制:RTS/CTS  XON/XOFF

● 工作温度:-40℃~85℃

● 光电隔离:隔离电压2500Vrms  500DC连续专用DC/DC模块

● 接口保护:RS-422、RS-485接口2KV雷击的浪涌保护、 ±15KV静电保护

● 传输距离:RS-485/422通信距离可达1.2Km

● 支持系统:Win98/2000、WinXP/2003/Vista/2008/Win7/8/8.1/10 32/64、DOS/Linux 2.4/2.6


订购信息:

订购信息
型号UT-723I
信号/接口PCIUniversal
RS-485/422DR44
端口数量PCI1
RS-485/4222
接口保护等级RS-485/422±15KV ESD
通讯速率300bps-921.6kbps
使用环境温度-25/70℃
湿度5-95%
电源无源

备注:以上产品配件为转换线端子。

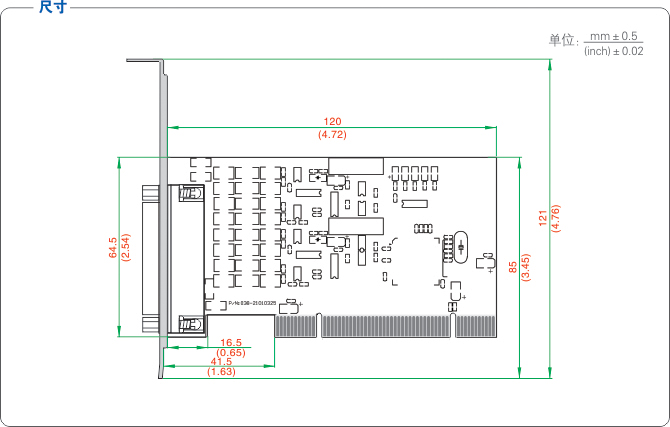

产品尺寸:



连接器和信号


UT-732I驱动

文件大小:3372KB

适用产品:UT-732I

更新日期:2024/4/25

版本号:V 1.0

UT-732I规格书

文件大小:263KB

适用产品:UT-732I

更新日期:2019/1/3

版本号:V 1.0

UT-732I说明书

文件大小:1.50MB

适用产品:UT-732I

更新日期:2017/7/1

版本号:V 1.0
