产品名称:商业级袖珍型RS-232转RS-485接口转换器
规格型号:UT-2201-PCBA
接口特性:接口兼容EIA/TIA的RS-232C、RS485标准
电气接口:RS-232端DB9孔型连接器,RS-485端DB9针型连接器,配接线柱(可选)
工作方式:异步半双工差分传输
产品概述:
本产品外形采用DB-9/DB-9 通用转接插头,其中,T/R+、T/R-代表收发A+、B-,VCC代表备用电源输入, GND 代表公共地线。点到点、点到多点、半双工通信接两根线(T/R+、T/R-), 接线原则“发/收+”接对方的“发/收+”、“发/收-”接对方的“发/收-”。RS-485 半双工模式接线时,将T/R+(发/收+)接对方的A+、T/R-,(发/收-)接对方的B-。
规格参数:
● 接口特性:接口兼容EIA/TIA的RS-232C、RS485标准
●电气接口:RS-232端DB9孔型连接器,RS-485端DB9针型连接器,配接线柱(可选)
●工作方式:异步半双工差分传输
●传输介质:双绞线或屏蔽线
●传输速率:300bps-115.2Kbps
● 外形尺寸:62.5mmX31mmX12.5mm
●使用环境:-25℃ 到 70℃,相对湿度为5%到95%
●传输距离:1,200米(RS-485端) 5米(RS-232端)
●保护等级:RS-485接口每线600W的雷击浪涌保护
RS-232C引脚分配:
DB9 Female(PIN) | RS-232C 接口信号 |
1 | 保护地 |
2 | 发送数据SOUT(TXD) |
3 | 接收数据SIN(RXD) |
4 | 数据终端准备DTR |
5 | 信号地GNG |
6 | 数据装置准备DSR |
7 | 请求发送RTS |
8 | 清除发送CTS |
9 | 响铃指示RI |
RS-485输出信号及接线端子引脚分配:
DB9 Male(PIN) | 输出信号 | RS-485半双工接线 |
1 | T/R+ | RS-485(A+) |
2 | T/R- | RS-485(B-) |
3 | N/C | 空 |
4 | N/C | 空 |
5 | GND | 地线 |
6 | VCC | +5V备用电源输入 |

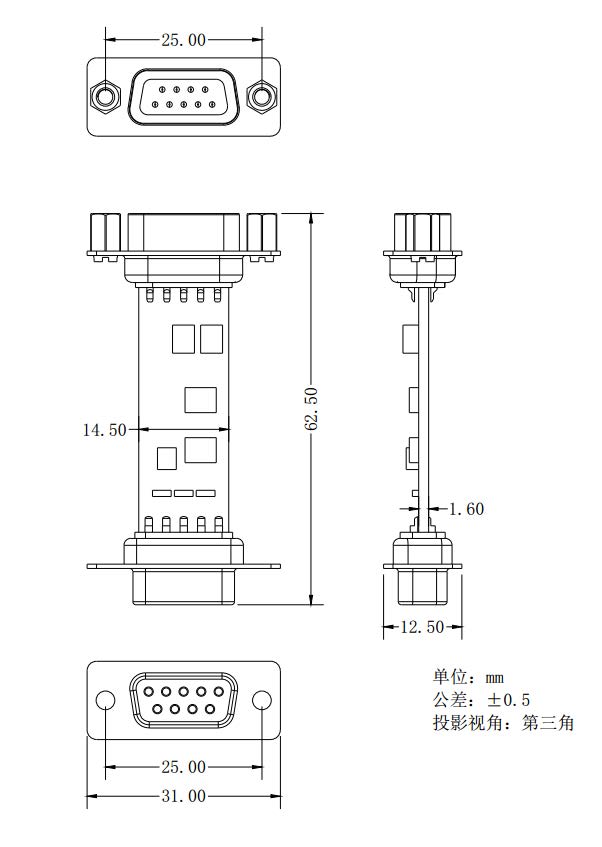

产品尺寸:
