UT-2127 RS-232转RS-485/422无源光电隔离防雷转换器

产品名称:RS-232转RS-485/422无源光电隔离防雷转换器
规格型号:UT-2127
接口特性 :接口兼容EIA/TIA的RS-232CRS-485RS-422标准
保护等级 :RS-422、RS-485接口±15KV ESD保护,接口每线600W的雷击浪涌保护
隔离度 :隔离电压2500Vrms 500DC连续
工作方式 :异步半双工或异步全双工

产品概述:

UT-2127无源光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带有快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-422/RS-485接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING)和ESD,提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连,RS-422、RS-485端通过六位接线柱为输出端。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等),无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换,即插即用。确保适合一切现有的通信软件和接口硬件,不需要对以前的基于RS-232的工作方式作任何软件的修改。

产品特性:

● 接口特性 :接口兼容EIA/TIA的RS-232CRS-485RS-422标准

● 电气接口 :RS-232接口输入DB9母头的连接器,RS-422/RS-485接口六位接线柱为输出端

● 保护等级 :RS-422、RS-485接口±15KV ESD保护,接口每线600W的雷击浪涌保护

● 隔离度 :隔离电压2500Vrms  500DC连续

● 工作方式 :异步半双工或异步全双工

● 传输介质 :双绞线或屏蔽线

● 传输速率 :115.2K bps 到300米

                      38.4K bps 到 600米

                      9600 bps 到 1200米

● 外形尺寸 :61mm×41mm×21mm

● 使用环境 :-40℃ 到 85℃,相对湿度为5%到95%,无凝露


订购信息:

订购信息
型号UT-2127
信号/接口RS-232DB9母头
RS-485接线端子
RS-422
接口保护等级RS-485/422±15KV ESD/600W浪涌
通讯速率300bps-115.2kbps
使用环境温度-40℃ ~85℃
温度5-95%
电源无源
有源可外加5-12VDC

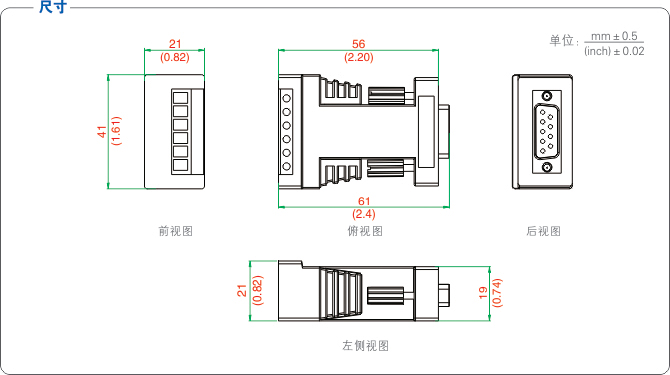

产品尺寸:

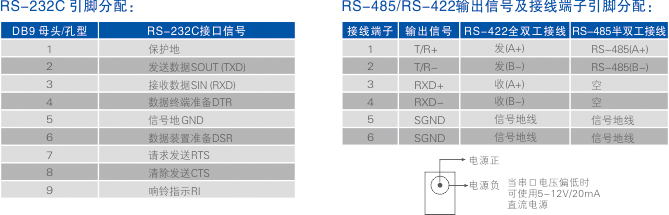

连接器和信号:


UT-2127规格书

文件大小:247KB

适用产品:UT-2127

更新日期:2019/6/29

版本号:V 1.0

UT-2127说明书

文件大小:1.26MB

适用产品:UT-2127

更新日期:2018/5/25

版本号:V 1.0
