产品名称：光纤收发器
规格型号：UT-2602-220
网口数量：2路10/100Base-T(X)以太网口和1路100Base-FX光口
光口：支持SC/FC/ST/SFP、单模/多模可选
电口：支持10/100Mbps、全/半双工自适应
产品等级：工业级
产品概述：
UT-2602-220系列是百兆网络光纤收发器，提供2路10/100Base-T(X)以太网口和1路100Base-FX光口；用于以太网口与光缆数据通讯，是最适合智能化小区或光纤到桌面的连接器。
该系列产品支持-40~85℃工作和良好的EMC电磁兼容性能，保证在恶劣的环境中正常工作，该系列将网络传输的距离极大的延长，可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联，为视频监控、金融、教育等行业组建网络提供经济有效、安全可靠的解决方案。
产品特性：
● 采用优质的光电一体化模块提供良好的光特性和电气特性，保证数据传输可靠，工作寿命长
● 支持全双工或半双工模式，并带有自动协商能力
● 10/100Mbps自动适应
● 网口支持全自动交叉识别，无需手动操作开关
● 即插即用，方便使用
● 工作温度：-40℃～85℃
● 电压输入：110/220VAC(88~264VAC)/50-60Hz or 110/220VDC (88~264VDC)
规格参数：
| 协议标准 | 协议 | IEEE802.3、IEEE802.3U、IEEE802.3x |
| 接口 | 光纤端口 | 1路100Base-FX端口(可选SC、ST、FC、SFP接口) |
| RJ45端口 | 2路10/100Base-TX端口，自动侦测，全/半双工MDI/MDI-X自适应 | |
| LED指示灯 | PWR电源灯，FDX光纤指示灯，RJ45指示灯 | |
| 纤芯直径 | 多模 | 50/125、62.5/125 |
| 单模 | 8.3/125、9/125、10/125 | |
| 传输距离 | 超五类双绞线 | 100m |
| 单模(光纤跳线) | 1310nm 20/40/60Km 1550nm 80/100/120Km | |
| 多模(光纤跳线) | 1310nm 2Km | |
| 交换性能 | 转发速率 | 148810pps |
| 传输模式 | 存储转发 | |
| MAC地址空间 | 1K | |
| 缓存空间 | 0.5Mbit | |
| 背板带宽 | 1.2G | |
| 电源需求 | 输入电压 | 110/220VAC(88~264VAC)/50-60Hz or 110/220VDC (88~264VDC) |
| 功耗 | 设备额定功率为5W | |
| 接口端子 | 1个可插拔的3针接线端子 | |
| 机械特性 | 外壳 | IP40防护等级 |
| 重量 | 560g | |
| 安装方式 | 导轨式安装或壁挂式安装 | |
| 机械尺寸 | 100mm×85mm×47mm | |
| 包装尺寸 | 190mm x182mm x 65mm | |
| 工作环境 | 工作温度 | -40℃～85℃ |
| 存储温度 | -40℃ ~ 85℃ | |
| 相对湿度 | 0~95%（无凝露） | |
| 行业标准 | EMI | FCC Part 15 Subpart B classA, EN55022 class A |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) |
指标参数：
| 指标参数 | 100Base-X | ||||
| 多模 | 单模 | ||||
| 双纤发射接收波长 | 1310 | 1310 | 1310 | 1550 | |
发送单纤 （T型号） | 发送波长nm | 1310 | 1310 | 1310 | 1490 |
| 接收波长nm | 1550 | 1550 | 1550 | 1550 | |
接收单纤 （R型号） | 发送波长nm | 1550 | 1550 | 1550 | 1550 |
| 接收波长nm | 1310 | 1310 | 1310 | 1490 | |
| 传输距离km | 2 | 20 | 40 | 80 | |
| 发射功率dBm | -15~-8 | -15~-8 | -5~0 | -5~0 | |
| 接收灵敏度dBm(≤) | -32 | -34 | -34 | -34 | |
| 光饱和度dBm | -3 | -3 | -3 | -3 | |
| 光损耗度dBm/km | 0.5 | 0.5 | 0.3 | 0.25 | |
| 电口数据收发速率 | 10/100Mbps | ||||
订购信息：
| 产品型号 | 接口描述 | 光口类型 | |
| 10/100Base-T(X) | 100Base-FX | ||
| UT-2602SM-SC-220 | 2路 | 1路 | 单模双纤SC |
| UT-2602SM-ST-220 | 2路 | 1路 | 单模双纤ST |
| UT-2602SM-FC-220 | 2路 | 1路 | 单模双纤FC |
| UT-2602MM-SC-220 | 2路 | 1路 | 多模双纤SC |
| UT-2602MM-ST-220 | 2路 | 1路 | 多模双纤ST |
| UT-2602MM-FC-220 | 2路 | 1路 | 多模双纤FC |
| UT-2602P--220 | 2路 | 1路 | SFP插槽 |
备注：
1、可选单纤光纤收发器，如果产品在“SM”或“MM”前增加“R”(接收端)或“T”(发送端)，如UT-2602RSM-SC-220是指单模单纤，SC接头，20KM，更多配置可咨询市场部。
2、产品的后缀“220“表示为电源110/220VAC/DC（88~264VAC/DC）输入。

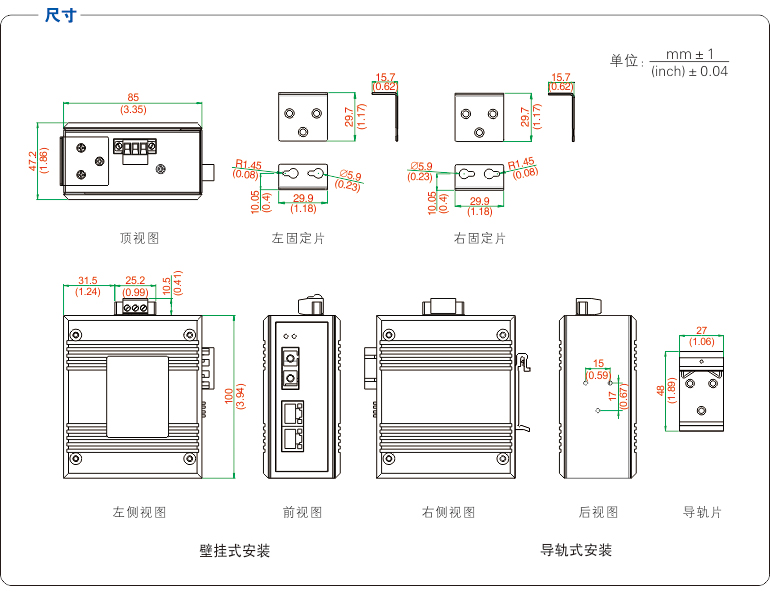

产品尺寸：
