产品名称：光纤收发器
规格型号：UT-2601-220
网口数量：1路10/100Base-TX以以太网口、1路100Base-FX光口
光口：支持SC/FC/ST、单模/多模可选
电口：支持10/100M、全/半双工自适应
产品等级：工业级
产品概述：
UT-2601-220系列是百兆网络光纤收发器，提供1路10/100Base-TX以太网口和1路100Base-FX光口；用于以太网口与光缆数据通讯，是最适合智能化小区或光纤到桌面的连接器。
该系列产品支持-40~85℃工作和良好的EMC电磁兼容性能，保证在恶劣的环境中正常工作，该系列将网络传输的距离极大的延长，可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联，为视频监控、金融、教育等行业组建网络提供经济有效、安全可靠的解决方案。
产品特性：
● 采用优质的光电一体化模块提供良好的光特性和电气特性，保证数据传输可靠，工作寿命长
● 支持全双工或半双工模式，并带有自动协商能力
● 10Mbps，100Mbps自动适应
● 网口支持全自动交叉识别
● 即插即用，方便使用
● 超宽工作温度：-40℃～85℃
● 可灵活支持各种光纤接口（SC、ST、FC、SFP接口）
规格参数：
| 协议标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX和100Base-FX | |
| 接口 | 光纤端口 | 1路100Base-FX端口(可选SC、ST、FC、SFP接口) |
| RJ45端口 | 1路10/100Base-TX端口，自动侦测，全/半双工MDI/MDI-X自适应 | |
| 拔码开关 | 10M/100M速率选择开关，DPX2光口工作状态选择开关，DPX1电口工作状态选择开关，LFP光口和电口连接状态检测开关 | |
| LED指示灯 | PWR电源灯，FDX光纤指示灯，DPX2光口全/半双工指示灯，DPX1电口全/半双工指示灯，RJ网络指示灯 | |
| 传输距离 | 超五类双绞线 | 100m |
| 单模(光纤跳线) | 1310nm 20/40/60Km 1550nm 80/100/120Km | |
| 多模(光纤跳线) | 1310nm 2Km | |
| 交换性能 | 转发速率 | 148810pps |
| 传输模式 | 直接转发 | |
| MAC地址空间 | 1K | |
| 缓存空间 | 288Kb | |
| 最大帧长 | 9K | |
| 电源需求 | 输入电压 | 110/220V AC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) |
| 功耗 | 空载 | 3.2 W@220VAC |
| 满负载 | 4.3 W@220VAC | |
| 接口端子 | 1个可插拔的3针接线端子 | |
| 机械特性 | 外壳 | IP40防护等级 |
| 重量 | 560g | |
| 安装方式 | 导轨式安装或壁挂式安装 | |
| 尺寸 | 100mm×85mm×47.2mm | |
| 包装尺寸 | 190mmx182mmx65mm | |
| 工作环境 | 工作温度 | -40℃~85℃ |
| 存储温度 | -40℃~85℃ | |
| 相对湿度 | 0~95%（无凝露） | |
| 行业标准 | EMI | FCC Part 15 Subpart B classA, EN55022 class A |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) | |
指标参数：
| 指标参数 | 100Base-X | ||||
| 多模 | 单模 | ||||
| 双纤发射接收波长 | 1310 | 1310 | 1310 | 1550 | |
发送单纤 （T型号） | 发送波长nm | 1310 | 1310 | 1310 | 1490 |
| 接收波长nm | 1550 | 1550 | 1550 | 1550 | |
接收单纤 （R型号） | 发送波长nm | 1550 | 1550 | 1550 | 1550 |
| 接收波长nm | 1310 | 1310 | 1310 | 1490 | |
| 传输距离km | 2 | 20 | 40 | 80 | |
| 发射功率dBm | -15~-8 | -15~-8 | -5~0 | -5~0 | |
| 接收灵敏度dBm(≤) | -32 | -34 | -34 | -34 | |
| 光饱和度dBm | -3 | -3 | -3 | -3 | |
| 光损耗度dBm/km | 0.5 | 0.5 | 0.3 | 0.25 | |
| 电口数据收发速率 | 10/100Mbps | ||||
例如：UT-2601RSM-SC-40-220，其中-R-为接收单纤，-SM-为单模，-SC-光纤接口类型为SC头，-40-传输公里数为40km
订购信息：
| 产品型号 | 接口描述 | 光口类型 | |
| 10/100Base-T(X) | 100Base-FX | 100Base-FX | |
| UT-2601SM-SC-220 | 1路 | 1路 | SC光口 |
| UT-2601MM-SC-220 | 1路 | 1路 | SC光口 |
备注：
1、以上产品的光口类型默认为SC接口，另可选ST/FC接口，更多配置可咨询市场部。
2、产品的后缀“220“表示为电源110/220VAC/DC（88~264VAC/DC）输入。

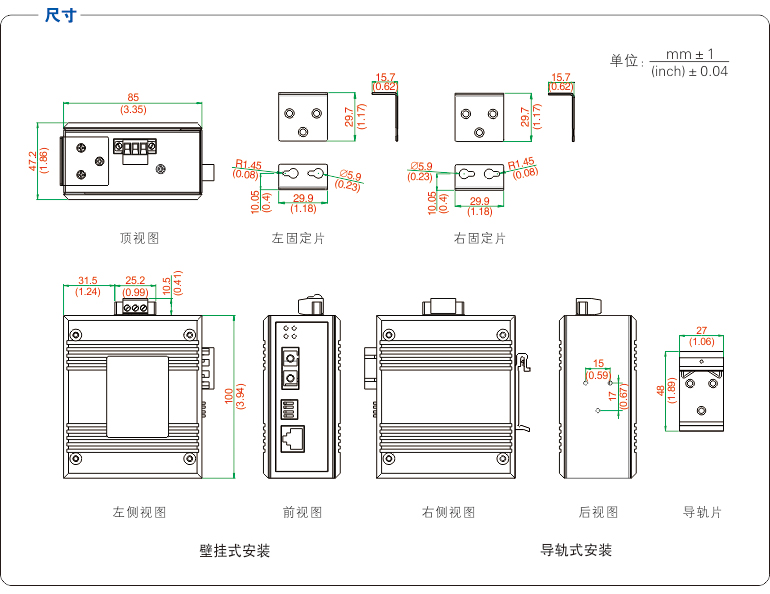

产品尺寸：
