UT-2530E 光电隔离RS-232/485/422转RS-485/422防护型转换器

产品名称:光电隔离RS-232/485/422转RS-485/422防护型转换器
规格型号:UT-2530E
工作方式:异步半双工(RS-485)或异步全双工(RS-422)通用,无需跳线设置
光电隔离:光电隔离加强型(隔离电压2.5KVrms /500VDC绝缘),专用DC/DC模块

产品概述:

UT-2530E工业级光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,金属铝外壳,具有防护等级高,防水性能好,接口采用防水性能的航空插座, 即插即用。有较强抗电磁干扰,适用于炼油、石化厂,加油站、加气站、矿井等恶劣应用环境中。外壳防护等级高达IP67。


规格参数:

● 兼容RS-232、RS-485、RS-422 TIA/EIA标准;

● 通信速率:300bps-115.2Kbps;

● 工作电源:9-48VDC/350mA;

● 能够连接128个RS-485或RS-422接口设备;

● 通讯距离:5,000米(9,600bps);

● 工作方式:异步半双工(RS-485)或异步全双工(RS-422)通用,无需跳线设置;

● 光电隔离加强型(隔离电压2.5KVrms /500VDC绝缘),专用DC/DC模块。;

● 信号接口:RS-232/485/422端口 (差模/共模):8/20us , 3KA ,±5次,每次间隔;

● 电源端口(差模/共模):8/20us,5KA 、±5次,每次间隔;

● 电气接口:采用防水型航空接头;

● 外壳防护等级:IP67;

● 传输介质:双绞线或屏蔽线;

● 外形尺寸:151mm×108mm×61mm;

● 使用环境:-40℃ 到 85℃,相对湿度为5%到95%;


订购信息:

订购信息
型号UT-2530E
信号/接口RS-262航空接头
RS-485航空接头
RS-422航空接头
接口保护等级RS-232/485/422±15KV ESD/3KA雷击
电源5KV雷击ESD
通讯速率300bps-115.2kbps
使用环境温度-40/85℃
湿度5-95%
电源有源12-48VDC

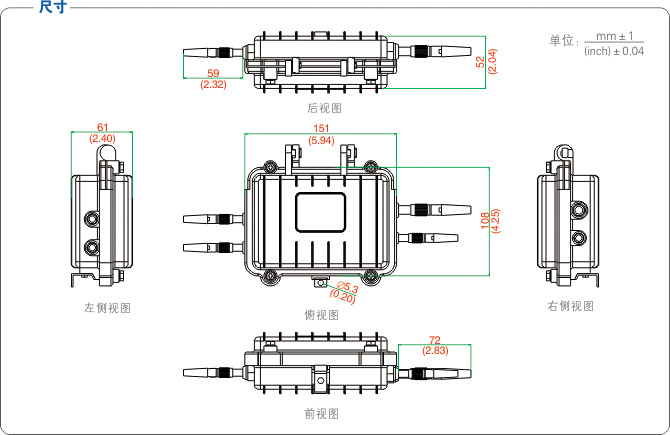

产品尺寸:

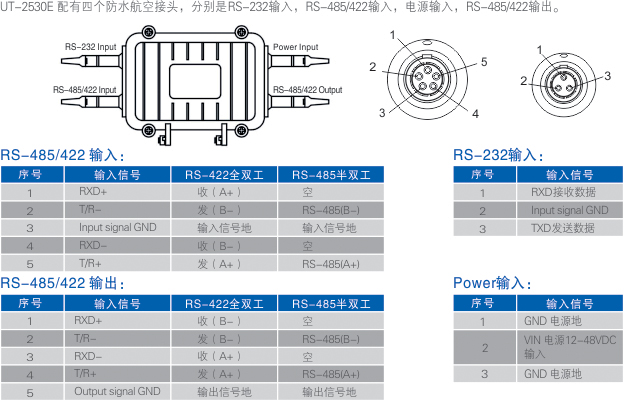

电气接口说明:

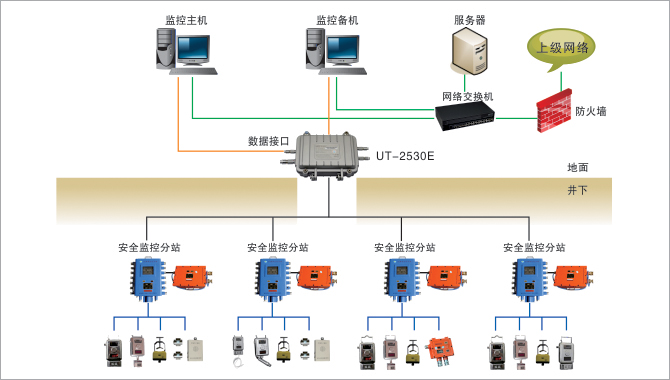

应用领域示意图:
