UT-203A 袖珍型RS-232转RS-485/422接口转换器

产品名称:UT-203A 袖珍型RS-232转RS-485/422接口转换器
规格型号:UT-203A
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 标准
电气接口:RS-232 端 DB9 孔型连接器,RS-485/422 端DB9 针型连接器,配接线柱
工作方式:异步全双工、半双工差分传输自动选择,无需跳线设置

产品概述:

为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信,必须进行标准串行接口的相互转换。转换器兼容RS-232C、RS-485、RS-422标准,能够将单端的RS-232信号转换为平衡差分的RS-485或RS-422信号,转换器将RS-232通信距离延长至1.2公里,无需外接电源采用独特的"RS-232电荷泵"驱动,不需要靠初始化RS-232串口可得到电源, 内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等), 无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换,从而保证了在RS-232全双工、半双工方式下编写的程序无需更改便可在RS-422/485方式下运行,确保适合现有的操作软件和接口硬件,转换器传输速率300-115.2Kbps. 都可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络, 实现多机应答通信。广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。


产品特性:

●接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 标准

●电气接口:RS-232 端 DB9 孔型连接器,RS-485/422 端DB9 针型连接器,配接线柱

●工作方式:异步全双工、半双工差分传输自动选择,无需跳线设置

●传输介质:双绞线或屏蔽线

●传输速率:300bps-115.2Kbps

●外形尺寸:63mmx33mmX17mm

●使用环境:-25℃ 到70℃,相对湿度为5%到 95%

●传输距离:1.200米(RS-485端)5米(RS-232端)


订购信息:

订购信息
型号UT-203
信号/接口RS-232DB9母头
RS-485DB9公头
RS-422DB9公头
接口保护等级RS-485/422±15KV ESD
通讯速率300bps-115.2kbps
使用环境温度-25/70℃
湿度5-95%
电源无源

备注:以上产品配件为接线端子。

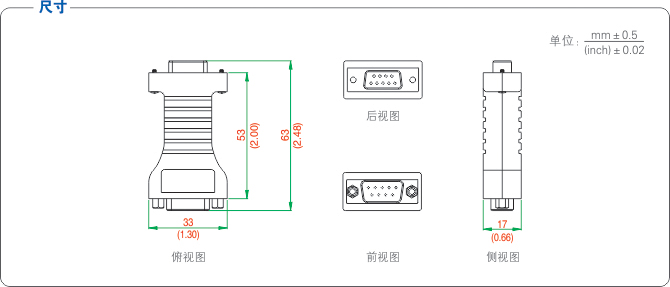

产品尺寸:

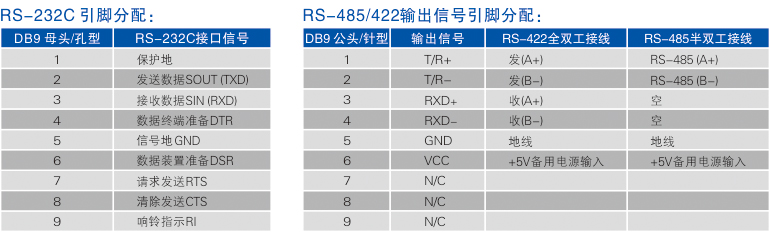

连接器和信号:

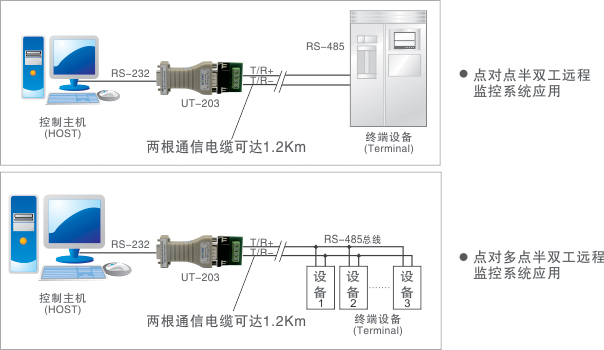

应用领域示意图:
