光电隔离型工业转换器_UT-206 高性能RS-232转RS-485/422光电隔离转换器

UT-206 高性能RS-232转RS-485/422光电隔离转换器

产品名称:光电隔离转换器
规格型号:UT-206
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 标准
电气接口:RS-232 接口输入 DB9 母头的连接器,RS-422/RS-485接口输出 DB9 公头的连接器
保护等级:RS-422、RS-485 接口每线 600W 的雷击浪涌保护
隔离度:隔离电压 2500Vrms 500DC 连续
工作方式:异步半双工或异步全双工

产品概述:

 UT-206光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-422/RS-485接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING),提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连,RS-422、RS-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等),无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换,即插即用. 确保适合一切现有的通信软件和接口硬件,不需要对以前的基于RS-232的工作方式任何软件的修改。

UT-206光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接32个RS-422或RS-485接口设备,数据通讯速率300-115.2KBPS,带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。


产品参数:

产品参数
接口特性接口兼容EIA/TIA的RS-232C、RS-485 /RS-422标准
电气接口RS-232接口输入DB9母头的连接器,RS-422/RS-485接口输出DB9公头的连接器
保护等级RS-422、RS-485接口每线600W的雷击浪涌保护
隔离度隔离电压2500Vrms  500DC连续
工作方式异步半双工或异步全双工
信号指示三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD)
传输介质双绞线或屏蔽线
传输速率

115.2Kbps 到300m

38.4Kbps 到 600m

9600bps 到 1.2Km

外形尺寸113mm×55mm×25mm
使用环境温度-25℃ ~ 70℃
湿度5~95%
传输距离0-1,200米(115200bps-9600bps)


订购信息:

订购信息
型号UT-206
信号/接口RS-232DB9母头
RS-485DB9公头
RS-422DB9公头
接口保护等级RS-232±15KV ESD
RS-485/422±15KV ESD/600W浪涌
通讯速率300bps-115.2kbps
使用环境温度-25/70℃
湿度5-95%
电源有源9-24VDC

备注:以上产品配件为电源串口线接线端子。

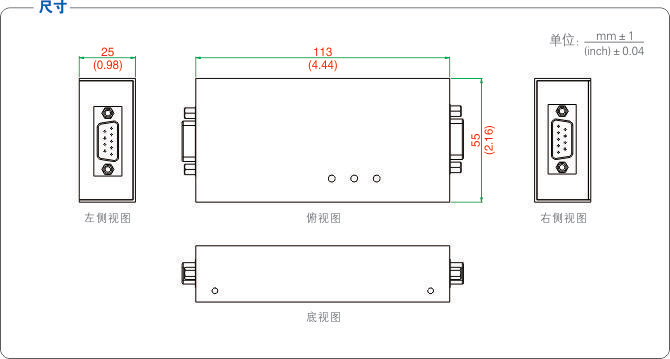

产品尺寸:

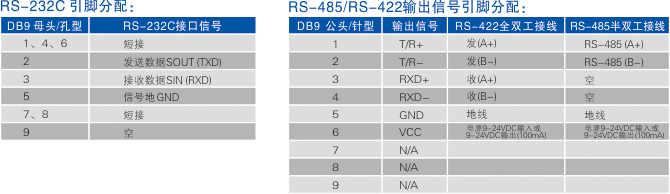

连接器和信号:



UT-206规格书

文件大小:308KB

适用产品:UT-206

更新日期:2014/4/14

版本号:V 1.0

UT-206说明书

文件大小:157KB

适用产品:UT-206

更新日期:2022/8/17

版本号:V 1.0
