产品名称：以太网交换机
产品型号：UT-RT6324U
传输速率：千兆
网络管理：网管
端口数量：8+16
应用层级：三层
应用等级：工业级
产品概述：
UT-RT6324U 系列千兆三层网管型交换机，支持8个 M12 千兆电口和 16 个M12 百兆 POE 电口，适用于 PIS系统中，主干网为千兆聚合(或可配置千兆环网)以太网传输的系统使用。整机采用工业级芯片及专用接口，多层板设计和完备的接口保护，有效地保证整机的可靠性。采用独特的工业级设计与工艺，适合于车载恶劣环境应用。
产品特性：
轨道交通行业，满足 EN50155 要求三层网管型工业以太网交换机
具备 16个 10/100Mbps M12 电曰，支持 POE 供电
具备8个10/100/1000Mbps M12 电口，其中4个支持 BYPASS 功能
G1和 G3 为一组 Bypass，G2 和 G4 为一组 Bypass 功能，防止供电故障导致的通信中断
MAC地址表 16K
SNMPv1/v2c/v3 用于不同级别的网络管理
端口镜像可对数据进行分析和监视，便于在线调试
Qos 允许实时流量分类和优先级
LLDP 可实现自动拓扑发现，便于可视化管理
DHCP 服务器和 DHCP 客户端可用于分配不同策略的IP 地址
文件管理便于对设备快速配置和在线升级
日志管理记录了开机、操作、连接、错误帧阈值告警、以太网接口线路侦测等信息，重要事件可通过 trap 上报 PIS 控制器(是否开启此功能及 PIS 控制器地址可以设置)
端口统计可用于端口实时流量统计
ARP 可用于 MAC 地址解析
用户密码可对用户分级管理，提高设备管理安全性
防攻击控制、ACL和 802.1X认证可增强网络的灵活性和安全性
风暴抑制可抑制广播、未知组播和未知单播
SSHD 配置可实现加密传输数据、防止 DNS 和 IP 欺骗
TELNET 配置和 HTTPS 配置可保证数据的访问安全
VLAN 可通过设置虚拟局域网来简化网络规划
端口汇聚可增加网络带宽，增强网络连接的可靠性，聚合是否启用可配置，且聚合口失效具有自动保护机制
带宽管理能合理分配网络带宽，防止不可预知的网络状态
端口隔离可实现统- VLAN 问的端口隔离，可节约 Vlan 资源
Pim-SM,IGMP 侦听和查询和静态组播可用于过滤组播流量，以节约网络带宽，并具备动态组播组成员保护机制
UT-Ring 和 STP/RSTP/MSTP 可实现网络冗余，防止网络风暴
VRRP、RIP、OSPF 可实现动态路由配置
通过 Ping、Traceroute、端口环回可进行网络诊断和故障排査
支持环路检测功能，防止误操作导致网络环路并进一步导致网络风暴
支持三层速转发，NAT 交换带宽支持在 30M 以上
产品参数：
| 交换机功能 | 标准和协议 | IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.1P、IEEE802.10、JEEE 802.1D、JEEE 802.1S、IEEE 802.1W、IEEE 802.1X、IEEE 802.3ab、IEEE 802 3Z、IEEE 802.3ad、IEEE 802.1ab、IEEE 802.3 af、 IEEE 802.3 at |
| 管理功能 | SNMP v1/v2c/v3 集中管理设备、端口镜像、RMON、QoS、LLDP,DHCP Server、文件管理、端口统计、日志管理、静态 ARP、POE管理(POE 版本支持)、NTP | |
| 安全技术 | 用户权限分级、NAT、ACL、802.1 认证、端口告警、风暴抑制、SSH 配置、Telnet 配置、环路检测、链路震荡保护 | |
| 交换功能 | VLAN、端口聚合、带宽管理、流控、端口隔离 | |
| 路由技术 | VRRP、RIP、OSPF | |
| 单播/组播技术 | 静态组播、组播路由、IGMP-Snooping、PIM-SM | |
| 冗余技术 | UT-Ring、STP/RSTP/MSTP、环路检测 | |
| 故障检测 | Ping、 Tracerroute | |
| 接口 | 千兆 M12 | 10/100/1000Base-T(x),8-Pin M12(Female),支持流控全/半双工模式，MDI/MDI-X自动侦测，支持两组 Bypass 功能 |
| 百兆 POE M12 | 10/100Base-T(x),4-Pin M12(Female),支持流控,全/半双工模式，MDI/MDIX 自动侦测,单口最大支持 30W POE供电输出，POE 供电引脚1、3为正，2、4为负 | |
| Console 口 | Cl命令行管理口(RS-232)，4-Pin M12(Female) | |
| 继电器接口 | NO(常开)、NC(常闭)，4-PinM12(Female) | |
| 指示灯 | 电源指示灯 | PWR1/PWR2(绿色) |
| 告警指示灯 | ALM(绿色) | |
| POE指示灯 | POE(绿色) | |
| 接口通信指示灯 | LNK/ACT(绿色) | |
| 接口速率指示灯 | Speed(绿色) | |
| 运行指示灯 | RUN(绿色) | |
| 千兆转发速度 | 1488100pPS | |
| MAC地址 | 16K | |
| 交换属性 | 百兆转发速度 | 148810pps |
| 传输方式 | 存储转发 | |
| 系统背板带宽 | 56G | |
| 缓存 | 12M | |
| 电源要求 | 输入电压 | 24VDC(16.8-32VDC)or 110VDC(66-160VDC)，双电源冗余，支持防反接功能，短路及过流保护 |
| 最大功率 | <20W(不包括 POE 供电功率)，<100W(包括 POE 供电功率) | |
| 工作温度 | 工作温度范围 | -40~75℃(短时 10 分钟可达 85℃) |
| 存储温度范围 | -40~85℃ | |
| 相对湿度 | 5%~95%(无凝露) | |
| 机械结构 | 结构尺寸 | 长431mmx深280mmx高88mm金属外壳 |
| 安装 | 标准 19”，2U 机架式安装(安装耳可拆卸) | |
| 颜色 | 黑色 | |
| 重量 | <5kg | |
| 接地 | M5(设备自带接地紧固件) | |
| 行业标准 | EN50155 | |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) EC(EN)61000-4-8(PFMF EC 60068-2-27(shock) IEC 60068-2-32(Freefal) | |
| 冲击 | IEC61373 | |
| 自由落体 | IEC60068-2-32 | |
| 震动 | IEC61373 | |
订购信息：
| 产品型号 | 接口描述 | M12 类型 | ||
| 10/100Base-T | 10/100/1000Base- | 10/100Base-T | 10/100/1000Base-T | |
| UT-RT6324U-16P4GT4GB-2P110 | 16 路 | 8路 | D-Coded | X-Coded |
| UT-RT6324U-16P4GT4GBA-2P110 | 16 路 | 8路 | D-Coded | X-Coded |
| UT-RT6324U-16P4GT4GB-2P24 | 16 路 | 8路 | D-Coded | X-Coded |
| UT-RT6324U-16P4GT4GBA-2P24 | 16 路 | 8路 | D-Coded | X-Coded |
备注：产品中后缀“2P110”表示为双电源 110VDC(66-160VDC)输入;后缀是“2P24”，表示双电源24VDC(16.8-32VDC)输入。

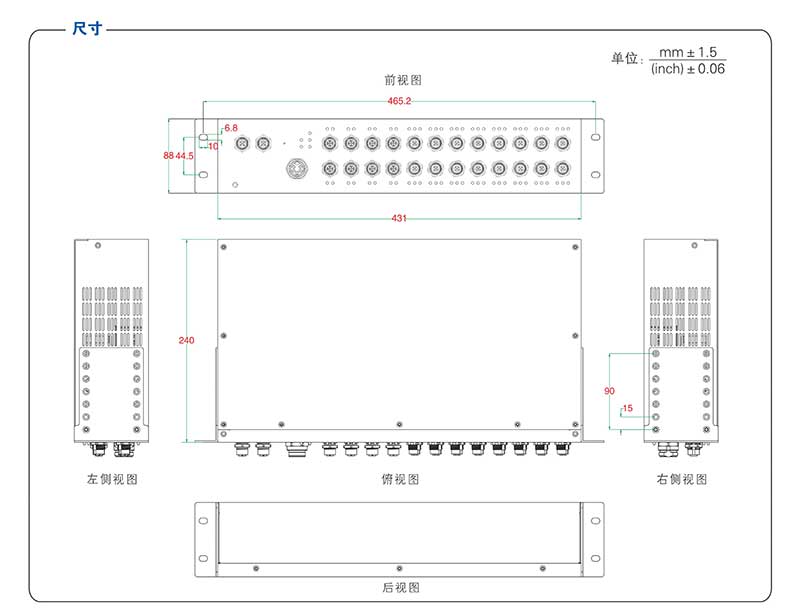

产品尺寸：
