产品名称：以太网交换机
产品型号：UT-RT6224U
传输速率：千兆
网络管理：网管
端口数量：8+16
应用层级：二层
应用等级：工业级
产品概述：
UT-RT6224U 系列千兆二层网管型交换机，支持8个 M12 千兆电口和 16 个M12 百兆 POE 电口，适用于 PIS系统中，主干网为千兆聚合(或可配置千兆环网)以太网传输的系统使用。整机采用工业级芯片及专用接口，多层板设计和完备的接口保护，有效地保证整机的可靠性。采用独特的工业级设计与工艺，适合于车载恶劣环境应用。
产品特性：
轨道交通行业，满足 EN50155 要求二层网管型工业以太网交换机
支持IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3af、IEEE 802.3at、IEEE 802.3x、IEEE 802.1P、IEEE 802.1Q、IEEE802.1d、IEEE802.1W
具备 16 个 10/100Mbps M12 电口，支持 POE 供电
具备8个10/100/1000Mbps M12 电口，其中4个支持BYPASS 功能
G1和 G3 为一组 Bypass，G2 和 G4 为一组 Bypass 功能，防止供电故障导致的通信中断
MAC 地址表 16K
SNMPv1/v2c用于不同级别的网络管理
端口镜像可对数据进行分析和监视，便于在线调试
Qos 允许实时流量分类和优先级
LLDP 可实现自动拓扑发现，便于可视化管理
文件管理便于对设备快速配置和在线升级
日志管理记录了开机、操作、连接、错误帧阈值告警、以太网接口线路侦测等信息，重要事件可通过 trap 上报 PIS 控制器(是否开启此功能及 PIS 控制器地址可以设置)
端口统计可用于端口实时流量统计
用户密码可对用户分级管理，提高设备管理安全性
风暴抑制可抑制广播、未知组播和未知单播
TELNET 配置可保证数据的访问安全
VLAN 可通过设置虚拟局域网来简化网络规划
端口汇聚可增加网络带宽,增强网络连接的可靠性,聚合是否启用可配置，且聚合口失效具有自动保护机制
带宽管理能合理分配网络带宽，防止不可预知的网络状态
端口隔离可实现统- VLAN 间的端口隔离，可节约 Vlan 资源
IGMP 侦听和查询、GMRP 和静态组播可用于过滤组播流量，以节约网络带宽，并具备动态组播组成员保护机制
支持环路检测功能，防止误操作导致网络环路并进一步导致网络风暴
产品参数：
| 标准和协议 | IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.1p、IEEE802.10、IEEE 802.1D、IEEE 802.1S、IEEE 802.1W、IEEE 802.1X、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3ad、IEEE 802.1ab、IEEE802.3 af、 IEEE 802.3 at | |
| 管理功能 | SNMP v1/v2c/V3 集中管理设备、端口镜像、RMON、QoS、LLDP、DHCP Server、文件管理、端口统计、日志管理、静态 ARP、POE、管理(POE 版本支持)、NTP | |
| 安全技术 | 用户权限分级、NAT、ACL、802.1 认证、端口告警、风暴抑制、SSH 配置、Telnet 配置、环路检测、链路震荡保护 | |
| 交换功能 | VLAN、端口聚合、带宽管理、流控、端口隔离 | |
| 单播/组播技术 | 静态组播、IGMP-Snooping | |
| 冗余技术 | UT-Ring、STP/RSTP/MSTP、环路检测 | |
| 故障检测 | Ping、 Tracerroute | |
| 接口 | 千兆 M12 | 10/100/1000Base-T(x),8-PinM12(Female),支持流控，全/半双工模式，MDI/MDI-X自动侦测，支持两组 Bypass功能 |
百兆 POE M12 | 10/100Base-T(x),4-Pin M12(Female),支持流控，全/半双工模式，MDI/MDI-X自动侦测，单口最大支持30W POE 供电输出，POE 供电引脚 1、3为正，2、4为负 | |
| Console 口 | CLl 命令行管理口(RS-232)，4-Pin M12(Female) | |
| 继电器接口 | NO(常开)、NC(常闭)，4-Pin M12(Female) | |
| 指示灯 | 电源指示灯 | PWR1/PWR2(绿色) |
| 告警指示灯 | ALM(绿色) | |
| POE指示灯 | POE(绿色) | |
| 接口通信指示灯 | LNK/ACT(绿色) | |
| 接口速率指示灯 | Speed(绿色) | |
| 运行指示灯 | RUN(绿色) | |
| 交换属性 | 百兆转发速度 | 148810pps |
| 千兆转发速度: | 1488100pps | |
| MAC 地址 | 16K | |
| 传输方式 | 存储转发 | |
| 系统背板带宽 | 56G | |
| 缓存 | 12M | |
| 电源要求 | 输入电压 | 24VDC(16.8-32VDC)or 110VDC(66-160VDC)，双电源几余，支持防反接功能，短路及过流保护 |
| 最大功率 | <20W(不包括 POE 供电功率)，<100W(包括 POE 供电功率) | |
| 工作温度 | 工作温度范围 | -40~75℃(短时 10 分钟可达 85℃) |
| 存储温度范围 | -40~85℃ | |
| 相对湿度 | 5%~95%(无凝露) | |
| 机械结构 | 结构尺寸 | 长 431mmx深 280mmx高88mm |
| 金属外壳 | 安装:标准 19”，2U机架式安装(安装耳可拆卸) | |
| 颜色 | 黑色 | |
| 重量 | <5kg | |
| 接地 | M5(设备自带接地紧固件) | |
| 行业标准 | EN50155 | |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) EC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8(PFMF) EC 60068-2-27lShock) EC 60068-2-32(Freefall) | |
| 冲击 | IEC61373 | |
| 自由落体 | IEC60068-2-32 | |
| 震动 | IEC61373 | |
订购信息：
| 产品型号 | 接口描述 | M12 类型 | ||
| 10/100Base-T | 10/100/1000Base-T | 10/100Base-T | 10/100/1000Base-T | |
| UT-RT6224U-16P4GT4GB-2P110 | 16 路 | 8 路 | D-Coded | X-Coded |
| UT-RT6224U-16P4GT4GBA-2P110 | 16 路 | 8 路 | D-Coded | X-Coded |
| UT-RT6224U-16P4GT4GB-2P24 | 16 路 | 8 路 | D-Coded | X-Coded |
| UT-RT6224U-16P4GT4GBA-2P24 | 16 路 | 8 路 | D-Coded | X-Coded |
备注：产品中后缀“2P110”表示为双电源 110VDC(66-160VDC)输入;后缀是“2P24”，表示双电源24VDC(16.8-32VDC)输入。

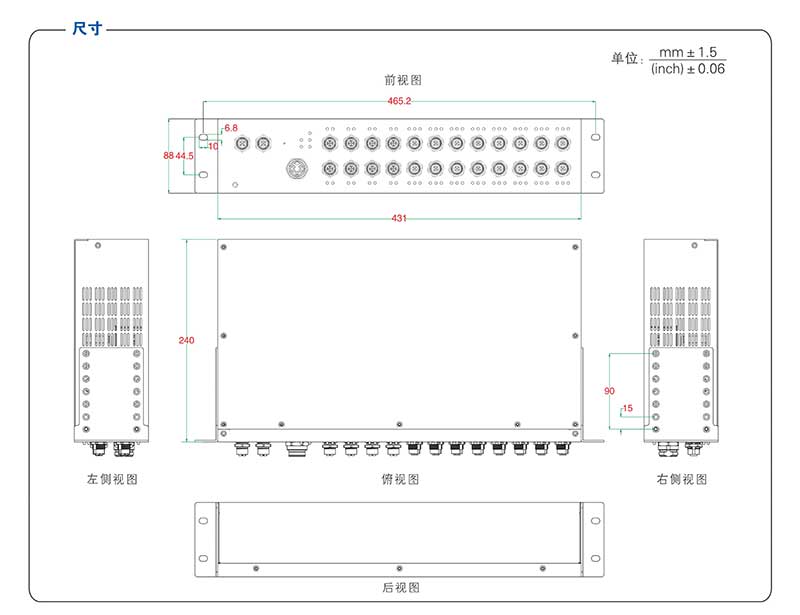

产品尺寸：
