一、项目背景：
苏州博思得电气有限公司专注于为全球医疗、工业和科研仪器客户提供高端X光影像系统核心部件整体解决方案。
自创立以来，博思得注重产品自主研发和技术创新,持续推出多个系列高品质产品，取得了X光影像设备核心部件的技术突破。我们秉承“专注、专业、用心服务”的理念，不断创新、追求卓越，已与多家知名企业达成长期战略合作，成为国内高压发生器领域的头部企业。
二、项目需求：
项目现场主要使用到的设备包括RS-232设备、交换机、PLC、串口服务器、PC、服务器等设备。该医药公司需要对生产系统中的X光的核心部件的老化进行监控，确保核心设备再老化过程中的设备运行信息和故障信息，通过通信设备将相关信息接入到管理信息系统中统一监控、管理。对于通信设备的要求包括以下几点：
能够适应潮湿、高低温等恶劣的工业现场环境
支持多设备不同协议的转换接入
支持实现各设备的自动化控制和监测
要求达到MTBF无故障工作时间
三、解决方案：
1.解决方案简述：
宇泰基于客户现场需求，我们把RS-232设备通过直连的方式接入串口服务器UT-6832设备。串口服务器经过交换机后，与PC上安装的Nport组态网上位机实现串口转网络的功能。在UT-6832开启MCP功能，通过Nport软件将UT-6832连接起来，电脑上通过虚拟串口读取UT-6832上的串口数据，从而实现控制电脑的数据显示和报错控制。

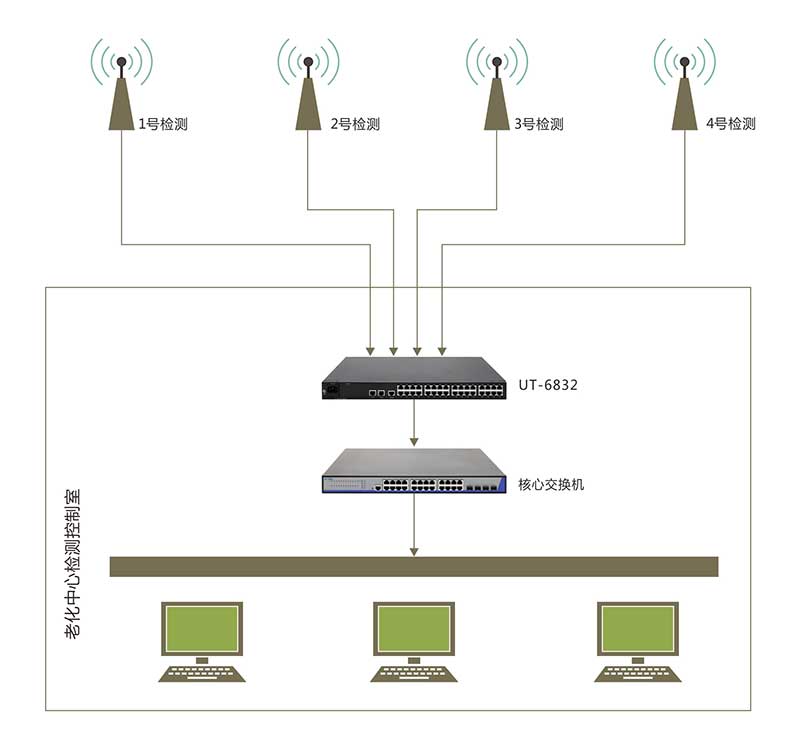

2.方案网络拓扑：
3.方案优势：
工业级设备，支持宽温、防尘、防潮，IP40防护等级，适用于工业环境
抗强电磁干扰。可有效防御高压交流电场、静电场、电弧、可控硅等干扰
设备高稳定性和可靠性，在强电磁干扰环境下确保数据零丢包，实时传输数据
支持多种操作模式：ModbusRTUMaster/Slave，ModbusTCPMaster/Slave
设备网络传输可靠，保障现场数据传输到控制中心的完整性、有效性
宇泰工业级网络传输设备，至少300000无故障工作时间

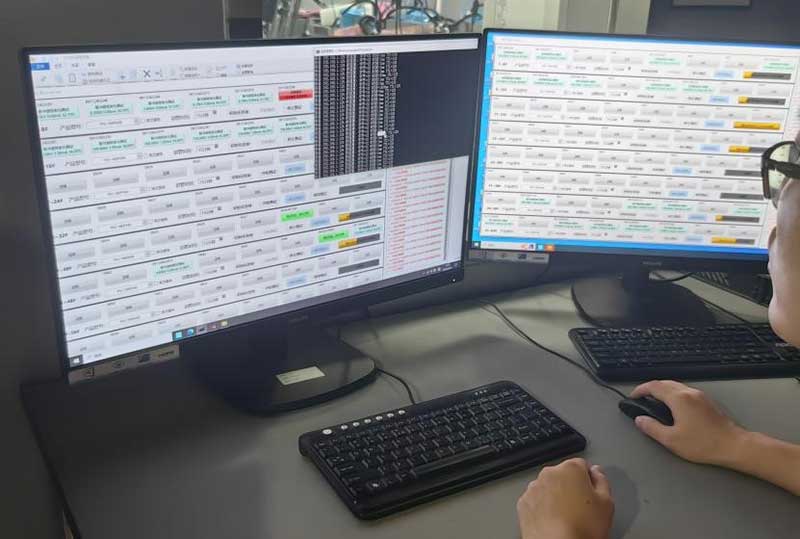

四、应用效果：
五、相关应用产品：

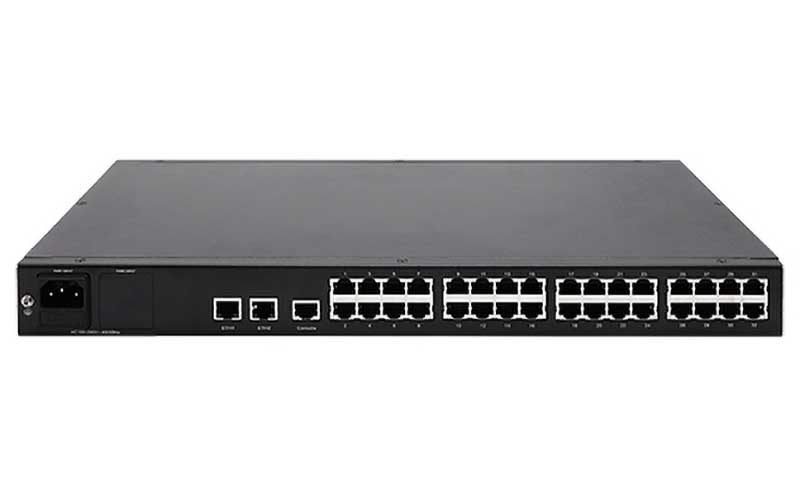

（一）UT-683210/100/1000M转32口RS-232/485/422串口服务器
●采用金属外壳，多种安装方式设计
●使用交流AC100~240V/50/60Hz电压供电，可选采用冗余双路供电，保证产品可靠工作
●机子内置了看门狗供电，在设备异常情况下，在无人干预下，自动重启设备，使设备可靠运行
●设备16个或者32个串口，支持RS232/RS485/RS422，可以通过软切换
●支持较宽波特率范围300-921600bps，适用不同设备间的应用
●支持多种操作模式：VCOM，MCP，TCPSERVER，TCPClient，UDP，RemotePairmode，ModbusTCPSERVER，ModbusServer,ModbusClient，MQTT，SNMP，Telnet,ReverseTelnet,ReverseSSH,RFC2217
●设备内置1个(预留)miniPCIE插槽(1个USB2.0PCIE1.1)
●支持软件二次开发，满足不同场景的特殊应用
●支持升级Web固件升级，方便不同场合特殊应用
