应用案例丨宇泰MODBUS网关应用于中央空调节能管理控制系统
一、项目背景：
中央空调是酒店的耗电大户，大型酒店消耗的能源成本一般占到总经营成本的30%以上，而酒店里空调耗电能占总耗能的44%左右。近年来“电荒”问题日益突出，如何将空调系统智能控制和节能管理结合，势必将成为酒店实现现代化管理的重点。通过使用空调节能管理系统，酒店可以有效地降低能源消耗和运营成本，同时提高客人和员工的舒适度。
空调节能管理系统集成了智能控制和节能管理，具有智能化、网络化、规范化的特点，可以帮助酒店各级管理人员对酒店空调运行过程中产生的数据和信息进行及时准确的分析处理。
浙江某五星级酒店用电量巨大，一年的用电量可以达到360万度电。现该酒店管理人员希望通过中央空调节能管理控制系统，可以对酒店内中央空调的启用、智能调温、关闭、以及空调的运维状态等，从而达到更好的服务客人以及节能效果。
二、项目需求：
项目主要用到的设备空调（RS485设备）、串口服务器、交换机、PC电脑、服务器等设备。其中服务器端部署中央空调节能管理控制系统，需要定时采集空调（RS485设备）的数据，并对空调的实时数据进行监控以及管理。其中，该项目系统对于通讯设备有以下几点需求：
具备较强的抗电磁干扰性，适用于高低温等恶劣的现场环境；
支持Modbus RTU转换成Modbus TCP；
提供空调实时监控、报警记录、统计报表信息，避免人工现场巡检维护不及时；
达到MTBF无故障工作时间100000小时以上要求。
三、解决方案：
1、解决方案概述：
根据现场应用需求，我们推荐使用宇泰科技UT-6802AMT-GW Modbus网关设备。该设备支持Modbus RTU转换成Modbus TCP。可以将现场的RTU设备（空调）的数据转换成Modbus TCP，将网关接入酒店原有的局域网，实现后台服务器中央空调节能管理控制系统同时将多个RTU（空调）进行实时监控与控制，从而达到更好的服务和节能效果。

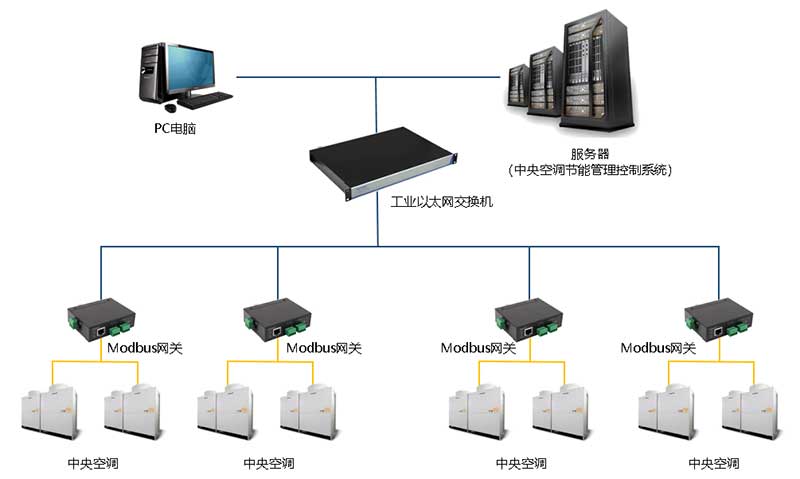

2、方案拓扑：
3、方案优势：
抗强电磁干扰，可有效防御高压交流电场、静电场、电弧、可控硅等干扰；
设备高稳定性和可靠性，在强电磁干扰环境下确保数据零丢包，实时传输数据；
支持多种操作模式：Modbus RTU Master/Slave，Modbus TCP Master/Slave；
设备网络传输可靠，保障现场数据传输到控制中心的完整性、有效性；
工业级网络传输设备，确保300000小时以上无故障工作时间；
支持宽温、防尘、防潮，IP40防护等级，适用与恶劣工业环境。
四、应用效果：

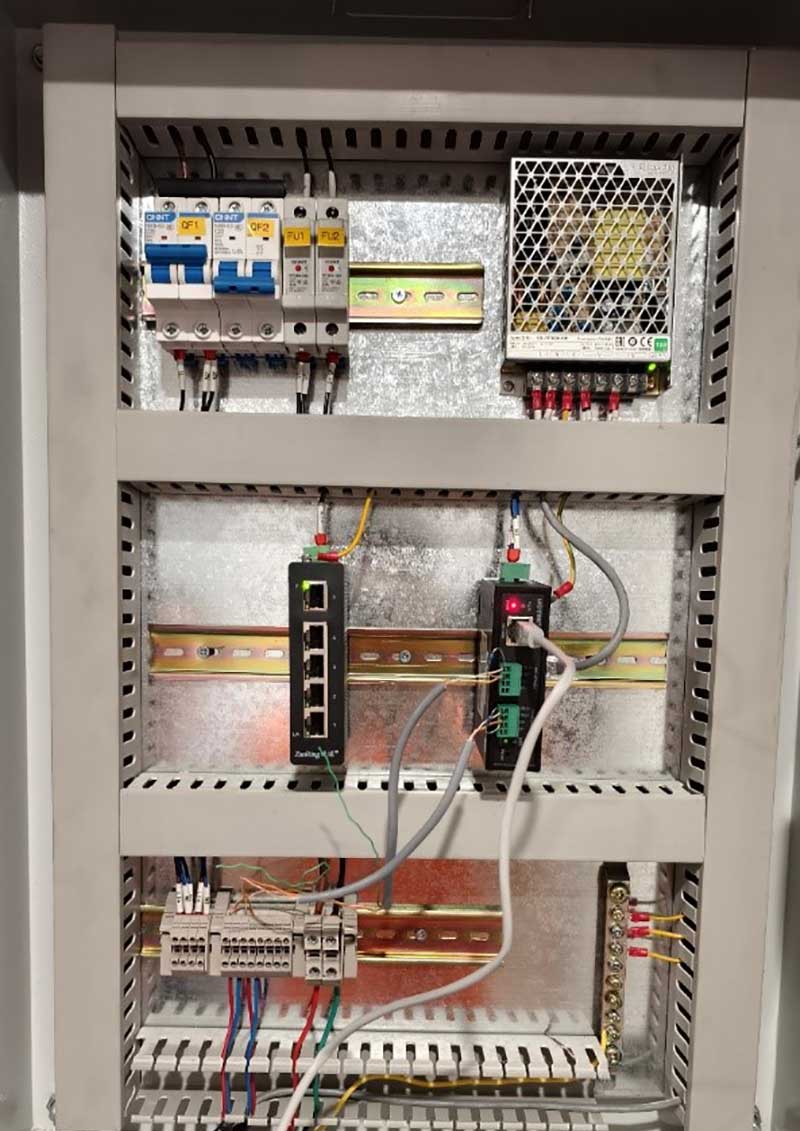

UT-6802AMT-GW产品应用于该项目

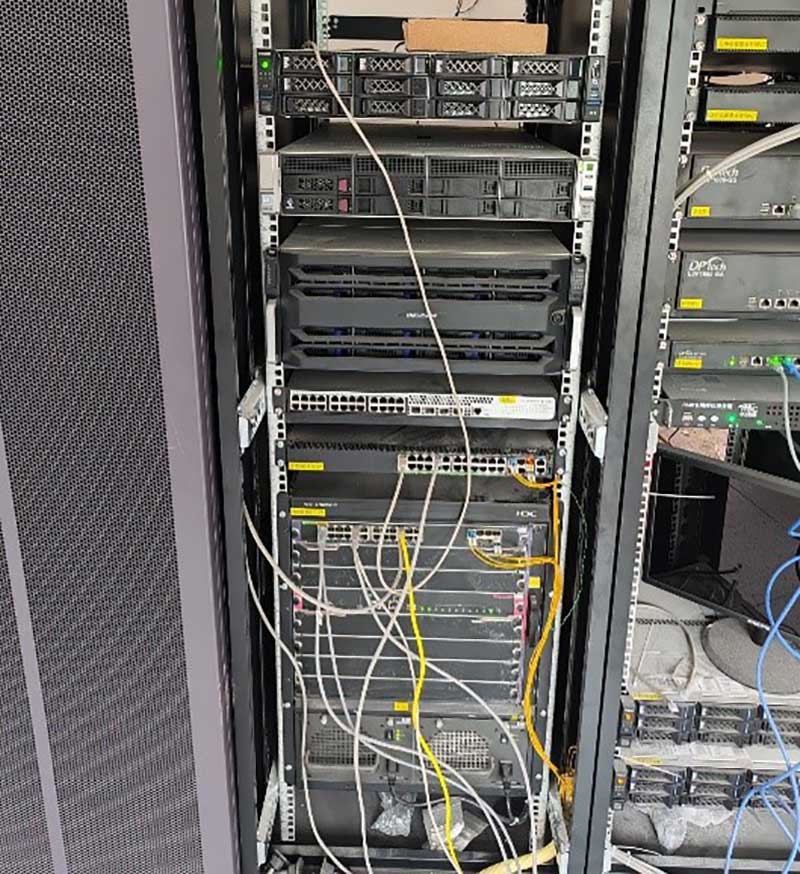

UT-62424G产品应用于该项目

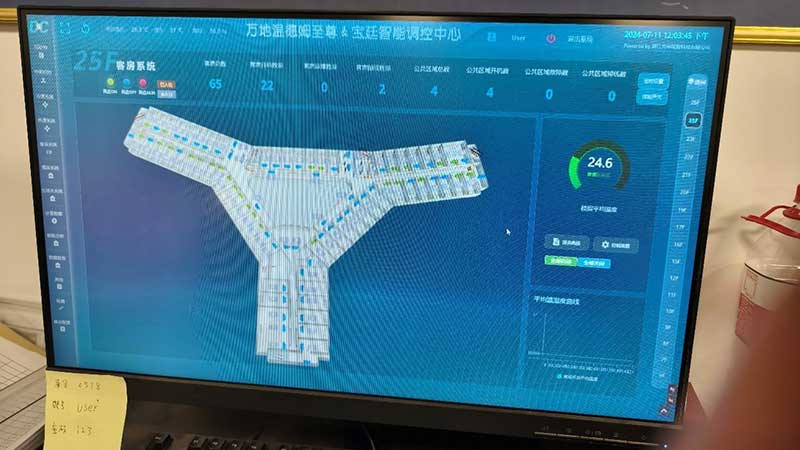

中央空调节能管理控制系统平台应用于该项目
五、相关应用产品：

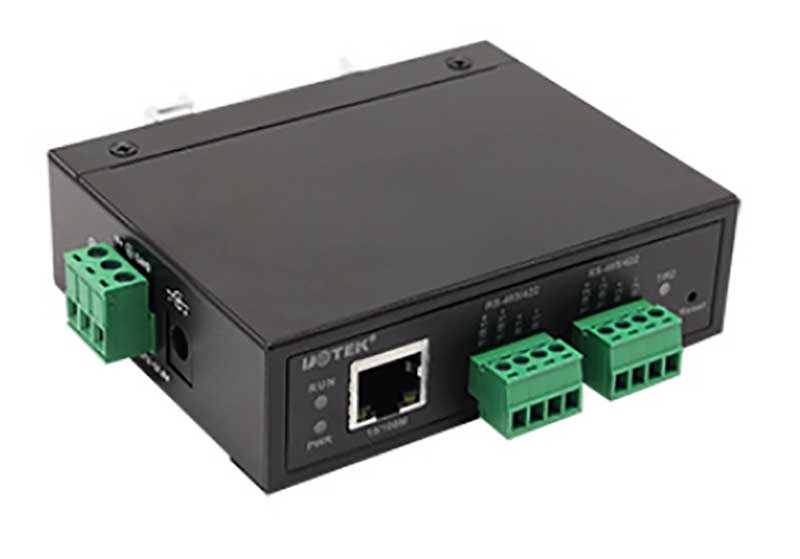

Modbus 网关UT-6802A MT-GW
采用金属外壳，多种安装方式设计，适合于工控现场的应用；
宽电源输入（12~48VDC），适用不同现场供电方式；
高达8个RS485、RS422，满足多串口应用；
支持较宽波特率范围300-921600bps，适用不同设备间的应用；
支持多种操作模式：ModbusRTU Master/Slave，ModbusTCP Master/Slave；
支持升级Web固件升级，方便不同场合特殊应用。

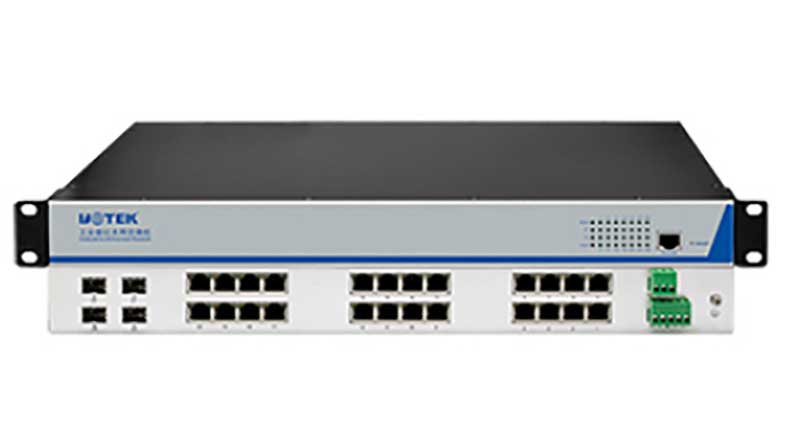

UT-62424G系列28口全千兆网管型以太网交换机
支持千兆以太网口和光口的多种不同组合；
支持IGMP Snooping过滤多播封包；
支持IEEE 802.1Q VLAN便于简易网络规划；
支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加网络稳定性；
支持STP/RSTP和MSTP网络冗余及SNMPv1/v2v3；
支持支持链路聚合，优化网络带宽；
支持访问控制列表（ACL）增强灵活度及网络管理安全性；
支持端口镜像功能，便于在线调试；
支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制；
支持3层交换功能(静态路由/Rip/OSPF/VRRP)，进行跨网段数据传送；
支持电源，端口异常状态继电器输出告警功能；
支持宽温工作，工作温度范围为：-40℃~85℃。
