江苏某汽车配件厂为了优化企业生产制造管理模式，强化过程管理和控制，达到精细化管理目的；为企业的产品、中间产品、原材料等质量检验提供有效、规范的管理支持；实时掌控计划、调度、质量、工艺、装置运行等信息情况，使各相关部门及时发现问题和解决问题；最终可利用 MES系统建立起规范的生产管理信息平台，使企业内部现场控制层与管理层之间的信息互联互通，以此提高企业核心竞争力。
由于MES系统的特性便对承载MES系统的通信系统的稳定性和高可靠性有着极高的要求，深圳市宇泰科技有限公司是国内领先的工业通信解决方案供应商，针对客户的现场环境和客户需求设计了一套无线+工业以太网交换机的通讯系统的解决方案，不仅解决了客户现场布线困难的问题，也给客户MES系统提供了业内最为稳定的通信网络环境，为客户MES系统的稳定运行而保驾护航。
一、系统架构：
本项目总共有6套厂房，每套厂房都需要接入MES系统，且与外网隔离，每套厂房之间都有一定距离，且厂房内不宜布线太多。通过前期与客户沟通确认需求后，宇泰科技根据客户需求及现场环境设计了上图的通信解决方案，该系统主要采用终端设备通过无线连接到无线AP，无线AP汇聚到全千兆工业以太网交换机，最后通过核心交换机进入中心机房并存入服务器。客户可通过AC管理机集中管理无线AP，可远程配置无线AP的参数及查看无线AP的运行状态。
二、主要设备：
| 应用端 | 产品型号 | 产品参数 | 数量 |
| 无线接入点 | UT-9021A | 配有1路10/100百兆电口，采用802.11N，2T2R 300M MTMO无线技术 | 120 |

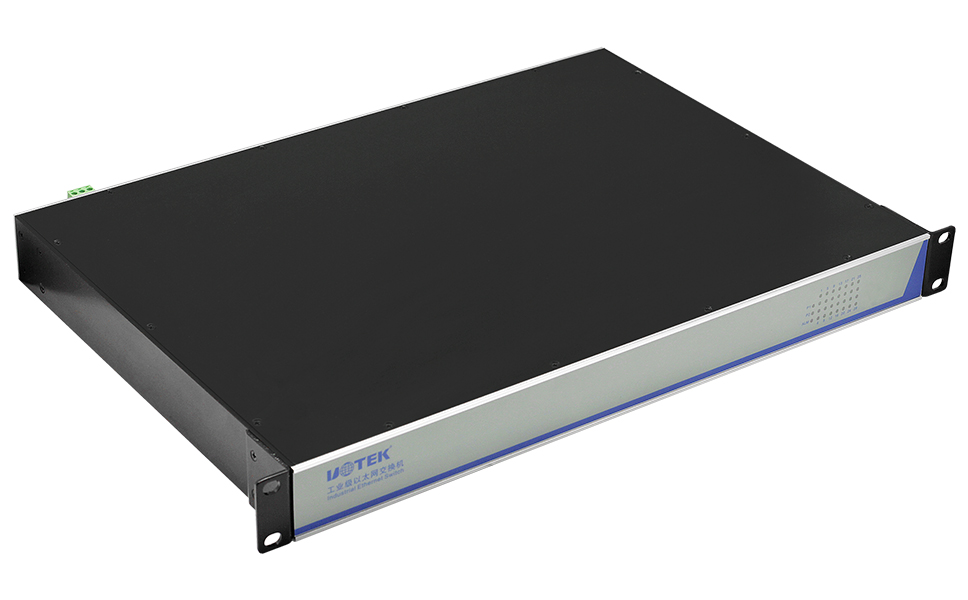

| 汇聚点 | UT-60424G系列 | 最大支持28路千兆网络接口，非网管型 | 8 |
| 核心端 | UT-60424G系列 | 最大技术28路千兆网络接口，网管型 | 1 |
| UT-9300 | 支持5路千兆电口 | 1 |
三、方案特点：
1．工业以太网交换机具备-40～85℃宽温环境工作能力，可以适应各种恶劣交通场景；
2．该方案采用无线AP接入，省去现场布线，解决了现场布线难，外观等问题；
3．阶梯式带宽设计，在现场接入层设备使用的UT-9021A百兆的无线AP，汇聚点和核心层采用的是宇泰全千兆工业以太网交换机，在上行接口彻底杜绝了因为数据突发导致的数据拥塞情况；

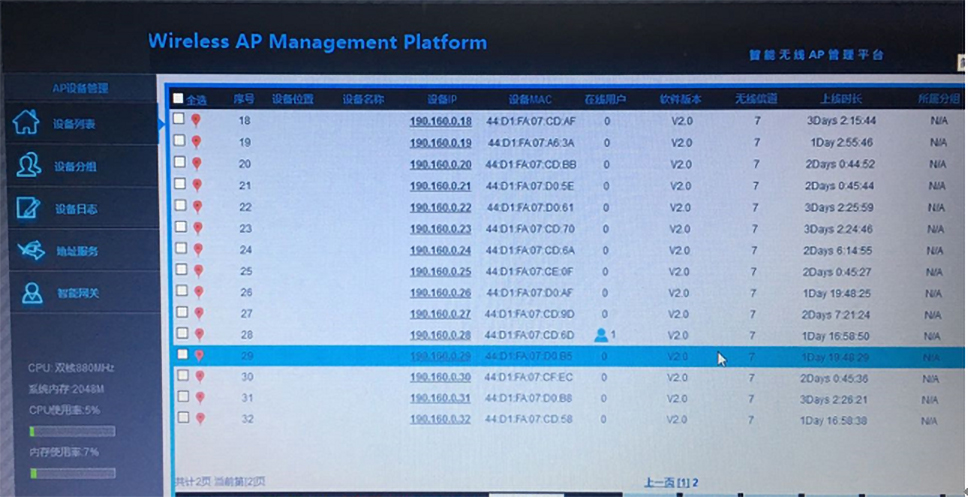

4．UT-9300是专门针对中小企业灯环境退出的一款高性能无线接入管理平台，可以统一管理所有的无线AP产品，支持AP自动发现、AP状态查看、AP统一配置、无线MAC地址过滤、AP软件统一升级等功能、提供高性能、高可靠性、易安装、易维护的高品质无线控制业务。
