一、简介：
1.1项目简介
城市综合管廊就是地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。它是实施统一规划、设计、施工和维护，建于城市地下用于铺设市政公用管线的市政公用设施。
城市综合管廊系统不仅解决城市交通拥堵问题，还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。此外，该系统还具有一定的防震减灾作用。如1995年日本阪神大地震期间，神户市内大量房屋倒塌、道路被毁，但当地的地下综合管廊却大多完好无损，这大大减轻了震后救灾和重建工作的难度。
1.2 项目需求
地下综合管廊是城市的超级大动脉，它将给城市带来从内到外的活力，但地下管线建设规模不足、管理水平不高等问题亦日益凸显。综合管廊属于地下封闭空间，一旦发生火灾，会迅速消耗掉管廊内部氧气并产生大量有害气体，当甲烷、一氧化碳等危险气体达到一定浓度时，还可引起爆炸。更严重的是，发生灾害时管廊内部环境十分恶劣，抢修难度很大，对抢修人员也将造成人身安全威胁。
因此需要建立一套高稳定性、高可靠性的综合管廊监控报警与运维管理系统。通过监控和管理系统对综合管廊内的设施运行、实时环境、出入口等进行全方位在线监测，实现综合管廊监测、运维的智能化、自动化，保障管廊内环境、设备、运维人员安全。因为现场环境的需求，系统需具备以下特点：
1.管廊特殊应用环境，无线设备需满足管廊应用。
2.网络稳定，抗干扰能力强，保障数据正常传输。
3.设备安装管廊无人值守环境，需具备高安全性，保障设备不被非法入侵和数据破坏。
4.长时间稳定无故障运行。
5.管廊无线覆盖+无线定位。
6.工作环境温度：-10℃-60℃。
深圳市宇泰科技有限公司是国家级高新技术及深圳双软企业，专注于研发、生产及销售工业以太网交换机、无线AP、串口服务器、传感/采集设备、远程测控终端单元、接口隔离保护设备、无线传输设备、工业接口转换扩展及其它智能通信设备，是国内领先的工业通讯解决方案供应商。
二、方案设计：

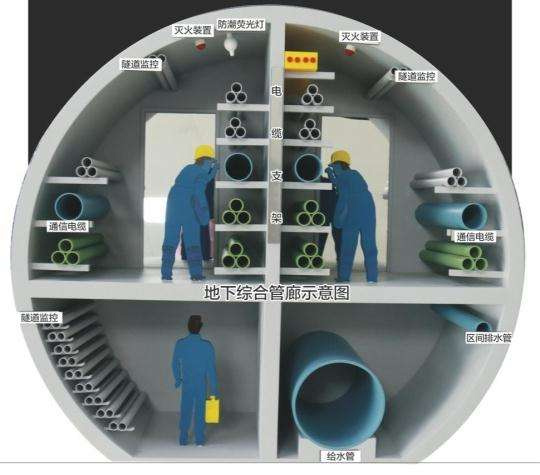

2.1 综合管廊结构:
地下综合管廊分干线综合管廊和支线综合管廊，断面结构分为矩形断面和圆形断面，并设有专门的人员出入口、管线出入口、检修口、吊装口等。
规划标准的附属设施系统主要包括：通风系统、照明系统、受配电系统、消防系统、排水系统、有害气体监测系统、警报系统、标识系统、监控管理系统、其他经主管机关等认为有必要的设备等。
2.2 综合管廊无线系统:
综合管廊无线应用通过在管廊内部署无线接入点实现管廊内无线覆盖，同时管廊无线应用可以实现智能巡检和人员定位。通过在每个功能分区中心放置一台宇泰UT-9600L无线AP对分区两端各100米管廊进行无线覆盖，部署3台或以上无线探针设备实现无线定位，无线接入点和探针连接到管廊传输网上实现与控制中心数据交互，在汇聚层采用宇泰UT-6608GM工业级导轨式网管型交换机组成冗余环网，保证链路的可靠性，在中心机房核心层选取宇泰工业级机架式网管型UT-62424G系列网管型交换机进行管理，设置AC控制器对各功能分区的无线AP和探针进行统一管理和配置，AC控制器通过Capwap协议与各管廊分区下接入的AP和探针设备建立私有隧道进行管理配置，最终实现整个管廊无线覆盖、采集信息回传和人员定位。

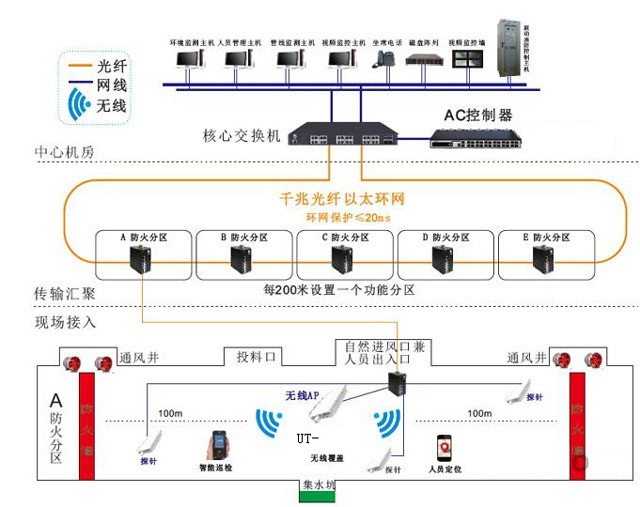

2.3 网络拓扑图:
2.4 方案特色:
1.设备均为工业级产品，所用交换机均通过国家电网A类认证，IEC61850-3标准。
2.交换机均为宽温宽压，冗余双电源，工作温度可达-40~85℃；无线AP可适应-40℃ ~ 60℃。
3.交换机防护等级均为IP40；无线AP可达IP67。防腐、防尘、防潮。
4.交换机采用光纤冗余环网，组网简单，稳定可靠。
5.私有快速环网技术，故障切换时间小于50ms。
6.完善的网络管理功能，宇泰科技交换机除支持CLI、Telnet、WEB等常见管理方式外，还拥有强大的SNMP管理功能。宇泰科技强大的综合网络管理软件Netview更是对整个网络的健康侦测做到及时、准确而又全面。
7.提供多种无线AP/网桥/客户端供现场选择。
8.提供一整套管廊无线解决方案、无线规划、网络优化，保障无线传输稳定有效。
9.AC+AP组网，支持二层/三层漫游，功率自动调整，AP统一管理，设备在线升级。
10.高安全性，支持WPA/WPA2加密、MAC地址过滤、黑白名单，标准的Radius服务器接口。
11.AP设备支持标准IEEE802.3af/at POE 以太网供电，减少单独供电困扰。
2.5 主要设备:
三、设备介绍：

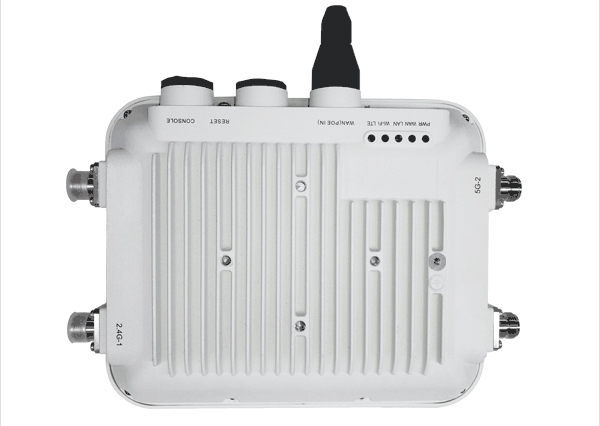

3.1 UT-9600L 无线AP:
宇泰无线AP UT-9600L搭载Rscan智能天线系统，采用MIMO技术，支持最高1.2Gbps的无线传输速率，提供远距离、高容量、高性能的户外无线连接。本产品采用了工业级设计：美观的金属密封外壳达到工业级IP67的防护等级，搭配高规格的工业级元器件，可适应-40～65℃的温度下正常工作，适用于各种恶劣的工作环境且多业务并发的城市综合管廊监控和管理系统。
3.1.1 产品特性:
1、Rscan智能天线和MIMO技术:
UT-9600L 无线AP融合了Rscan智能天线和独有专利的干扰过滤技术,可智能感知每个无线终端的类型和方位，在复杂的户外环境为每个终端提供最优的信号质量，保障高覆盖、高稳定性、持快速的无线连接。
2、TurboRF性能优化:
TurboRF优化引擎同时支持七层应用优化和三层无线协议的射频优化，可有效提升无线网络在高用户密度，信号干扰复杂等场景中的应用加速能力和服务质量保证。其中包含：自动信道和功率调整，Airtime公平调度、混合接入优化、频谱导航、垃圾报文过滤、自动干扰抑制、报文加速、流量整形等。
3、企业级安全防护:
UT-9600L集成企业级无线防护方案，支持所有主流的安全认证模式，例如WEP, WPA1/2-PSK, WPA1/2-E, 802.1X, AD域融合，页面登陆，短信认证，社交账号认证等。
4、胖瘦模式灵活部署:
产品支持胖AP模式独立组网，方便网络规模较小的客户快速使用。也可切换到在云端或本地控制器上集中管理，用户可以随时随地配置和监控无线网络，降低部署WLAN网络的成本和复杂性。
5、灵活的天线选择:
一体化机身设计，方便客户快速安装。同时预留外置天线接口，用户切换到外置天线。在部署时根据实际场景的物理环境和需求来灵活地选择天线类型，无需更换设备。
6、适应各种恶劣环境:
产品为一体化钢铸外壳设计，主要采用军工级元器件，内置加热模块，可适应任何室外恶劣工作环境。支持IP67防水防尘等级，工作温度范围-40℃～65℃，风载荷可达150mph。

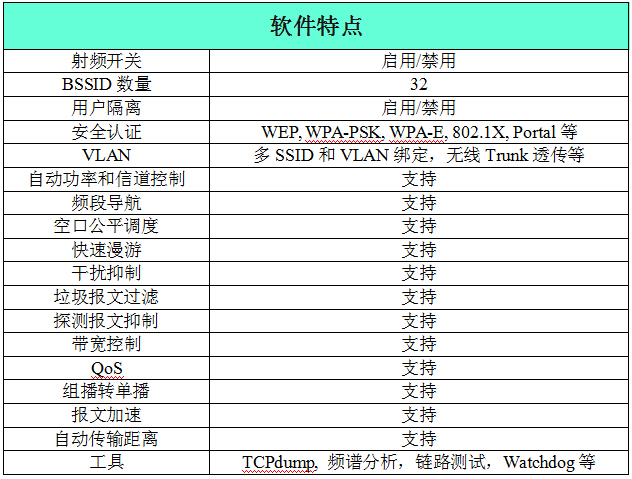

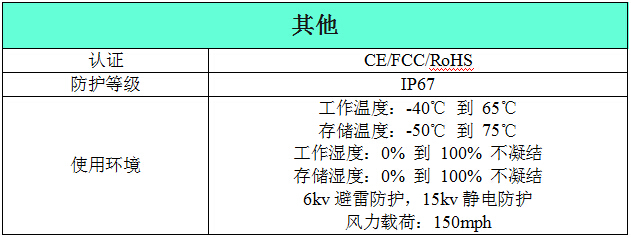

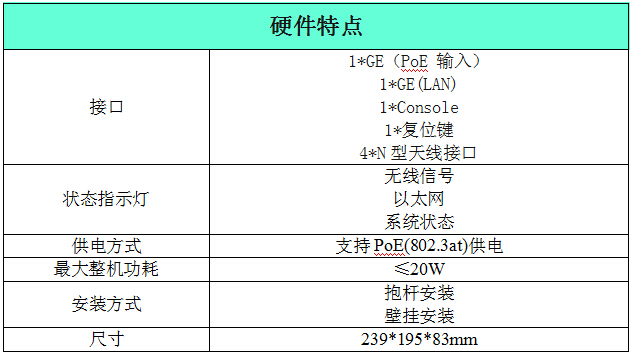

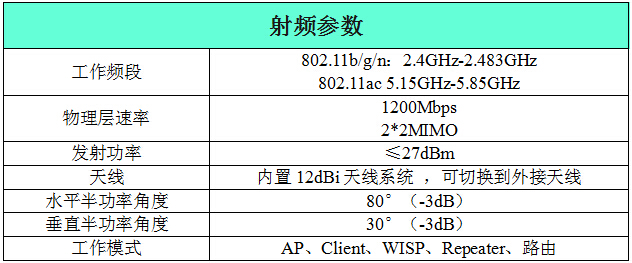

3.1.2 规格参数:

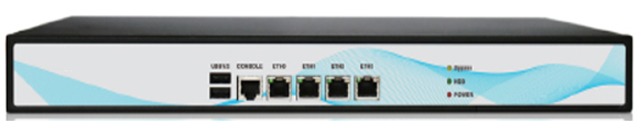

UT-92000无线管理平台:
UT-92000MBC系列是宇泰科技的WLAN集中管理式平台，专为企业级用户开发，用于满足企业级无线网络不同规模部署的要求。为更加贴近企业级用户需求，我们遵从高安全、体验好、易管理的设计理念。DPI技术的深入应用，全面提升应用和用户的管理、监控级别。内置企业级防火墙模块，保证无线网络的高安全性。智能RF优化，将无线使用体验提升到新高度。地图式运维、可视化管理，极大减少用户管理大型无线网络的运维工作量。报表中心深入分析用户喜好，带来更精准、更高效的商业数据。UT-92000拥有不俗的转发性能，具备良好的稳定性和扩展性，适合中小型规模无线网络的应用。
3.1.3 产品特性：
1、多业务平台，一体化部署：
UT-92000将网关、防火墙、无线控制器、AAA服务器等网络服务整合，是真正的多业务平台。用户可根据业务需要，实现不同的网络功能，降低整体投入。同时，智能冗余、集群、硬件Bypass的支持保证了网络高可用性。
2、统一无线管理，数据智能转发：
UT-92000可部署于二层或三层网络中，无需改动现有网络结构即可完整部署WLAN。最高可统一管理150台AP，可配置500台AP，满足中小企业的无线管理需求。支持灵活的数据转发模式，用户可选本地转发或集中转发，可更好的适应无线网络的流量转发要求。
3、VisualSec保障企业组网高安全性：
●拥有灵活，更高等级的安全准入:
应对不同接入场景，提供更高等级、更加灵活的安全认证组合，如：短信认证、微信认证、Portal认证、802.1x认证，AD域认证、LDAP认证等，保证终端灵活安全的准入。
●应用级访问控制，终端安全管理更加精细:
除支持用户、终端、IP、网络等多维度授权及流量管理之外，还支持DPI（深度包检测）技术，识别用户行为，IT管理更加精细。
●WIPS+防火墙+隧道加密，全面防护数据安全:
内置WIPS模块，可防范钓鱼AP、仿冒AP，危险终端，危险行为等，保证数据安全。包含应用级防火墙功能，实现精细的访问控制和攻击防护。AC与AP之间的数据传输均采用隧道进行加密，防止用户从中窃听业务数据。Wi-Fi安全报表分析，让危险元素变得可见，可以帮助管理员按需调整安全策略。
4、FlowPath，1-7层动态流控技术，提升带宽利用率:
FlowPath实现了对业务流量的区分转发，可针对重要业务流量设置优先级。比如企业网中财务、CRM等重要业务系统，设定优先转发通道，自定义时间内转发优先，其他非重要流量不会挤占业务流量通道。而且，当无重要业务流量时，其他非重要流量也可以利用此通道进行转发，提升带宽利用率。
5、TurboRF技术，自适应的无线局域网:
基于用户、频段、流量的智能负载均衡，可以平衡分担每个AP的接入压力，提高每个用户的访问带宽，保证WLAN连接的高可用性。依据实际环境，自动调整射频功率和信道，优化整体WLAN性能。支持快速漫游机制，终端可自由进行二、三层快速漫游，漫游间隔＜10ms，访问对时延敏感的业务不会出现中
断现象。
6、深入挖掘无线价值，提升增值服务：
●Wi-Fi 定位服务，深度精准营销：
精确识别终端位置信息，可查看行动轨迹、区域终端密度等，方便调整营销策略。自定义Portal推送中心，可实现基于位置、终端、时间等多维度的广告推送规则，实现广告精准直达。
●商业分析报表，完善用户画像：
可实现不同区域、不同门店、不同类型顾客的各项数据信息采集，可分析店面经营的客源数据，如，新老顾客占比、到店率，返店率，广告点击数量等，为店面经营提供数据支持。同时，也可精确识别用户，分析用户到店频率，上网喜好，消费路径喜好等有商业价值的信息。结合会员系统，构建完善的用户画像。
7、开放平台，全面支持弹性扩展：
8、快速上线，易于运维：

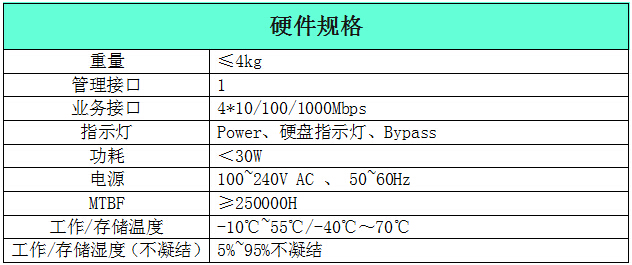

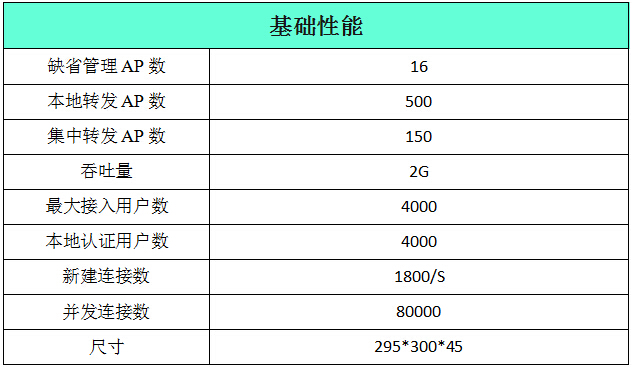

3.1.4 规格参数:
3.2 UT-66408GM工业级接入层交换机：
UT-66408GM网管型以太网交换机配有4路千兆光纤接口，8路千兆以太网接口。UT-66408GM支持各种高级网络管理功能，包括QoS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。全面满足了网络管理人员的操作管理需求。支持环网冗余协议，网络链路切换及快速自愈环网，提高了网络的可靠性。采用节能技术，能够通过侦测网线长度及工作负荷自动调整信号强度，有效降低能源消耗。具有使用简单灵活，安装方便，性能优越，性价比高的特点，是您提高服务器速度的理想选择。
3.2.1 产品特性：
●配有4路千兆光纤接口和8路千兆以太网接口
●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
●内带存储转发机制，支持多种协议
●支持冗余环网保护，RSTP/STP冗余协议
●支持SNMP V1/V2/V3不同等级的网络管理协议
●支持带宽管理，确保网络稳定性
●支持基于MAC地址的端口锁定，防止非法入侵
四、产品规格：
标准:
IEEE 802.3 、IEEE 802.3u、 IEEE 802.3z、IEEE 802.3ab、 IEEE 802.1D、
IEEE 802.1W RSTP、IEEE 802.3S MSTP、IEEE 802.3x Flow Coutrol、IEEE 802.1Q 、IEEE 802.1p
接口:
光纤端口：4路1000BASE-X（SFP）接口
RJ45端口：8路10/100/1000Base-T接口，自动侦测，全/半双工MDI/MDI-X自适应
Console接口：RS-232（RJ45）
LED指示灯：PWR1、PWR2电源指示灯，FAIL电源故障灯,
RUN指示灯，G1、G2、G3、G4光纤指示灯，RJ-45指示灯
报警触点：一路继电器输出，常开常闭容量1A @ 24VDC
电源需求:
输入电压：DC 12/24/48V，冗余双电源输入
接口端子：2个可插拔的3针接线端子
过载保护：提供
反接保护：提供
机械特性:
外壳：IP40防护等级
安装方式：导轨式安装
尺寸（W x H x D）：170mm×74.8mm×123mm
工作环境:
工作温度：-40℃～85℃
储存温度：-40℃～85℃
相对湿度：5～95% (无凝露)
行业标准:
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)，等级4
IEC(EN)61000-4-3(RS)，等级3
IEC(EN)61000-4-4(EFT)，等级4
IEC(EN)61000-4-5(Surge)，等级4
IEC(EN)61000-4-6(CS)，等级3
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)
保修期:5年

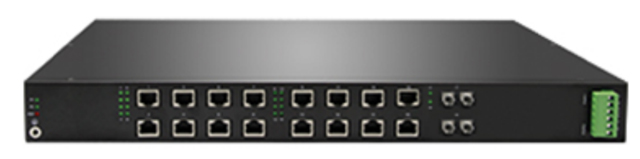

3.3 UT-62424G-16GT2SC工业级核心层交换机:
UT-62424G系列是一款高性能、高性价比机架式百兆网管型工业级以太网交换机，最多可配28路全千兆网络接口，支持多种光电的组合，协助您更加灵活地设计网络和应用。该系列交换机支持端口汇聚、端口镜像、VLAN、组播、QoS、STP/RSTP等丰富的二层软件特性，使工作性能更加稳定。支持Console、Telnet、Web多种管理方式及基于SNMP的网管软件，更加易于网络管理。
该系列交换机采用低功耗、无风扇的工业级设计。支持IP40工业防护等级，同时具有良好的EMI/EMC防护能力及支持在-40~85℃宽温环境下稳定工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的远程终端接入网络提供安全可靠的解决方案。
3.3.1 产品特性:
●支持IEEE802.3/802.3u/802.3x/802.3z/IEEE 802.3ab
●最大支持28路全千兆网络接口，以太网口和光口可支持多种组合
●支持10/100/1000M，全/半双工，MDI/MDI-X自适应功能支持STP/RSTP、UT-ring宇泰私有环网（≤20ms）
●支持QoS、VLAN、IGMP Snooping、GMRP等管理功能
●支持Web管理、Telnet和串口CLI配置
●支持端口VLAN和IEEE 802.1Q协议VLAN
●支持静态和协议端口汇聚，最多支持4个汇聚组
●支持Syslog，支持RMON，支持链路层发现协议LLDP
●支持4级静电和4级浪涌等级防护
●宽温设计，工作温度可达-40~+85℃
●工业防护等级IP40，无风扇设计，低功耗
●符合电信级运营标准，平均无故障时间高达432503h
3.3.2 规格参数：
规格参数
协议标准
IEEE 802.3 /IEEE 802.3u/IEEE 802.3ab/IEEE 802.3x/IEEE 802.3z
STP/RSTP，SNMP v1/v2c/v3，LLDP，Port Mirror，RMON，DHCP，TFTP，Telnet，Syslog，SNMP Inform，Flow Control
802.1Q VLAN，Port-Based VLAN，GVRP，IGMP v1/v2/v3，GMRP，Link Aggregation，SNTP
接口
光纤接口：100Base-FX端口和100/1000Base-FX端口（SC/FC/ST/SFP）
RJ45接口：10/100Base-T(X)端口，MDI/MDI-X自适应全双工
传输距离
超五类双绞线：100m
光纤跳线：
单模：1310nm 20/40/60Km
1550nm 20/40/60/80/100/120Km
多模：1310nm 2Km
交换性能
转发速率：线性转发
传输模式：存储转发
MAC地址缓存：8K
交换带宽：56G
电源需求
输入电压：110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) 本设备选用单电源输入，可选双电源冗余输入，支持双电源冗余输入
满载时整机功耗不大于50W
机械特性
外壳：IP40防护安装
重量：不大于4440g
安装方式：机架式安装
机械尺寸
尺寸（W×H×D）436mm×315mm×44mm
工作环境
工作温度：-40℃~85℃
存储温度：-40℃~85℃
相对湿度：0~95%（无凝露）
行业标准
EMI ：FCC Part 15，CISPR (EN55022) class A
EMS：IEC(EN)61000-4-2(ESD) ，等级4
IEC(EN)61000-4-3(RS) ，等级3
IEC(EN)61000-4-4(EFT) ，等级4
IEC(EN)61000-4-5(Surge) ，等级4
IEC(EN)61000-4-6(CS) ，等级3
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
