产品名称:工业级RS-232/RS-485转2PORT RS-485导轨式集线器
规格型号:UT-5202
接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
工作方式：异步半双工
隔离度：隔离电压2500VRMS 500VDC 连续DC/DC模块
保护等级：RS-232接口±15KV ESD保护 RS-485 接口每线 600W 的雷击浪涌保护
产品概述
UT-5202 是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 600W 浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在RS-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485收发转换时延问题。RS-485 接口传输距离大于1200米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
UT-5202 RS-485 HUB 提供星型 RS-485总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 UT-5202 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。
产品特性：
● 接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
● 电气接口：RS-232C 接口为 十位接线柱 RS-485 接口为 十位接线柱
● 传输介质：双绞线或屏蔽线
● 工作方式：异步半双工
● 工作电源：9-30VDC/150mA
● 信号指示：5个信号指示灯电源(PWR)、发送(TD)、接收(RD)、故障(E1-E2)
● 隔离度：隔离电压2500VRMS 500VDC 连续DC/DC模块
● 传输速率：300bps-115.2Kbps
● 保护等级：RS-232接口±15KV ESD保护 RS-485 接口每线 600W 的雷击浪涌保护
● 传输距离：0-5公里 （115,200-300bps）
● 尺寸：120mm×80mm×25mm
● 使用环境：-40℃到85℃，相对湿度为5%到95%
订购信息：
| 型号 | UT-5202 | |
| 信号/接口 | RS-232/485 | 接线端子 |
| RS-485 | 接线端子 | |
| 接口保护等级 | RS-232 | ±15KV ESD |
| RS-485 | 600W浪涌 | |
| 通讯速率 | 300bps-115.2kbps | |
| 使用环境 | 温度 | -40/85℃ |
| 温度 | 5-95% | |
| 电源 | 有源 | 9-30VDC |
备注：以上产品配件为导轨座。

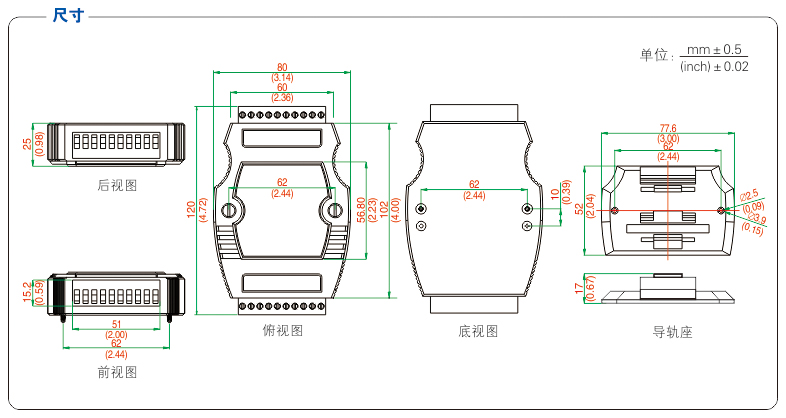

产品尺寸：

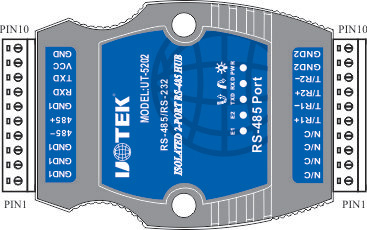

面板及信号指示：
前面板共有五个指示灯，左右二端各是用十位接线柱。左端的TXD RXD GND1为RS-232信号输入端、485+ 485-为RS-485信号输入端，GND1为接地。右端为485信号输出口N/C、N/C、N/C、N/C、T/R1+、T/R1-、T/R2+、T/R2-、GND2、GND2注意485输出端的GND2不能和输入端的GND1相连。
前面板指示灯含义如下：
PWR----电源指示，正常时为红色
TXD---- 数据发送指示，正常时为绿色闪亮，表示数据从 INPUT 口 发送至OUTPUT 口1-口2
RXD----数据接收指示，正常时为黄色闪亮，表示数据从OUTPUT口 1-口 2 发送至 INPUT 口
E1-E2----口 1-口 2 故障警告指示灯，常亮时表示对应口1-口2 所连接的RS-485接口设备出现短路或信号反接的情况，E1 灯与口 1 对应，E2灯与口 2 对应，用户可根据该故障警告指示灯判断出故障端口及其相连的故障设备。

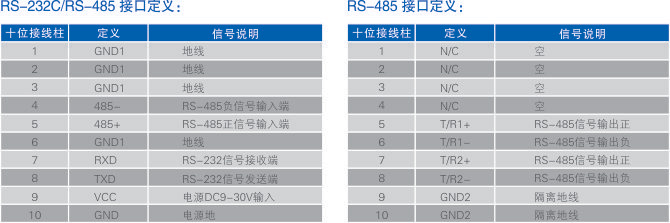

电气接口及定义：
