工业串行总线接口‌转USB接口转换器_UT-8851 TTL转USB转换器

UT-8851 USB转TTL转换器 USB V2.0

产品型号:UT-8851
产品名称:UBS接口转换器
通讯协议:USB转TTL
传输速率:300-921600bps

产品概述:

UT-8851是一款通用的USB/TTL转换器,无需外加电源,兼容USB、TTL标准,能够将单端的USB信号转换为TTL信号,TTL端通过接线端子的连接。转换器内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等)无需跳线设置实现TTL模式转换,即插即用。确保适合一切现有的通信软件和接口硬件。

UT-8851接口转换器可以为点到点的通信提供可靠的连接,数据通讯速率300-921600bps,带有电源指示灯及数据流量指示灯、支持的通讯方式有USB到TTL转换。


产品特性:

● 标准: 遵从USB1.1、1.0标准,向后兼容USB2.0,兼容 TTL TIA/EIA标准

● USB信号: VCC、DATA-、DATA+、GND、FG

● TTL信号:TXD、RXD、GND

● 工作方式 :异步工作、点对点通信

● 方向控制 :采用数据流向自动控制技术,自动判别和控制数据传输方向

● 波 特 率 :300-921600bps,自动侦测串口信号速率

● 负载能力: 支持点到点每台转换器可允许连接1个TTL接口设备

● 传输距离 :TTL端5米,USB口不超过5米

● 接口形式 :USB端A类接口公头,TTL端5Pin接线柱

● 信号指示:三个信号指示灯电源(PWR)发送(TXD)接收(RXD)

● 传输介质:双绞线或屏蔽线

● 外形尺寸:62mmx33mmx16mm

● 使用环境:-40℃ 到 85℃,相对湿度为5%到95%

● 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等


订购信息:


订购信息
型号UT-8851
信号/接口USBUSB A公头
TTL接线端子
接口保护等级300bps-921.6kbps
使用环境温度-40℃ ~85℃
湿度5-95%
电源无源


产品尺寸:

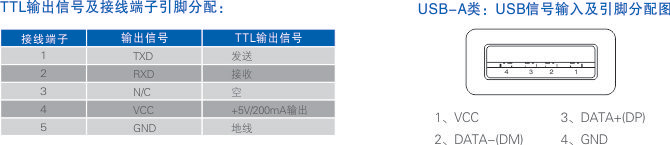

连接器和信号:
