工业级串口转以太网服务器_UT-6801C 10/100M 以太网转 1 口 RS-232/485/422 串口服务器

UT-6801C 10/100M 以太网转 1 口 RS-232/485/422 串口服务器

产品名称:串口服务器
产品型号:UT-6801C
接口信号:以太网
传输方式:RS-232/ RS-485/ RS-422
传输速率:10-100M
接口数量:1口

产品简介:

UT-6801C 串口服务器提供串口转网络功能,能够将 RS-232/485/422 串口转换成 TCP/P 网络接 口,实现 RS-232/485/422 串口与 TCP/IP 网络接口的数据双向透明传输,使得串口设备能够立即具备 TCP/IP 网络接口功能。


产品特性:

●支持1路 RS-232/485/422串口,实现远程控制功能

●支持1路 10/100Base-T(x)以太网接口

●支持 Reset 键恢复出厂设置

●RS232串口提供5路信号,包括RXD,TXD,RTS,CTS,GND

●RS485/RS422 串口提供T/R+,T/R-,R+,R-

●支持 MCP、VCOM虚拟串口

●支持串口士6KV防静电保护,网口1.5KVAC隔离保护

●支持心跳包、注册包功能

●支持 Web 固件升级


产品参数:

指标参数
接口电源接口1XDC 座子:1XRJ45,1x10/100Base-T(x)
串行接口1XDB9male(R232),1x4Pin5.08端子(RS485/RS422)三合一
LED 指示灯PWR 电源指示灯,网络数据传输灯,DATA1,串口指示灯
按键1个出厂复位按键RESET
电源需求输入电压DC 9-30V
功耗最大输入功耗1.8W
机械特性外壳IP30防护等级
净重115g
安装方式壁挂式安装
尺寸(长x宽x高)97mmx65mmx22mm(不含安装件)
传输距离RS-23215m
RS-485/4221200m
工作环境储存温度-40~85°C
工作温度-40~85°C
相对湿度5%~95%(无凝结)
支持协议ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS
工作模式VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、 Modbus TCP Client
串口参数接口类型RS-232、RS-485、RS-422
波特率300-921600bps
校验位None、0dd、Even
数据位5、6、7、8
停止位1、2
认证标准EMCEN 55032/24
EMICISPR 32,FCC Part 15B Class A
EMS

IEC61000-4-2 ESD 接触4KV,空气 6KV

IEC61000-4-3 RS 3V/m

IEC61000-4-4 EFT 电源2KV,信号1KV

IEC61000-4-5 Surge 电源2KV,信号1KV

IEC61000-4-6 CS 3V/m


订购信息:

订购信息
产品型号网口
串口
电源
RJ45DB9 Male(RS-232) 5.08 端子(RS485/RS422)
UT-6801C 1路1路1路9-30VDC

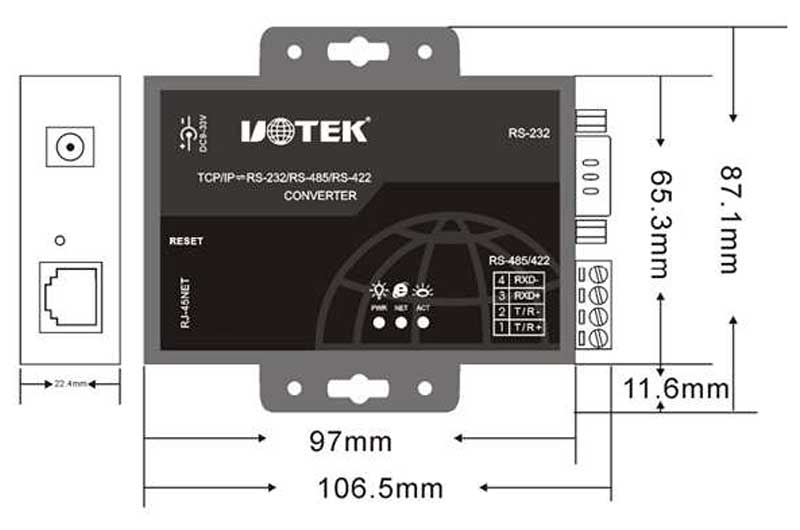

产品尺寸:


UT-6801C产品说明书

文件大小:4.08MB

适用产品:UT-6801C

更新日期:2024/1/30

版本号:V 1.0

UT-6801C产品规格书

文件大小:989KB

适用产品:UT-6801C

更新日期:2024/9/10

版本号:V 1.0
